Creazione di un nuovo elemento di lavoro per il tipo di elemento di lavoro 'Modulo struttura'

Per archiviare un elemento di lavoro:

Nel Knit Explorer
: L'elemento di lavoro è a disposizione per tutti i progetti per disegni
Nel Progetto per disegni
: Elemento di lavoro locale, riferito al progetto
L'elemento di lavoro può essere salvato in una directory.

File -> Salva con nome
: L'elemento di lavoro viene salvato in una directory a scelta sul PC come file xx.smf.

Per creare un nuovo elemento di lavoro Struttura nel Knit Explorer:

1: Nell'avviare CREATE PLUS fare clic sul simbolo Nuovo elemento di lavoro.
- oppure -
Una volta aperto CREATE PLUS, aprire Knit Explorer e cliccare sul simbolo Nuovo elemento di lavoro.

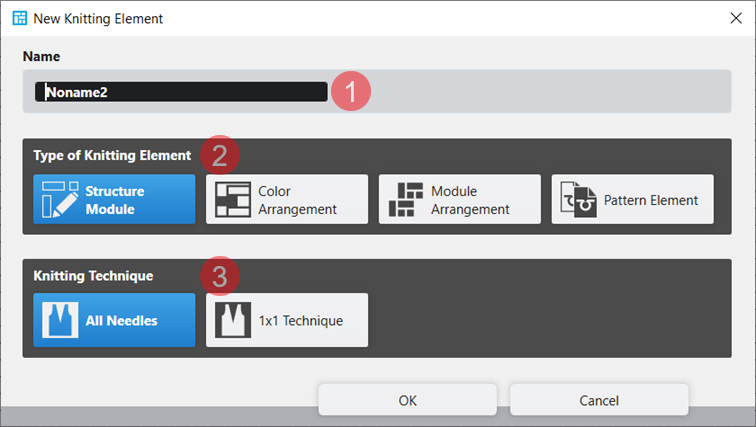

Si apre la finestra di dialogo Nuovo elemento di lavoro.

Nome

Digitare un nome per il nuovo elemento di lavoro.

Tipo di elemento di lavoro

Selezione del modello (template) per il nuovo elemento di lavoro

: Il modello stabilisce le proprietà fondamentali.

Tecnica di lavoro a maglia

Selezione del tipo di lavorazione di base per il nuovo elemento di lavoro

Tutti gli aghi
Tecnica 1x1

2: Procedere alle impostazioni desiderate.

3: Chiudere la finestra di dialogo con il pulsante OK.

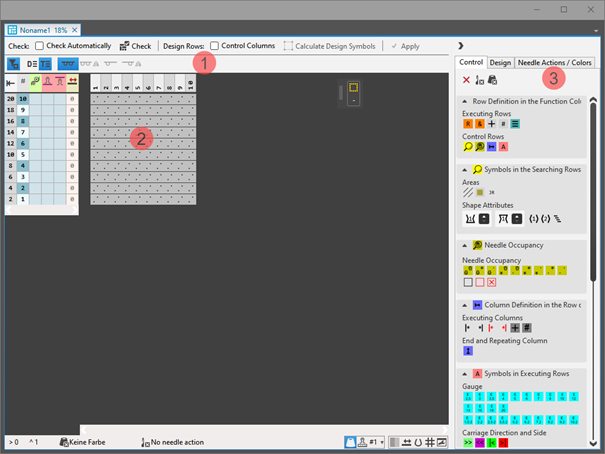

Si apre la finestra degli strumenti con il modello corrispondente.

1	Controlla		Automatico	Non viene automaticamente verificato che la struttura dell'elemento di lavoro creato sia corretta.
			Automatico	Viene automaticamente verificato che la struttura dell'elemento di lavoro creato sia corretta.
			Controlla	Verifica di correttezza della struttura dell'elemento di lavoro creato
	Ranghi design		Colonne di comando	Nessun trasferimento dei dati delle colonne di comando dai ranghi tecnici nei ranghi design
			Colonne di comando	Trasferimento dei dati delle colonne di comando dai ranghi tecnici nei ranghi design
		: Le informazioni derivanti dai ranghi design vengono visualizzate mentre si traccia il motivo nel disegno design. Se i dati delle colonne di comando risultano solo nei ranghi tecnici, i dati verranno riportati solo durante l'elaborazione tecnica.
			Selezione	Nella zona selezionata, provvedere alla creazione dei simboli design per i ranghi tecnici.
	Grigio: Sono disattivate le opzioni di selezione che consentono di filtrare la visualizzazione. Blu: Sono attivate le opzioni di selezione che consentono di filtrare la visualizzazione.
	Grigio: I ranghi design non vengono visualizzati nella vista Blu: I ranghi design vengono visualizzati nella vista : Le informazioni derivanti dai ranghi design vengono visualizzate mentre si traccia il motivo nel disegno design. I ranghi design vengono generati per impostazione predefinita dal rango tecnico creato.
	Grigio: I ranghi tecnici non vengono visualizzati nella vista. Blu: I ranghi tecnici vengono visualizzati nella vista. : Le informazioni derivanti dai ranghi tecnici vengono inserite nel disegno durante l'elaborazione tecnica.
Visualizzazione dei simboli		Grigio = selezionato Visualizzazione della selezione nell'area di disegno
		Visualizzazione dell'area di disegno per la lavorazione su tutti gli aghi.
		Visualizzazione speculare dell'area di disegno per la lavorazione su tutti gli aghi. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
		Visualizzazione dell'area di disegno per la lavorazione in tecnica 1x1. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
		Visualizzazione speculare dell'area di disegno per la lavorazione in tecnica 1x1. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
2	Visualizzazione del modello conformemente al tipo di elemento di lavoro selezionato, con colonne di comando e area di disegno
3	Sistema di controllo	Scheda con tutti gli attributi per la creazione dei diversi tipi di elementi di lavoro
	Design	Scheda con i simboli per la modifica/creazione di ranghi design
	Azioni dell'ago / colori	Scheda con le azioni dell'ago e i colori del disegno

4: Selezionare la scheda Azioni dell'ago / colori.

5: Selezionare la visualizzazione Ranghi tecnici.

6: Tracciare la struttura nei ranghi tecnici del nuovo elemento di lavoro con azioni dell'ago e colore del disegno desiderato.

I ranghi design vengono generati automaticamente.

7: Definire i dati delle colonne di comando nei ranghi tecnici.

8: Con il pulsante attivo Colonne di comando trasferire eventualmente i dati delle colonne di comando nei ranghi design.

9: Con il pulsante Controlla verificare che l'elemento di lavoro presenti una struttura corretta.

10: Salvare l'elemento di lavoro.

Per creare un nuovo elemento di lavoro locale:

È creato e aperto un progetto per disegni .

1: Nella finestra degli strumenti Elementi di lavoro selezionare la scheda Elementi di lavoro.

2: Richiamare il menu contestuale Creazione di un nuovo modulo nella finestra degli strumenti.

Si apre la finestra di dialogo Nuovo elemento di lavoro.

Nome

Digitare un nome per il nuovo elemento di lavoro.

Tipo di elemento di lavoro

Selezione del modello (template) per il nuovo elemento di lavoro

: Il modello stabilisce le proprietà fondamentali.

Tecnica di lavoro a maglia

Selezione del tipo di lavorazione di base per il nuovo elemento di lavoro

Tutti gli aghi
Tecnica 1x1

3: Chiudere la finestra di dialogo con il pulsante OK.

Si apre la finestra degli strumenti con il modello corrispondente.

1	Controlla		Automatico	Non viene automaticamente verificato che la struttura dell'elemento di lavoro creato sia corretta.
			Automatico	Viene automaticamente verificato che la struttura dell'elemento di lavoro creato sia corretta.
			Controlla	Verifica di correttezza della struttura dell'elemento di lavoro creato
	Ranghi design		Colonne di comando	Nessun trasferimento dei dati delle colonne di comando dai ranghi tecnici nei ranghi design
			Colonne di comando	Trasferimento dei dati delle colonne di comando dai ranghi tecnici nei ranghi design
		: Le informazioni derivanti dai ranghi design vengono visualizzate mentre si traccia il motivo nel disegno design. Se i dati delle colonne di comando risultano solo nei ranghi tecnici, i dati verranno riportati solo durante l'elaborazione tecnica.
			Selezione	Nella zona selezionata, provvedere alla creazione dei simboli design per i ranghi tecnici.
	Grigio: Sono disattivate le opzioni di selezione che consentono di filtrare la visualizzazione. Blu: Sono attivate le opzioni di selezione che consentono di filtrare la visualizzazione.
	Grigio: I ranghi design non vengono visualizzati nella vista Blu: I ranghi design vengono visualizzati nella vista : Le informazioni derivanti dai ranghi design vengono visualizzate mentre si traccia il motivo nel disegno design. I ranghi design vengono generati per impostazione predefinita dal rango tecnico creato.
	Grigio: I ranghi tecnici non vengono visualizzati nella vista. Blu: I ranghi tecnici vengono visualizzati nella vista. : Le informazioni derivanti dai ranghi tecnici vengono inserite nel disegno durante l'elaborazione tecnica.
Visualizzazione dei simboli		Grigio = selezionato Visualizzazione della selezione nell'area di disegno
		Visualizzazione dell'area di disegno per la lavorazione su tutti gli aghi.
		Visualizzazione speculare dell'area di disegno per la lavorazione su tutti gli aghi. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
		Visualizzazione dell'area di disegno per la lavorazione in tecnica 1x1. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
		Visualizzazione speculare dell'area di disegno per la lavorazione in tecnica 1x1. : La visualizzazione è possibile solo se è stata creata questa area di disegno.
2	Visualizzazione del modello conformemente al tipo di elemento di lavoro selezionato, con colonne di comando e area di disegno
3	Sistema di controllo	Scheda con tutti gli attributi per la creazione dei diversi tipi di elementi di lavoro
	Design	Scheda con i simboli per la modifica/creazione di ranghi design
	Azioni dell'ago / colori	Scheda con le azioni dell'ago e i colori del disegno

4: Selezionare la scheda Azioni dell'ago / colori.

5: Selezionare la visualizzazione Ranghi tecnici.

6: Tracciare la struttura nei ranghi tecnici del nuovo elemento di lavoro con azioni dell'ago e colore del disegno desiderato.

I ranghi design vengono generati automaticamente.

7: Definire i dati delle colonne di comando nei ranghi tecnici.

8: Con il pulsante attivo Colonne di comando trasferire eventualmente i dati delle colonne di comando nei ranghi design.

9: Con il pulsante Controlla verificare che l'elemento di lavoro presenti una struttura corretta.

10: Chiudere la finestra degli strumenti con X.

Il nuovo elemento di lavoro locale viene archiviato nella scheda Elementi di lavoro.

Proprietà di un elemento di lavoro

Le proprietà definiscono il comportamento, la rappresentazione e le dimensioni di un elemento di lavoro durante l'utilizzo nel progetto per disegni.

Dialogo Proprietà:

1: Selezionare il modulo.

2: Apri il menu contestuale.

3: Selezionare Proprietà

Si apre la finestra di dialogo Proprietà.

4: Impostare le proprietà desiderate.

5: Chiudere la finestra di dialogo con .

Le proprietà vengono applicate al momento di utilizzarle nel disegno.

Spiegazione della finestra di dialogo Proprietà sulla base di un tipo di elemento di lavoro Modulo tecnico


1	Rappresentazione grafica del tipo di elemento di lavoro selezionato
2	Nome	Nome dell'elemento di lavoro
	Tecnica di lavoro a maglia	Definizione della tecnica di lavoro per l'utilizzo nel disegno
	Tipo di elemento di lavoro	Visualizzazione del tipo di elemento di lavoro selezionato : Come definito al momento della creazione. Creazione di un nuovo elemento di lavoro per il tipo di elemento di lavoro 'Modulo struttura'
	Sottotipo per elementi di lavoro	Selezione di sottotipi conformemente al tipo di elemento di lavoro selezionato : Non disponibile per tutti i tipi di elementi di lavoro.
	Colore elemento di lavoro	Definizione di un colore per la visualizzazione dell'elemento di lavoro nella finestra del documento con l'impostazione Colore del modulo
				Colore visualizzato per i diversi elementi di lavoro/moduli
				Colore visualizzato per moduli struttura nelle diverse tecniche di lavoro
	Ranghi di disegno	Numero di ranghi di disegno nell'elemento di lavoro
	Ranghi tecnici	Numero di ranghi tecnici nell'elemento di lavoro
	Larghezza [aghi]	Numero di aghi in un rango di maglie dell'elemento di lavoro
3	Cronologia	Visualizzazione dello stato di lavorazione a partire dalla creazione iniziale fino all'ultima modifica: Autore Data Versione Azione
4	Commento	Immissione di un commento o di una descrizione
5	Colonne di comando	Opzioni per le colonne di comando Trasporto a più cadute consentito Trasporto ambiente consentito Consentito raggruppamento di scarico e trasporto.
			Opzioni non selezionate sopprimono la funzione corrispondente nelle colonne di comando nell'area di questo elemento di lavoro.
			Le opzioni selezionate consentono la funzione corrispondente nelle colonne di comando nell'area dell'elemento di lavoro.

Esempi del tipo di elemento di lavoro 'Modulo struttura'

Esempio 1: Sequenza di lavorazione con soli ranghi attivi
Esempio 2: Sequenza di lavorazione con ranghi attivi e non attivi

Ranghi attivi: nella caduta di lavoro viene utilizzato un guidafilo
Ranghi non attivi: nella caduta di lavoro non vengono utilizzati guidafili
(trasporto, scarico ritardato, scarico)

Esempio 1: Per creare un elemento di lavoro Struttura con soli ranghi attivi:

1: Aprire con Nuovo elemento di lavoro la finestra di dialogo Nuovo elemento di lavoro.
- oppure -
Nella finestra degli strumenti Moduli -> scheda Moduli -> selezionare il menu contestuale Creazione di un nuovo modulo.

2: Digitare un nome per il nuovo elemento di lavoro.

3: Procedere alle impostazioni seguenti:

Tecnica di lavoro a maglia

Tutti gli aghi

Tipo di elemento di lavoro :

Modulo struttura

Elementi di riempimento

Nessun colore del filato, colore del magazzino o colore del guidafilo
Nessuna azione dell'ago

Dimensione [maglie]

Larghezza
Altezza

4: Chiudere la finestra di dialogo con OK.

Si apre l'editor dell'elemento di lavoro.

5: Selezionare la scheda Azioni dell'ago / colori.

6: Nell'area di disegno, tracciare la struttura desiderata con azioni dell'ago nei ranghi tecnici visualizzati con .

I ranghi design vengono generati automaticamente.

Mostra ranghi design :
I ranghi design vengono generati automaticamente sulla base delle informazioni dei ranghi tecnici.
: I simboli possono essere modificati.
Mostra ranghi tecnici :
Visualizzazione della struttura tracciata con azioni dell'ago

: Un rango design e un rango tecnico sono raggruppati automaticamente in un rango di disegno.

7: Per tracciare l'elemento di lavoro, selezionare:

Senza colore del disegno
Con colore del disegno

Senza colori del disegno	Con colori del disegno

L'azione dell'ago non presenta colori , vale a dire, per tracciare il modulo struttura nel disegno design è possibile ricorrere a qualsiasi zona di colore.	All'azione dell'ago è stato assegnato un colore, vale a dire, il modulo struttura viene tracciato nel disegno design con questo colore.

8: Riportare i dati delle colonne di comando desiderati nella colonna di comando corrispondente del rango tecnico in questione:

Lunghezza della maglia (NP)
Tirapezza principale (WMF/WBF)
Velocità (MSEC)
ecc.

Voce	Significato
Voce colore	Assegnazione del valore di un parametro dalla tabella corrispondente
Nessuna voce colore	Resta invariata l'impostazione predefinita dal disegno design

9: Ranghi design :
Attivare il pulsante Colonne di comando per trasferire i dati delle colonne di comando dai ranghi tecnici nei ranghi design.

Comportamento dei dati delle colonne di comando

Nessun dato delle colonne di comando	Dati delle colonne di comando solo nei ranghi tecnici	Dati delle colonne di comando nei ranghi tecnici e nei ranghi design

Mentre si traccia il motivo nel disegno design e durante l'elaborazione tecnica non vengono eseguite immissioni nelle colonne di comando.	Questi dati derivanti dai ranghi tecnici vengono registrati durante l'elaborazione tecnica nei casi in cui, inizialmente, sia stata manualmente cancellata nel disegno design l'impostazione predefinita nelle colonne di comando desiderate.	Mentre si traccia il motivo nel disegno design è possibile selezionare con gli attributi cursore se registrare i dati delle colonne di comando dei ranghi design. : Non viene tenuto conto dei dati delle colonne di comando nei ranghi tecnici.

Nessun dato delle colonne di comando

Dati delle colonne di comando solo nei ranghi tecnici

Dati delle colonne di comando nei ranghi tecnici e nei ranghi design

Mentre si traccia il motivo nel disegno design e durante l'elaborazione tecnica non vengono eseguite immissioni nelle colonne di comando.

Questi dati derivanti dai ranghi tecnici vengono registrati durante l'elaborazione tecnica nei casi in cui, inizialmente, sia stata manualmente cancellata nel disegno design l'impostazione predefinita nelle colonne di comando desiderate.

Mentre si traccia il motivo nel disegno design è possibile selezionare con gli attributi cursore se registrare i dati delle colonne di comando dei ranghi design.

: Non viene tenuto conto dei dati delle colonne di comando nei ranghi tecnici.

1: Con il pulsante Controllo: verificare manualmente che l'elemento di lavoro presenti le immissioni corrette.
: Impossibile verificare la sequenza tecnica di lavoro!

2: Per l'elemento di lavoro già utilizzato nel disegno design, trasferire eventualmente con il pulsante Applica le modifiche nel disegno design.

3: Chiudere la finestra degli strumenti Nuovo elemento di lavoro con .

L'elemento di lavoro viene salvato.

Per raggruppare i ranghi di disegno nell'elemento di lavoro:

Raggruppare più ranghi tecnici che devono formare un rango di disegno.

È stato creato un elemento di lavoro con più ranghi tecnici.
: Ciascun rango tecnico corrisponde a un rango design.

1: Selezionare i ranghi tecnici desiderati.

2: Posizionare il cursore nella prima colonna di comando -> aprire il menu contestuale -> selezionare Raggruppa ranghi.
- oppure -
Con Ctrl + G raggruppare i ranghi tecnici selezionati.

Comportamento al momento di tracciare il motivo nel disegno design

			Mentre si traccia il motivo, tutti i ranghi di disegno vengono tracciati senza modifiche nel disegno design. Ciò significa che nel disegno design viene sovrascritto il numero corrispondente di ranghi di disegno.
			Durante questa operazione viene tracciato solo il primo rango tecnico nel disegno design. Ciò significa che i ranghi tecnici restanti del gruppo vengono inseriti in aggiunta nel disegno durante l'elaborazione tecnica.

Per annullare il raggruppamento di ranghi:

Nell'elemento di lavoro sono raggruppati i ranghi tecnici.

3: Selezionare i ranghi tecnici desiderati.

4: Posizionare il cursore nella prima colonna di comando, aprire il menu contestuale, selezionareAnnulla raggruppamento ranghi.
- oppure -
Con Ctrl + Maiusc + G annullare la selezione dei ranghi tecnici.

: Ripetere eventualmente più volte l'operazione.

Modifica/Reimpostazione di ranghi design

I ranghi design vengono generati automaticamente durante la creazione di un elemento di lavoro. I ranghi design possono essere modificati manualmente.

Per modificare manualmente i ranghi design:

È stato creato l'elemento di lavoro.
I ranghi design sono stati generati automaticamente

1: Aprire l'elemento di lavoro con un doppio clic.

2: Attivare con il pulsante la visualizzazione dei ranghi design.

3: Selezionare nella finestra degli strumenti la scheda Design.

In questa scheda vengono visualizzati tutti i simboli che è consentito utilizzare nei ranghi design.

4: Selezionare il simbolo desiderato.

5: Tracciare il simbolo nel rango design corrispondente.

6: Procedere eventualmente con ulteriori ranghi design.

7: Elemento di lavoro con .

La modifica viene salvata e contrassegnata con il simbolo M (modificata).

Per reimpostare: Eliminare il simbolo M nel rango design modificato:

Nell'elemento di lavoro i ranghi design sono contrassegnati con il simbolo M.

8: Selezionare un rango o più ranghi design.

9: Nella finestra degli strumenti cliccare sul pulsante Calcola simboli design.

Il simbolo M viene eliminato e viene acquisito automaticamente il simbolo del corrispettivo rango tecnico.

Creazione di un nuovo elemento di lavoro per il tipo di elemento di lavoro 'Modulo struttura'

Per archiviare un elemento di lavoro:

Knit Explorer: Creazione di nuovo elemento di lavoro 'Modulo struttura'

Per creare un nuovo elemento di lavoro Struttura nel Knit Explorer:

Spiegazione della finestra di dialogo

Spiegazione della finestra di dialogo

Progetto per disegni: Creazione di elemento di lavoro 'Modulo struttura' locale

Per creare un nuovo elemento di lavoro locale:

Spiegazione della finestra di dialogo

Spiegazione della finestra di dialogo

Proprietà di un elemento di lavoro

Proprietà di un elemento di lavoro

Elemento di lavoro proprietà

Dialogo Proprietà:

Spiegazione della finestra di dialogo 'Proprietà' sulla base di un esempio

Spiegazione della finestra di dialogo Proprietà sulla base di un tipo di elemento di lavoro Modulo tecnico

Esempi del tipo di elemento di lavoro 'Modulo struttura'

Esempio 1: Elemento di lavoro 'Modulo struttura' solo con ranghi attivi

Esempio 1: Per creare un elemento di lavoro Struttura con soli ranghi attivi:

Comportamento di immissioni nelle colonne di comando dell'elemento di lavoro

Raggruppamento dei ranghi di disegno o annullamento del raggruppamento dei ranghi

Raggruppamento dei ranghi di disegno

Per raggruppare i ranghi di disegno nell'elemento di lavoro:

Annullamento del raggruppamento di ranghi di disegno

Per annullare il raggruppamento di ranghi:

Elemento di lavoro 'Modulo struttura': Modifica/Reimpostazione di ranghi design

Modifica/Reimpostazione di ranghi design

Modifica manuale di ranghi design

Per modificare manualmente i ranghi design:

Reimpostazione di ranghi design

Per reimpostare: Eliminare il simbolo M nel rango design modificato:
