Passo dopo passo verso il disegno 'Pattern-6'

1: Progetto per disegni creato con un disegno e le impostazioni desiderate.

2: Nel Knit Explorer -> Deposito elementi di lavoro -> Parti di disegno -> Parti di disegno, Tutti gli aghi -> Parti di disegno, Jacquard selezionare una parte di disegno esistente da tracciare.
- oppure -
Nel disegno base tracciare con Colori del filato ein un motivo personalizzato e salvarlo come parte di disegno.

3: Tracciare nel disegno base le zone Jacquard desiderate a 2 e 3 colori con la parte di disegno corrispondente lungo l'intera larghezza del disegno (Jacquard di blocco).

4: Creare la selezione dei ranghi lungo la zona desiderata, ad es. zona (1) per Jacquard, Flottante.

5: Posizionare il cursore nella zona a disegno.

6: Richiamare il menu contestuale Selezione /Crea Jacquard....

Si apre la finestra di dialogo Crea Jacquard [Nuovo disegno].

Descrizione della finestra di dialogo


1	Visualizzazione della finestra del documento attivo Disegno design, per la quale vale la finestra di dialogo.
2	Sequenza di colori e lunghezza della maglia
		Visualizzazione o casella di modifica per la lunghezza della maglia per ogni singolo colore/sistema dietro : Dipende dalla selezione alla voce Lunghezza della maglia ((4)).
		Visualizzazione dei colori utilizzati nella selezione nella sequenza di colori a partire da sinistra
		Visualizzazione o casella di modifica per la lunghezza della maglia per ogni singolo colore/sistema davanti : Dipende dalla selezione alla voce Lunghezza della maglia ((4)).
	Seconda sequenza di colori
			Impostazione standard La sequenza di colori è la stessa di quella nel primo rango di disegno
			È possibile la definizione della sequenza di colori per il secondo rango di disegno : Area di immissione per la sequenza di colori del secondo rango di disegno
3	Modulo Jacquard
		Visualizzazione del modulo Jacquard selezionato : Posizionare il cursore nella visualizzazione per aprire con LMT il Knit Explorer.
		Visualizzazione del percorso della directory selezionata nel Knit Explorer
		Menu per la selezione dalla directory specificata del modulo Jacquard desiderato
Jacquard
4	Colori		Menu di selezione per la sequenza di lavoro dei colori sempre uguale minimo per rango minimo per rango e colonna (ponti filato)
5	Lunghezza della maglia		Menu di selezione per la lunghezza della maglia Utilizza da disegno Utilizza da modulo Personalizzato Specifiche per e/o
6	Lato del disegno		Selezione del lato immagine desiderato dello Jacquard Jv: Lato immagine davanti J^: Lato immagine dietro Jv^: Lato immagine davanti e dietro : non disponibile per tutti i moduli Jacquard
Dorso Jacquard
7	Più stretto a sinistra		Specifiche per Jacquard con ponti filato che specifica di quanti aghi il rovescio deve essere più stretto del lato immagine.
8	spostamento orizzontale del punto di taglio		Specifiche in aghi per lo spostamento dello Jacquard in senso orizzontale
9	Crea Jacquard		Le specifiche nella finestra di dialogo vengono acquisite nel disegno.

Per procedere alla modifica di impostazioni standard per Jacquard di blocco:

: Per impostazione predefinita, a ogni zona con Jacquard di blocco è assegnato nel Progetto per disegni un modulo per inizio in rete e completamento di rete.

Opzioni per modificare l'assegnazione del modulo:

In Configurazione -> scheda Jacquard -> rubrica Jacquard di blocco
: La modifica riguarda tutti i disegni nel Progetto per disegni .
Barra multifunzione -> selezionare Jacquard.
: Modifica esclusiva riferita alla zona Jacquard desiderata
Selezionare il menu contestuale -> Apri Jacquard....
: Modifica esclusiva riferita alla zona Jacquard desiderata

7: Procedere alle specifiche desiderate nella finestra di dialogo Crea Jacquard [Nuovo disegno].

8: Con il pulsante Crea Jacquard trasferire le specifiche nel disegno.

9: Avanti con:
Creare la selezione di ranghi successiva per una nuova zona Jacquard.
- oppure -
Terminare le operazioni nella finestra di dialogo con Chiudi.

I diversi Jacquard vengono visualizzati nel disegno con simboli differenti ed elencati nella finestra degli strumenti Jacquard per una successiva modifica.

Selezione diretta nel disegno di un modulo Jacquard:

Nel disegno sono utilizzati moduli Jacquard.

1: Posizionare il cursore in una zona Jacquard con modulo Jacquard inserito.

2: Con il tasto F5 applicare il modulo Jacquard.

3: Riportare il modulo Jacquard selezionato con le colonne di comando nell'intera larghezza del disegno oppure solo in una zona all'interno del disegno.

Il modulo Jacquard selezionato viene riportato nel disegno e nella tabella Jacquard.

: Controllare se nella zona in cui è riportato il modulo vengano utilizzati o meno esattamente gli stessi colori!

Utilizzati esattamente gli stessi colori -> Le zone Jacquard vengono raggruppate nella tabella.
Utilizzati altri colori -> Nella tabella viene aggiunta una nuova voce.

Selezione di un modulo Jacquard nella tabella Jacquard:

Nel disegno sono utilizzati moduli Jacquard.
Tutti i moduli Jacquard utilizzati sono riportati nella tabella.

1: Nella barra multifunzione Avvio, alla voce Parametri, aprire con la finestra degli strumenti Jacquard.

2: Selezionare nella finestra degli strumenti Jacquard, nella colonna , lo Jacquard desiderato.
: Prestare attenzione ai colori utilizzati dello Jacquard!

3: Riportare il modulo Jacquard selezionato con le colonne di comando nell'intera larghezza del disegno oppure solo in una zona all'interno del disegno.

Appare il messaggio seguente:
Nella zona nella quale avete eseguito disegni è presente almeno un colore che manca nello Jacquard della tabella. La zona viene collegata con uno Jacquard adatto. Qualora mancasse, verrà creato un nuovo Jacquard.

4: Confermare il messaggio con:

OK
-> Nella tabella viene creato un nuovo Jacquard con il colore mancante.
Annulla
-> Non vengono inseriti moduli Jacquard.

Jacquard utilizzati nel disegno Pattern-6

	1	Jacquard, Flottante
		1 rango dritto rovescio 1 rango maglia unita (per onda)
	2	Jacquard, Flottante senza trasporto : Albero
		2 ranghi dritto rovescio
	3	Jacquard, Rete 1x1
		1 rango dritto rovescio 1 rango maglia unita
	2	Jacquard, Flottante senza trasporto : Albero
		2 ranghi dritto rovescio
	4	Jacquard, Rete 1x2
		1 rango dritto rovescio 1 rango maglia unita
	2	Jacquard, Flottante senza trasporto : Albero
		2 ranghi dritto rovescio
	5	Jacquard, Rete 1x3
		1 rango dritto rovescio 1 rango maglia unita
	2	Jacquard, Flottante senza trasporto : Albero
		2 ranghi dritto rovescio
	6	Jac Piqué
		1 rango dritto rovescio 1 rango maglia unita
	2	Jacquard, Flottante senza trasporto
		2 ranghi dritto rovescio
	7	Jac Rigatura
	8	Numero qualsiasi di ranghi dritto rovescio
: Quando si traccia un motivo controllare che, in funzione della macchina selezionata, non vengano utilizzati troppi colori (guidafili).

10: Per modificare gli Jacquard inseriti, aprire il menu di selezione nella barra multifunzione Avvio, alla voce Finestre degli strumenti e selezionare Jacquard.
- oppure -
Nella zona Jacquard, aprire il menu contestuale nel disegno e cliccare su Apri Jacquard....

Si apre la finestra degli strumenti Jacquard.

11: Eseguire nella tabella le modifiche desiderate.

Per modificare gli Jacquard inseriti:

Nel disegno risultano zone con moduli Jacquard inseriti.

1: Nella barra multifunzione Avvio, alla voce Parametri, aprire con la finestra degli strumenti Jacquard.
- oppure -
Nella zona Jacquard, aprire il menu contestuale nel disegno e cliccare su Apri Jacquard....

Si apre la finestra degli strumenti Jacquard.


1	Seleziona le voci della tabella selezionate nel disegno
		Gli Jacquard selezionati nella tabella non vengono visualizzati nel disegno come selezione. : Selezione attraverso la prima colonna della tabella.
		Gli Jacquard selezionati nella tabella vengono visualizzati nel disegno come selezione.
ID	Numerazione progressiva delle zone Jacquard
2		Per tracciare un modulo Jacquard nel disegno: La zona Jacquard presenta gli stessi colori dello Jacquard selezionato: non sono necessarie ulteriori immissioni nella tabella La zona Jacquard presenta colori differenti dallo Jacquard selezionato: necessaria un'ulteriore immissione nella tabella
		Colore indice: Utilizzo nel campo di ricerca di un Color Arrangement contrassegnato con 'Jq' : Se nel progetto per disegni sono contenuti più disegni, il colore verrà contrassegnato conformemente al documento attivo (disegno) con (Utilizzato ).
3	Modulo Jacquard : Elemento di lavoro per dietro Jacquard Nome del modulo Jacquard contrassegnato con 'L', che sta per Locale Visualizzazione alla voce Proprietà del colore elemento di lavoro assegnato
4	Sequenza di colori : Sequenza di colori Jacquard sul rovescio Visualizzazione della sequenza di colori per il primo e secondo rango di disegno, se non è attiva Seconda sequenza di colori.
5	Seconda sequenza di colori : Seconda sequenza di colori Jacquard per ogni secondo rango di disegno sul rovescio Visualizzazione della sequenza di colori per il secondo rango di disegno, se è attiva Seconda sequenza di colori.
6	Lunghezza della maglia Specifiche per la lunghezza della maglia che si intende utilizzare nel disegno: Utilizza da disegno Utilizza da modulo Personalizzato
7	Offset X : Spostamento orizzontale del punto iniziale del rovescio Valore in aghi per lo spostamento orizzontale del modulo Jacquard
8	Lato posteriore più stretto : Lato posteriore più stretto di n aghi rispetto al lato del disegno Input di valore in aghi corrispondente al numero di aghi a cui ricorrere per ottenere un rovescio jacquard più stretto rispetto al lato immagine.
9	Lato del disegno : Lato del disegno dello Jacquard sulla frontura anteriore o posteriore Davanti Dietro davanti e dietro
10	Inizio in rete, Jacquard di blocco : Inizio in rete per il Jacquard di blocco Visualizzazione dell'elemento di lavoro utilizzato per l'inizio in rete con Jacquard ininterrotto (Jacquard di blocco).
11	Colore per l'inizio in rete Specifiche del colore (guidafilo) utilizzato per l'elemento di lavoro Inizio in rete.
12	Completamento di rete, Jacquard di blocco : Completamento di rete per il Jacquard di blocco Visualizzazione dell'elemento di lavoro utilizzato per il completamento di rete con Jacquard ininterrotto (Jacquard di blocco).
13	Completamento di rete colore Specifiche del colore (guidafilo) utilizzato per l'elemento di lavoro.
14	Inizio in rete, Jacquard entro intarsio : Inizio in rete per il Jacquard entro intarsio Visualizzazione dell'elemento di lavoro utilizzato per l'inizio in rete per intarsio con rovescio jacquard (rovescio jacquard piazzato).
15	Elimina Jacquard selezionati		Lo Jacquard selezionato viene eliminato da tutti i disegni nei quali è utilizzato.
16	Sequenza di colori e lunghezza della maglia
		Visualizzazione o casella di modifica per la lunghezza della maglia per ogni singolo colore/sistema per frontura dietro : Dipende dalla selezione alla voce Lunghezza della maglia ((6)).
		Visualizzazione nella sequenza di colori a partire da sinistra per la zona Jacquard selezionata nella tabella
		Visualizzazione o casella di modifica per la lunghezza della maglia per ogni singolo colore/sistema per frontura davanti : Dipende dalla selezione alla voce Lunghezza della maglia ((6)).
		Aggiungi nuovo colore...
	Seconda sequenza di colori
			Impostazione standard La sequenza di colori è la stessa di quella nel primo rango di disegno
			È possibile la definizione della sequenza di colori per il secondo rango di disegno. : Viene visualizzata l'area di immissione per la sequenza di colori per il secondo rango di disegno.
17	Disegno con Jacquard corrente Elenco dei disegni nel quale viene utilizzato lo Jacquard selezionato nella tabella. : Attenzione: Per impostazione predefinita, vengono raggruppate le zone Jacquard con lo stesso modulo Jacquard ed esattamente gli stessi colori.
			Ripartire le zone Jacquard raggruppate. : Necessario nei casi in cui occorre eseguire impostazioni differenti per le zone Jacquard.
			Il modulo Jacquard inserito viene rimosso dalla zona nel disegno o parte di disegno. Risultato: Nella zona a disegno o nella parte di disegno non sono più definiti moduli Jacquard.

2: Selezionare nella tabella lo Jacquard da modificare.

3: Attivare eventualmente Seleziona le voci della tabella selezionate nel disegno.

Lo Jacquard selezionato nella tabella viene visualizzato nel disegno design come selezione di ranghi.

4: Procedere alle modifiche desiderate nella finestra degli strumenti.

5: Chiudere la finestra degli strumenti con X.

Le modifiche vengono applicate nel disegno.

In una zona Jacquard viene normalmente lavorato sul rovescio jacquard il numero di colori presente nel disegno design. In casi particolari è necessario lavorare sul rovescio jacquard un filo supplementare (colore = guidafilo).
In questo caso viene aggiunto alla zona Jacquard un colore supplementare.

Aggiunta di un colore supplementare:

: Lavorare i colori contrassegnati con solo sul rovescio jacquard.

Nel disegno sono utilizzati moduli Jacquard.
Tutti i moduli Jacquard utilizzati sono riportati nella tabella.
È aperta la finestra degli strumenti Jacquard.

1: Nella finestra degli strumenti Jacquard selezionare nella prima colonna uno Jacquard.

Nella finestra degli strumenti, viene visualizzata la sequenza di colori alla voce Sequenza di colori e lunghezza della maglia.

2: Alla fine della sequenza di colori visualizzata, nella casella di modifica selezionare con il menu di selezione dalla finestra degli strumenti Colori del disegno un colore aggiuntivo (colore supplementare).

Il colore supplementare viene aggiunto alla sequenza di colori e contrassegnato con .

Eliminazione di un colore supplementare contrassegnato con :

: Lavorare i colori contrassegnati con solo sul rovescio jacquard.

Nel disegno sono utilizzati moduli Jacquard.
Tutti i moduli Jacquard utilizzati sono riportati nella tabella.
È aperta la finestra degli strumenti Jacquard.

3: Nella finestra degli strumenti Jacquard selezionare nella prima colonna uno Jacquard con colori supplementari.

Nella finestra degli strumenti, viene visualizzata la sequenza di colori alla voce Sequenza di colori e lunghezza della maglia.

4: Posizionare il cursore sul colore supplementare -> menu contestuale -> cliccare su Rimuovi colore.

Il colore supplementare viene rimosso dalla sequenza di colori.

12: Per la creazione di un taglio lineare riferito al progetto, selezionare nella finestra degli strumenti la scheda Tagli.

13: Aprire il menu contestuale con RMT -> selezionare Crea nuovo taglio nella taglia M….

Si apre la finestra degli strumenti Nuovo taglio lineare.

14: Procedere alle immissioni desiderate:

Nome del taglio : A piacere
Formato input : Maglia

15: Confermare con il tasto OK.

Il nuovo taglio lineare (taglio base) viene visualizzato graficamente come rettangolo nella scheda Tagli e in una nuova finestra del documento Nuovo taglio xx [taglia x] .

: Per le cimose del taglio lineare vengono utilizzati attributi standard.
Menu File -> Opzioni -> Taglio lineare -> Opzioni per un nuovo taglio lineare

16: Per creare un taglio lineare dal rettangolo visualizzato, selezionare nella barra multifunzione Elaborazione del taglio, alla voce Proprietà, il pulsante Tabella delle linee.
- oppure -
Utilizzare nella finestra del documento Nuovo taglio xx [taglia x] la grafica visualizzata.

: Per la creazione di un taglio lineare riferito al progetto è possibile optare per un metodo a scelta (tabella o grafica), dal momento che le viste vengono sempre aggiornate in modo sincrono.

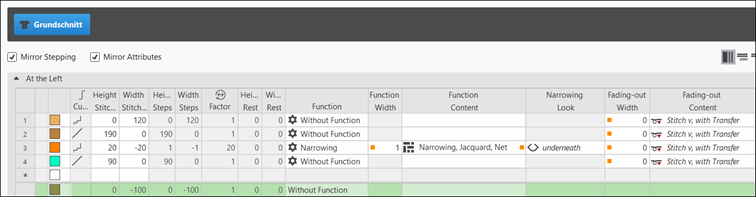

17: Aprire nella barra multifunzione Tabella delle linee.

La tabella Taglio lineare viene visualizzata con i valori della forma rettangolare.

18: Inserire nuove linee di taglio nella tabella e immettere i valori desiderati per il taglio base.

Alle linee di taglio vengono assegnati gli attributi standard da Configurazione.

Esempio: Taglio lineare per il disegno 'Pattern-6'

Taglio base: Telo anteriore

Regole per la creazione di una forma per il tipo di lavorazione Jacquard con rovesci diversi:

Esempio telo anteriore:

Attributi della forma	Regole / possibili impostazioni
Tipo di lavorazione:	Diversi Jacquard a colori
Larghezza graduale per aumento	1 maglia
Altezza graduale per aumento	A piacere
Numero di ranghi senza modifica della forma	A piacere
Larghezza graduale per diminuzione	Jacquard a maglia rasata (filo flottante): 1-3 maglie Jacquard a doppia frontura (rigatura, piqué, rete): 1 maglia
Altezza graduale per diminuzione	A piacere
Larghezza di dissolvenza	A piacere Standard: 2 aghi : I colori del motivo vengono nascosti e lavorati automaticamente sul bordo nel rapporto 1x1.
Tipo di lavorazione per dissolvenza	Modulo Dissolvenza, Jacquard, Flottante, Rete
Larghezza di rimagliatura:	Jacquard a maglia rasata: a partire da 4 maglie Jacquard a doppia frontura: a partire da 2 maglie
Metodi di rimagliatura	Jacquard a maglia rasata: Rimagliatura, Struttura, Maglia rasata Rimagliatura, RL, 01 Rimagliatura, RL, 02 Jacquard a doppia frontura: Rimagliatura, Struttura, A doppia frontura Rimagliatura, RR, 01 Rimagliatura, RR, 02

19: Per assegnare alle linee di taglio gli attributi desiderati:

Dissolvenza larghezza: Impostare il valore su 0, dal momento che le diverse zone Jacquard non devono essere nascoste con Maglia v, Con trasporto.
Funzione larghezza: impostare il valore su 1

Funzione contenuto: Modulo Diminuzione, Jacquard, Rete

: Per disegni con Jacquard, viene utilizzato per la dissolvenza un modulo Dissolvenza, Jacquard, Flottante, Rete corrispondente.

20: Controllare le linee di taglio, gli attributi e apportare eventualmente delle correzioni.

21: Nella finestra del documento Nuovo taglio xx [taglia x] con la rappresentazione grafica del taglio, selezionare la linea di taglio desiderata.

22: Posizionare il cursore sulla linea di taglio selezionata.

23: Selezionare LMT -> menu contestuale Proprietà della linea.

Si apre la finestra degli strumenti Proprietà della linea per la linea di taglio selezionata.

24: Nella rubrica Per Jacquard (flottante / rete) procedere alle immissioni seguenti:

Contenuto: Selezionare il modulo di dissolvenza Dissolvenza, Jacquard, Flottante, Rete.
Larghezza: specificare la larghezza di dissolvenza desiderata.

Impostazione standard: Larghezza 2 aghi
Attenzione: La larghezza di dissolvenza viene eseguita anche nei ranghi dell'inizio in rete e del completamento di rete.
