Passo dopo passo verso il disegno 'Pattern-7'

È stato creato il progetto per disegni con un disegno e le impostazioni desiderate.

1: Per tracciare il motivo, selezionare uno strumento di disegno a piacere nel gruppo Disegna.

2: Nella finestra degli strumenti Colori del disegno, per tracciare il motivo selezionare i colori del disegno desiderati dalla tavolozza dei colori Colori del filato:

Colori del filato:

: I guidafili non vengono automaticamente piazzati sulle rispettive barre.
La posizione base dei guidafili viene calcolata durante l'Elaborazione tecnica.

3: Nel Disegno design tracciare il motivo desiderato.

Esempio con 3 colori del filato senza forma
	Particolare del disegno : Per il colore del filato #1 (bianco) è presente una voce nella tabella Parametro colore. Ciò significa che per il colore bianco a sinistra e a destra è consentito solo quanto specificato nella tabella Parametro colore.

	: Nel disegno design viene scambiato, ad esempio, sul lato sinistro il colore del filato #1 con il colore del filato #3. In questo modo viene riportata nella tabella Parametro colore una voce per il colore del filato #3. Ciò significa che per il lato sinistro e destro del motivo sono consentite diverse specifiche nella tabella Parametro colore. Nota: Invece di utilizzare un nuovo colore del filato, è possibile creare per il colore del filato #1 anche un sottocolore.

4: Regolare eventualmente nel Disegno design il motivo.

5: Per la creazione di un taglio lineare riferito al progetto, selezionare nella finestra degli strumenti la scheda Tagli.

6: Aprire il menu contestuale con RMT -> selezionare Crea nuovo taglio nella taglia M….

Si apre la finestra degli strumenti Nuovo taglio lineare.

7: Procedere alle immissioni desiderate:

Nome del taglio : A piacere
Formato input : Maglia

8: Confermare con il tasto OK.

Il nuovo taglio lineare (taglio base) viene visualizzato graficamente come rettangolo nella scheda Tagli e in una nuova finestra del documento Nuovo taglio xx [taglia x] .

: Gli attributi standard vengono utilizzati per le cimose del taglio lineare.
Menu File -> Opzioni -> Taglio lineare -> Opzioni per un nuovo taglio lineare

9: Per creare un taglio lineare dal rettangolo visualizzato, selezionare nella barra multifunzione Elaborazione del taglio, alla voce Proprietà, il pulsante Tabella delle linee.
- oppure -
Utilizzare nella finestra del documento Nuovo taglio xx [taglia x] la grafica visualizzata.

: Per la creazione di un taglio lineare riferito al progetto è possibile optare per un metodo a scelta (tabella o grafica), dal momento che le viste vengono sempre aggiornate in modo sincrono.

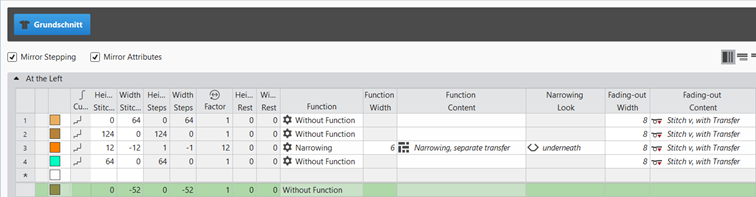

10: Inserire nuove linee di taglio nella tabella e immettere i valori desiderati per il taglio base.

Alle linee di taglio vengono assegnati gli attributi standard da Configurazione.

Esempio: Taglio lineare per Pattern-7

Taglio base: Telo anteriore senza scollo

Le regole per la creazione di una forma per il tipo di lavorazione dritto rovescio:

Esempio telo anteriore:

Attributi della forma	Regole / possibili impostazioni
Tipo di lavorazione:	Destra - sinistra
Larghezza graduale per aumento	1 ago (maglia) per rango di lavoro
Altezza graduale per aumento	A piacere
Numero di ranghi senza modifica della forma	A piacere
Larghezza graduale per diminuzione	1 - 3 aghi (maglie)
Altezza graduale per diminuzione	A piacere
Larghezza di dissolvenza	A piacere
Tipo di lavorazione per dissolvenza	Maglia davanti con trasporto
Larghezza di rimagliatura:	Scalatura > 3 maglie
Metodi di rimagliatura	Rimagliatura, Struttura, Maglia rasata Rimagliatura, RL, 01 Rimagliatura, RL, 02

11: Assegnare alle linee di taglio gli attributi desiderati.

12: Nella finestra degli strumenti Tagli selezionare con LMT il taglio creato.

13: Aprire il menu contestuale -> Posiziona taglio -> selezionare Nome del disegno.

Il taglio poggia in modalità mobile nel disegno base selezionato.

14: Per il posizionamento del taglio attivare il pulsante nella finestra del documento.

15: Eseguire eventualmente la Elaborazione tecnica..
: Dopo aver eseguito la Elaborazione tecnica è possibile osservare il risultato di quanto automaticamente elaborato e valutare se sono necessarie o meno correzioni/ottimizzazioni.

16: Indietro al Disegno design, per procedere a modifiche relative al disegno.

17: Aprire al riguardo la finestra degli strumenti Guidafili.

18: Nella tabella Parametro colore procedere eventualmente alle modifiche desiderate nei gruppi seguenti:

Immagliatura/Fine lavorazione
Legatura per intarsio
Elaborazione del bordo

19: Procedere eventualmente alle specifiche desiderate nelle colonne di comando seguenti:

Lunghezza della maglia (NP)
Tirapezza principale (WMF)
Velocità (MSEC)

20: Procedere eventualmente nella finestra di dialogo Configurazione, nella scheda Altre impostazioni alle specifiche desiderate il raggruppamento dei guidafili.

Il tempo di produzione può essere ottimizzato raggruppando più guidafili in un sistema tramite l'elaborazione tecnica (sequenza di lavoro).

:
I guidafili vengono raggruppati solo se ciò è consentito dalle distanze tra i campi di colore.
Il risultato è visibile al termine dell'elaborazione tecnica nella Vista dei simboli.

Opzioni nella finestra di dialogo Configurazione

1: Selezionare nella barra multifunzione il pulsante Configurazione.

Appare la finestra di dialogo.

2: Selezionare la scheda Altre impostazioni.

3: Procedere alle specifiche desiderate per il Raggruppa guidafili.

Inserimento del filo:
È attivo Inserimento sicuro del filo per aumento colore (impostazione predefinita)


1	Inserimento del filo
			Non combinare (impostazione standard)
			Nessun raggruppamento automatico dei guidafili. : Tempo di lavorazione elevato per via della sequenza di lavorazione periodica con intarsio. Legatura riuscita e uniforme lungo le cimose del campo di colore
		Impostazione predefinita
		Raggruppamento automatico dei guidafili senza che sia possibile tuttavia incidere sul risultato. : Tempo di lavorazione più breve possibile con eventuali problemi durante la legatura per intarsio (maglia inglese) sulla cimosa del campo di colore.
		Inserimento sicuro del filo per aumento colore
		Raggruppamento automatico e uniforme dei guidafili con sequenza di lavorazione ottimizzata per l'inserimento sicuro del filo durante la legatura a maglia. : Si ottiene una legatura per intarsio uniforme lungo la cimosa del campo di colore. Tempo di lavorazione ridotto senza problemi durante la legatura per intarsio (maglia inglese)
2	Consentire NPJ con raggruppamento dei guidafili
		NPJ consentito (impostazione standard) Risultato: Il raggruppamento di due zone di colore da parte dell'elaborazione tecnica è possibile per via delle distanze e delle fittezze della maglia (NP) definite in modo differente.
		NPJ consentito è disattivato Risultato: Il raggruppamento di due zone di colore è stato possibile per via delle distanze. Per via delle differenze nella definizione delle fittezze della maglia (NP) queste zone di colore non vengono raggruppate dall'elaborazione tecnica.
3	Distanza supplementare tra i guidafili per correzioni sulla macchina (YC/YCI)
	1/16 pollici			Impostare la distanza di sicurezza al fine di poter eseguire le correzioni sulla macchina (YC/YCI nel setup). Valore standard: 0 : In particolare per finezze più approssimative è possibile impostare una distanza inferiore tra i guidafili.

21: Avviare Elaborazione tecnica.
Con il pulsante visualizzare la vista dei simboli dopo l'elaborazione tecnica.

I guidafili vengono raggruppati automaticamente in base alle specifiche impostate e alle regole per intarsio (caratteristiche costruttive dei guidafili per intarsio sulla macchina).

Impostazione nella finestra di dialogo Configurazione

4: Selezionare nella barra multifunzione il pulsante Configurazione.

Appare la finestra di dialogo.

5: Selezionare la scheda Altre impostazioni.

6: Per procedere alle specifiche desiderate per il Raggruppa guidafili:

Inserimento del filo : Non combinare è attivo

7: Avviare Elaborazione tecnica.

I guidafili non vengono raggruppati automaticamente. Ciò corrisponde a una sequenza di lavorazione a intarsio riuscita e uniforme a un tempo di lavorazione della macchina elevato.
