Importazione di un'immagine nel progetto per disegni aperto

Per importare l'immagine:

è creato un progetto per disegni.
Un'immagine con un numero ridotto di colori (max 163 colori) è disponibile nel formato tif, png, jpg o bmp.

1: Nella finestra degli strumenti Moduli -> selezionare la scheda Parti di disegno.

2: Aprire nella finestra degli strumenti il menu contestuale con RMT.

3: Nel menu contestuale selezionare Importa immagine....

4: Selezionare l'immagine desiderata nella finestra di dialogo Apri.
: Immagine nel formato tif, png, jpg o bmp

5: Caricare il file con Apri.

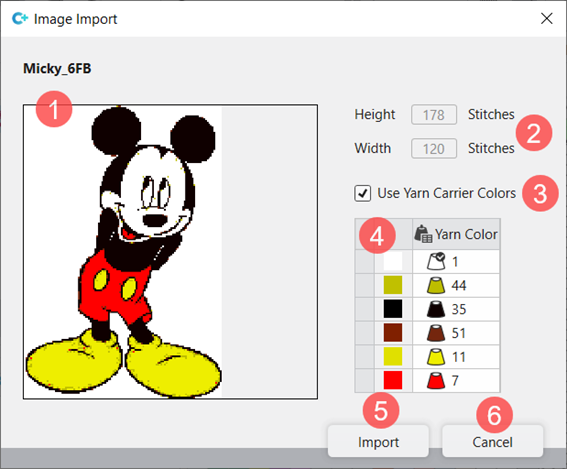

Si apre la finestra di dialogo.


1	Nomi file e anteprima immagine
2	Altezza e larghezza dell'immagine importata
3	Utilizza colori del guidafilo
		Assegnazione dei colori del disegno durante l'importazione dell'immagine senza utilizzo di colori dalla tabella Colori dei guidafili
		Assegnazione dei colori del disegno durante l'importazione dell'immagine con utilizzo di colori dalla tabella Colori dei guidafili
	: Il tipo di colori del disegno utilizzati dalle tabelle dipende dal numero di colori dell'immagine importata.
4	Tabella con i colori dell'immagine utilizzati Nella tabella è possibile assegnare ora ai colori utilizzati altri colori.
5	Importa		Importare l'immagine e archiviarla come parte di disegno.
6	Annulla		Chiusura della finestra di dialogo senza acquisizione della modifica

Modifica dei colori di un'immagine nel progetto per disegni:

è creato un progetto per disegni.
Un'immagine con un numero ridotto di colori è disponibile nel formato tif, png, jpg o bmp.
: L'immagine deve presentare al massimo 163 colori.
Un'immagine è importata e viene visualizzata nella finestra di dialogo Importazione immagine .

20: Modificare eventualmente nella finestra di dialogo Importazione immagine i colori visualizzati nella tabella (4) con il menu di selezione.

21: Chiudere la finestra di dialogo con il pulsante Importa.

L'immagine modificata viene archiviata come parte di disegno e può essere tracciata nel disegno.
