Passo dopo passo verso il disegno 'Pattern-10'

È stato creato il progetto per disegni con un disegno e le impostazioni desiderate.

1: Tracciare la struttura RL desiderata con:

Maglia davanti con trasporto
Maglia dietro con trasporto

Rappresentazione nel colore vanisé	Rappresentazione nel colore del modulo

2: Selezionare la struttura in larghezza e altezza.

3: Per creare dalla selezione una parte di disegno:

Con CTRL + C creare una parte di disegno temporanea per tracciare il motivo.
Aprire il menu contestuale -> Selezione -> selezionare Parte di disegno:
La parte di disegno viene archiviata nella scheda Parti di disegno.

4: Tracciare più volte la parte di disegno verso sinistra e verso destra nel disegno base, ricorrendo al centro del campo del disegno.

5: Con il pulsante nella finestra degli strumenti Colori del disegno aprire la finestra di dialogo Colori vanisé.

Viene visualizzata la finestra degli strumenti Colori vanisé.


1	Colonna 1	Impostazioni predefinite da P1 a P40 per l'utilizzo nel disegno per vanisé e lavorazione con guidafili di trama : Voce P100
	Colonna 2		Selezione del colore vanisé da tracciare nel disegno design
	Colonna 3	ikat		Il colore vanisé non viene definito come Stoll-ikat plating.
				Il colore vanisé viene definito come Stoll-ikat plating.
			: La colonna viene visualizzata solo per le macchine ADF di Stoll.
	Colonna 4		Definizione di tipo di pressa : La colonna viene visualizzata solo per le macchine con pressa.
	Colonna 5		Valore cromatico del colore vanisé : Per modificare il valore cromatico, fare clic sul colore.
	Colonna 6			Il valore cromatico del colore vanisé non viene automaticamente mescolato con il valore ottenuto dai colori selezionati.
				Il valore cromatico del colore vanisé viene automaticamente mescolato con il valore ottenuto dai colori selezionati.
			: Se successivamente si modifica manualmente il valore cromatico, viene disattivata la casella di controllo.
2	Nelle colonne da A ad H immettere con il menu a discesa i diversi colori e le diverse impostazioni per vanisé o lavorazione con guidafilo di trama.

6: In P1 (colore vanisé 1) attribuire nelle colonne da A ad H i colori desiderati per il vanisé.

Nella colonna Colore indice, alla voce P1 viene visualizzato automaticamente il colore vanisé generato.

: Nella tabella è possibile riportare fino a 8 voci (colonne A – H) per il vanisé e/o per la lavorazione con guidafilo di trama.

7: Nella colonna Colore indice modificare eventualmente il valore cromatico con il menu .

8: Nella colonna selezionare la voce P1.

9: Tracciare il colore vanisé nei ranghi di disegno desiderati del disegno design, nell'esempio nell'altezza complessiva del disegno.

10: Anche per il vanisé dell'inizio, tracciare il colore vanisé nei ranghi corrispondenti nell'elemento di lavoro locale 'Inizio'.

Nel disegno design è inserito un inizio desiderato.

1: Posizionare il cursore nel disegno design nella zona dell'inizio.

2: Aprire con RMT il menu contestuale.

3: Selezionare Apri modulo…

Si apre la finestra degli strumenti dell'elemento di lavoro locale con le indicazioni del lavoro dell'inizio selezionato.

4: Nei ranghi di lavoro dell'inizio tracciare il colore vanisé P1.

5: Chiudere la finestra degli strumenti dell'elemento di lavoro 'Inizio'.

6: Con Applica acquisire le modifiche nel disegno design.

L'inizio viene lavorato con il colore vanisé P1.

11: Chiudere la finestra degli strumenti.

12: Per la creazione di un taglio lineare riferito al progetto, selezionare nella finestra degli strumenti la scheda Tagli.

13: Aprire il menu contestuale con RMT -> selezionare Crea nuovo taglio nella taglia M….

Si apre la finestra degli strumenti Nuovo taglio lineare.


Nome del taglio	Nome per l'elemento di taglio
Commento	Informazioni sul taglio

Formato input
Maglia		Immissione nella tabella del taglio lineare Altezza in maglie (ranghi) Larghezza in maglie (colonna dei punti maglia) : La scalatura viene convertita in gradazioni in base alle specifiche.
Gradi		Immissione nella tabella del taglio lineare Altezza della gradazione in maglie (ranghi) Larghezza della gradazione in maglie (colonna dei punti maglia)
Lavorazione a mano (giri)		Immissione nella tabella del taglio lineare Altezza in giri (1 giro corrisponde a 2 ranghi) Larghezza in maglie (colonna dei punti maglia)
		Regole per l'aumento durante la lavorazione a mano
			Lavorazione prima dell'aumento dopo l'inizio
			Aumento prima della lavorazione a maglia dopo l'inizio (impostazione standard)
Crea taglio da immagine			Non viene utilizzata nessuna immagine
			Immagine utilizzata come modello

14: Procedere alle immissioni desiderate:

Nome del taglio : A piacere
Formato input : Maglia

15: Confermare con il tasto OK.

Il nuovo taglio lineare (taglio base) viene visualizzato graficamente come rettangolo nella scheda Tagli e in una nuova finestra del documento Nuovo taglio xx [taglia x] .

: Per le cimose del taglio lineare vengono utilizzati attributi standard.
Menu File -> Opzioni -> Taglio lineare -> Opzioni per un nuovo taglio lineare

Finestra del documento Nuovo taglio xx [taglia x]


1	Barra multifunzione Elaborazione del taglio
	Gruppo Parametri
		Zone di lavoro	Creazione di nuove zone di lavoro e visualizzazione delle zone di lavoro esistenti
		Densità delle maglie	Creazione di nuova densità delle maglie e visualizzazione della densità delle maglie esistente
		Lunghezza della maglia (NP)	Visualizzazione della scheda Lunghezza della maglia nell'Editor Setup2
	Gruppo Proprietà
		Tabella delle linee	Visualizzazione della tabella delle linee per l'immissione dei dati della forma
		Proprietà della linea	Visualizzazione delle proprietà della linea (attributi) di una cimosa della forma selezionata
		Proprietà punto di marcatura	Visualizzazione delle proprietà del punto di marcatura (attributi) di un punto di marcatura selezionato
		Elemento di taglio	Visualizzazione delle proprietà di un elemento di taglio selezionato Scollatura / Scollatura riempita Tassello Foro Pince All'interno della forma
		Vista linee	Visualizzazione grafica di una cimosa della forma selezionata
2	Barra di stato nella finestra del documento per tagli
		Mostra asse di simmetria
		Mostra griglia delle maglie
		Mostra assi del diagramma
		Mostra dimensionamenti di controllo
		Mostra simboli dei punti di marcatura
		Nascondi zone di lavoro
		Mostra zone di lavoro
		Mostra zone di lavoro (colore del filato)
		Mostra zone di lavoro (colore CA)
		Spostare l'oggetto selezionato (punto di taglio, punto di marcatura, zona di lavoro o elemento di taglio) con i tasti di direzione della tastiera (punto di taglio solo nel formato input maglie)

16: Per creare un taglio lineare dal rettangolo visualizzato, selezionare nella barra multifunzione Elaborazione del taglio, alla voce Proprietà, il pulsante Tabella delle linee.
- oppure -
Utilizzare nella finestra del documento Nuovo taglio xx [taglia x] la grafica visualizzata.

: Per la creazione di un taglio lineare riferito al progetto è possibile optare per un metodo a scelta (tabella o grafica), dal momento che le viste vengono sempre aggiornate in modo sincrono.

17: Aprire nella barra multifunzione Tabella delle linee.

La tabella Taglio lineare viene visualizzata con i valori della forma rettangolare.

18: Inserire nuove linee di taglio nella tabella e immettere i valori desiderati per il taglio base.

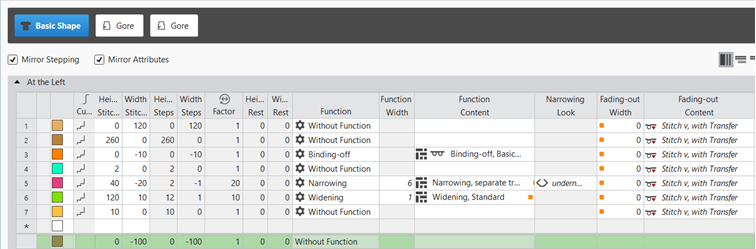

Esempio: Taglio lineare per Pattern-10

Taglio base: Telo anteriore


1	Visualizzazione di tutti gli elementi di taglio a disposizione Taglio base (sempre disponibile) Aggiunta di un nuovo elemento di taglio simmetrico o asimmetrico Scollatura Scollatura riempita Tassello Foro Pince All'interno della forma
2		Specchia scalatura		Creazione di un taglio/elemento di taglio simmetrico : La tabella delle linee a destra è identica a quella a sinistra.
			Specchia attributi	La modifica degli attributi viene eseguita nella tabella delle linee a sinistra e a destra
			Non specchiare gli attributi	La modifica degli attributi viene eseguita solo nella tabella delle linee a sinistra o a destra
		Non specchiare la scalatura		Creazione di un taglio/elemento di taglio asimmetrico : La tabella delle linee può essere lavorata in modo differente a sinistra e a destra.
3		Mostra tutte le proprietà
		Mostra righe secondarie
		Nascondi righe secondarie
4	Colore visualizzato per righe principali e righe secondarie in una linea selezionata della Vista linee
5		Tipo di curva		Visualizzazione della riga principale con il tipo di curva selezionato Modifica del tipo di curva
6	Colonne per l'immissione dei valori per le linee del taglio lineare nel formato input Maglie Altezza in maglie Larghezza in maglie Gradi Altezza in gradazioni Larghezza in gradazioni : Dai valori immessi viene calcolato, sulla base del tipo di curva, il valore fattore, altezza avanzo e larghezza avanzo.
7	Colonne per l'immissione degli attributi della linea : La voce nella colonna Funzione viene calcolata automaticamente sulla base dei valori per una linea.
8	Specifiche per operazioni con PTS (NPJ) per una linea (cimosa della forma) Valore per frontura anteriore e/o posteriore Larghezza in aghi

Per inserire una nuova linea di taglio in un elemento di taglio:

: In entrambi i metodi, le linee di taglio vengono inserite per impostazione predefinita in modo simmetrico.

Nella tabella delle linee:
Immissione di valore positivo: aumento e verso l'alto
Immissione di valore negativo: diminuzione e verso il basso

Riportare nell'ultima riga della tabella con il simbolo * i valori desiderati. Conferma dell'immissione con il tasto Enter e viene inserita una nuova riga della tabella.
Selezionare un rango di maglie -> aprire il menu contestuale con RMT -> selezionare Aggiungi riga principale.
Selezionare un rango di maglie -> aprire il menu contestuale con RMT -> selezionare Aggiungi riga prima.
- oppure -
Selezionare Aggiungi dopo riga

: Solo nella tabella delle linee è possibile creare un taglio lineare asimmetrico disattivando Specchia scalatura.

Nella finestra del documento

Posizionare il cursore su una linea della grafica visualizzata -> aprire con RMT il menu contestuale -> selezionare Inserisci linea di taglio.

Modifica delle proprietà di una linea di taglio

Impostazione globale riferita al progetto delle proprietà della linea con Configurazione / scheda Tutti i tagli
Riferito nel taglio a una linea di taglio

Nella tabella delle linee
Nella finestra del documento

Per modificare le proprietà della linea:

Nella tabella delle linee

Modifica diretta di una proprietà della linea nella colonna corrispondente della tabella
Selezionare la linea nella tabella, aprire la finestra degli strumenti con il pulsante Proprietà della linea e procedere alle immissioni desiderate.

Nella finestra del documento

Posizionare il cursore su una linea della grafica visualizzata, selezionare il menu contestuale Proprietà della linea e procedere nella finestra degli strumenti alle immissioni desiderate.

	1		Modifica del tipo di curva
	2		Modifica della funzione di una linea di taglio Senza funzione Diminuzione Aumento ecc.
	3		Modifiche per linee di taglio con la funzione Diminuzione
	4		Modifiche dell'attributo Dissolvenza per una linea di taglio
	5		Specifiche per una linea di taglio per operazioni con PTS nella cimosa della forma
	6	Visualizzazione delle marcature assegnate a una linea di taglio
Applica marcature per linea riflessa	Trasferisce le marcature della linea selezionata sulla linea contrapposta. : Vengono eventualmente eliminate le marcature presenti della linea di taglio contrapposta.

Modifica tipo di curva:

Nella tabella delle linee

Nella colonna Tipo di curva aprire con RMT il menu contestuale e selezionare il tipo di curva desiderato.
Selezionare la linea -> con il pulsante Proprietà della linea aprire le Proprietà della linea e selezionare alla voce Andamento della scalatura il tipo di curva desiderato

Nella finestra del documento

Posizionare il cursore su una linea della grafica visualizzata -> aprire con RMT il menu contestuale -> selezionare Adatta andamento della scalatura....

Selezionare nel menu di selezione l'Andamento della scalatura desiderato.
Per la selezione del tipo di curva uniforme con avanzo specificare alla voce Adegua scalatura i valori desiderati per Altezza e Larghezza delle gradazioni.
: A seconda del tipo di curva selezionato viene visualizzata la finestra per l'immissione delle specifiche.
Con il pulsante Ricalcola trasferire l'immissione sulla linea di taglio.
: La linea di taglio viene visualizzata sia nella grafica che nella tabella delle linee.

19: Per assegnare alle nuove linee di taglio gli attributi desiderati:

Funzione: Funzione contenuto + funzione larghezza
Dissolvenza: Dissolvenza contenuto + dissolvenza larghezza
Linea 3:

Funzione: rimagliatura (sulla cimosa esterna della forma)
Funzione contenuto: metodo di rimagliatura desiderato

Rimagliatura delle cimose esterne della forma

Le linee di taglio per la rimagliatura sulla cimosa esterna della forma sono alla stessa altezza nella tabella delle linee.
Durante l'elaborazione tecnica, queste linee di taglio vengono spostate in altezza conformemente alla direzione del carro.
: La sequenza di lavorazione durante la rimagliatura dipende dalla corsa del carro!

L'altezza (numero di ranghi di lavoro) fino alla rimagliatura è a piacere

Altezza (numero di ranghi di lavoro) fino alla rimagliatura di numero pari: rimagliatura a destra prima di sinistra
Altezza (numero di ranghi di lavoro) fino alla rimagliatura di numero dispari: rimagliatura a sinistra prima di destra

: Il taglio è sempre di numero pari nell'intera larghezza (larghezza telo).

20: In questo esempio di disegno, la struttura impone una larghezza del telo di numero dispari:

Specificare nella Tabella delle linee i valori per il telo sinistro e per il telo destro.
Con Proprietà del taglio impostare il taglio base su larghezza dispari.

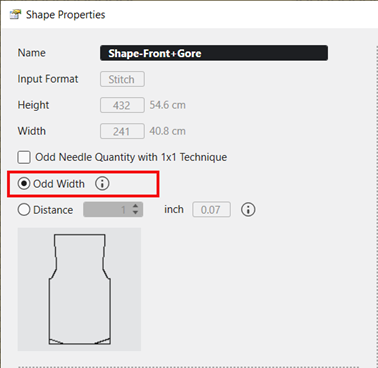

21: Richiamare Proprietà del taglio:
Posizionare il cursore nella finestra del documento xx aperta -> menu contestuale con RMT -> selezionare Proprietà del taglio
- oppure -
selezionare il taglio nella finestra degli strumenti Tagli -> menu contestuale con RMT -> selezionare Proprietà del taglio

22: Cliccare sulla selezione Larghezza dispari.

La larghezza del telo viene allargata di 1 ago.

: Questa impostazione agisce anche sull'elemento di taglio Scollatura, ossia l'elemento di taglio Scollo a V inizia con 1 ago.

23: Nella finestra degli strumenti Tabella delle linee posizionare il cursore nel riquadro accanto al pulsante Taglio base -> aprire il menu contestuale con RMT -> selezionare Aggiungi nuovo elemento di taglio....
- oppure -
Nella finestra del documento (grafica) aprire il menu contestuale con RMT e selezionare Aggiungi nuovo elemento di taglio....

24: Nel menu di selezione Tassello -> selezionare Asimmetrico.

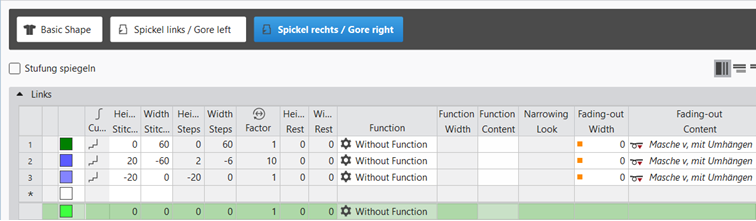

25: Immettere nella tabella delle linee del nuovo elemento di taglio i valori desiderati.

L'elemento di taglio creato viene visualizzato sia nella grafica che nella tabella delle linee.

Tipo elemento di taglio: tassello asimmetrico

: La tabella per l'elemento di taglio 'Tassello' contiene valori per 'a sinistra'! L'elemento di taglio viene però piazzato sul lato 'destro' del telo

26: Selezionare l'elemento di taglio Tassello.

27: Aprire il menu contestuale con RMT -> selezionare Capovolgi verticalmente.

28: Successivamente, aprire nuovamente il menu contestuale -> selezionare Duplica riflesso.

Il nuovo elemento di lavoro viene creato e visualizzato nel taglio base.

29: Per il posizionamento di un elemento di taglio Tassello, aprire la finestra di immissione con un doppio clic e immettere le coordinate.
- oppure -
Tenendo premuto LMT, piazzare l'elemento di taglio sulla posizione desiderata.

30: Eseguire il piazzamento per entrambi gli elementi di taglio.

31: Modificare eventualmente l'ancoraggio (collegamento).

: Per via della direzione del carro, gli elementi di taglio Tassello devono essere spostati di 1 rango di lavoro nell'altezza.

Posizionamento di un elemento di taglio nel taglio base

:
Quando viene creato, ciascun elemento di taglio riceve un collegamento (ancoraggio) a un punto di intersezione nel taglio base.

Presupposto:

È stato creato un taglio base con un elemento di taglio.

Posizionare il cursore nell'elemento di taglio.
Riposizionare l'elemento di taglio tenendo premuto LMT.
- oppure -
Spostare con i tasti di direzione sulla tastiera.
- oppure -
Aprire con un doppio clic su LMT la visualizzazione di coordinate nell'elemento di taglio e immettere i valori.
: Sull'elemento di taglio Scollatura appare un punto di ancoraggio con le rispettive coordinate X e Y.
Modificare eventualmente il posizionamento.

Opzioni per la modifica di un ancoraggio con il menu contestuale

Modifica

Finestra degli strumenti per la modifica manuale dei valori per le coordinate X e Y.

Ripartisci ancoraggio

Ripartire l'ancoraggio raggruppato in un ancoraggio per la coordinata X e uno per la coordinata Y, per agganciare eventualmente un ancoraggio con un altro punto di intersezione.

: Un ancoraggio comprende per impostazione predefinita entrambi i valori per le coordinate X e Y.

32: Nella finestra degli strumenti Tagli selezionare con LMT il taglio creato.

33: Aprire il menu contestuale -> Posiziona taglio -> selezionare Nome del disegno.

Il taglio poggia in modalità mobile nel disegno base selezionato.

34: Con il pulsante posizionare il taglio nella finestra del documento.

35: Controllare le linee di taglio, gli attributi e apportare eventualmente delle correzioni.

36: Nella barra multifunzione Avvio cliccare alla voce Anteprima il pulsante Guidafili.

Si apre come vista la finestra del documento Nuovo disegno xx e appare la barra multifunzione Guidafili.

37: Aprire la finestra di dialogo con Mostra guidafilo.

38: Per posizionare i guidafili sulle barre dei guidafili desiderati:

guidafilo per colore del filato #1 ad es. su barra 4
guidafilo per colore del filato #2 ad es. su barra 5

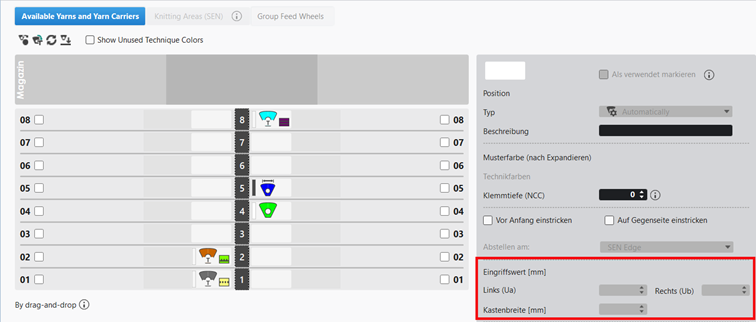

39: Per selezionare e definire i guidafili:

guidafilo su barra 4 come guidafilo normale (guidafilo precedente)
guidafilo su barra 5 come guidafilo con 'larghezza d'azione variabile +/- (Ua-b)' (guidafilo seguente)

A sinistra (Ua) : 21.5
A destra (Ub) : 21.5
