Fadenführer-Staffelung am Gestrickrand (YD/YDI)

I. Fadenführer-Staffelung am Gestrickrand (YD/YDI) eintragen:

Im Dialog Konfiguration unter Optimierung / Fadenführer-Abstand vom Gestrickrand (YD) ist standardmäßig für alle Muster YD pro Reihe optimieren (YDopt) eingeschaltet und die Vorgaben für die Berechnung der Abstände sind vordefiniert.

  1. Designmuster wird angezeigt.
  2. Die Steuerspalte Fadenführer-Staffelung (YD/YDI) ist eingeblendet.
  3. Standardvorgabe aus Konfiguration wird angezeigt: OPT (YD optimiert)
    1
    Toolfenster Konfiguration öffnen.
    Multifunktionsleiste Start -> Gruppe Konfiguration -> Konfiguration
    2
    Im Toolfenster Konfiguration links im Auswahlbereich über das Auswahlmenü das gewünschte Muster auswählen.
    3
    Registerkarte Optimierung auswählen.
    4
    Unter Rubrik Huboptimierung die Funktion YD pro Reihe optimieren (YDopt) deaktivieren.
  1. Das Arbeiten mit YD / YDI in der Steuerspalte ist nun möglich.
    2. 5
    Toolfenster schließen.
    6
    Cursor in der Steuerspalte positionieren.
    7
    Mit der RMT das Kontextmenü öffnen.
  2. Das Kontextmenü wird angezeigt.
    3. 8
    Gewünschten YDI-Index (Farbe) auswählen.
    9
    Ausgewählten Index (Farbe) in die gewünschten Musterreihen der Steuerspalte Fadenführer-Staffelung (YD/YDI) eintragen.
    - oder –
    Kontextmenü In Tabelle anzeigen auswählen, um im Toolfenster Fadenführer-Staffelung (YD/YDI) neue Einträge vorzunehmen und in die Steuerspalte einzutragen.

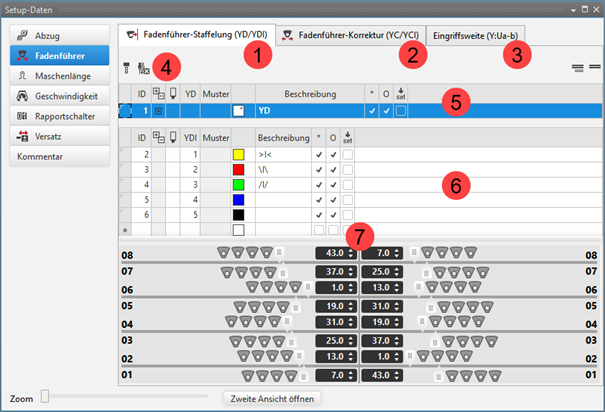

1

Registerkarte Fadenführer-Staffelung (YD/YDI)

4

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Eintrag aus Steuerspalte löschen
Bei der Technik-Bearbeitung wird der letzte Eintrag oder der in einer Strickreihe am häufigsten vorkommende Eintrag übernommen.

: Im Spezialfall können auch Einträge aus Strickelementen eingetragen werden.

5

Tabelle mit Standardtabellen für die Fadenführer-Staffelung

  • YD: Standardtabelle von STOLL gültig für die Muster oder Aufträge
    • Eventuell weitere Einträge für die jeweiligen Muster - musterbezogene Standardtabelle

6

Tabelle mit YDI-Indexes

  • Vordefinierte Fadenführer-Staffelungen von STOLL
  • Frei verfügbare Einträge für eigene Fadenführer-Staffelungen
  • Möglichkeit weitere YDI-Index anzulegen

YDIn: n = 1-20
: In jeder Tabelle können andere Werte zur Staffelung der Fadenführer definiert werden.

7

Anzeige der Fadenführerschienen mit den Fadenführer links / rechts und den zugeordneten Werte für die Staffelung

: Werte durch Verschieben der Fadenführer änderbar.

Sind verschiedene Abstands-Tabellen im Muster notwendig, so tragen Sie bereichsweise verschiedene Indizes (Farben) in der Steuerspalte ein.

II. Musterbezogene YD-Tabelle anlegen:

  1. Toolfenster Fadenführer-Staffelung (YD/YDI) ist geöffnet.
  2. Für das gewünschte Muster ist die Funktion YD pro Reihe optimieren (YDopt) deaktivieren.
    1
    Cursor in der oberen Tabelle (5) in der ersten Spalte positionieren.
    2
    Mit der RMT das Kontextmenü öffnen.
    3
    Über Zeile für musterbezogene Werte einfügen das gewünschte Muster für die neue YD-Tabelle auswählen.
  1. Zusatzreihe wird eingefügt.
    2. 4
    Zusatzreihe selektieren.
  2. Ansicht mit den Fadenführerschienen wird angezeigt.
    3. 5
    Mit dem Schieberegler die Fadenführer grafisch verschieben.
    - oder –
    Die Werte im Eingabefeld eingeben.
    6
    Neuen Eintrag in der Spalte selektieren.
    7
    Eintrag in die Steuerspalte der gewünschten Reihen eintragen.

III. Arbeiten mit YDI-Index:

In der Tabelle mit den YDI-Indizes (6) sind 3 STOLL-Vorlagen vorhanden, welche direkt verwendet werden können.

    1
    Bestehenden YDI-Index selektieren und in Steuerspalte eintragen.
    - oder -
    In der Zelle * der Tabelle das Kontextmenü aufrufen.
    2
    Zeile hinzufügen… auswählen.
  1. Neue Zeile wird eingefügt.
    2. 3
    In der Spalte YDI eine Indexnummer eingeben.
    4
    Eventuell die Farbe des YDI-Index ändern.
    5
    Zeile selektieren.
  2. Ansicht mit den Fadenführerschienen wird angezeigt.
    3. 6
    Mit dem Schieberegler die Fadenführer grafisch verschieben.
    - oder –
    Werte im Eingabefeld eingeben.
    7
    Eintrag in der Spalte selektieren.
    8
    In Steuerspalte in die gewünschten Reihen eintragen.

IV. Musterbezogene YDI-Tabelle anlegen:

  1. Toolfenster Fadenführer-Staffelung (YD/YDI) ist geöffnet.
  2. Für das gewünschte Muster ist die Funktion YD pro Reihe optimieren (YDopt) deaktivieren.
    1
    Cursor in der Tabelle (6) in der ersten Spalte positionieren.
    2
    Mit der RMT das Kontextmenü öffnen.
    3
    Über Zeile für musterbezogene Werte einfügen das gewünschte Muster für die neue YDI-Tabelle auswählen.
  1. Zusatzreihe wird eingefügt.
    2. 4
    Zusatzreihe selektieren.
  2. Ansicht mit den Fadenführerschienen wird angezeigt.
    3. 5
    Mit dem Schieberegler die Fadenführer grafisch verschieben.
    - oder –
    Die Werte im Eingabefeld eingeben.
    6
    Eintrag in der Spalte selektieren.
    7
    In Steuerspalte in die gewünschten Reihen eintragen.
