Philosophie

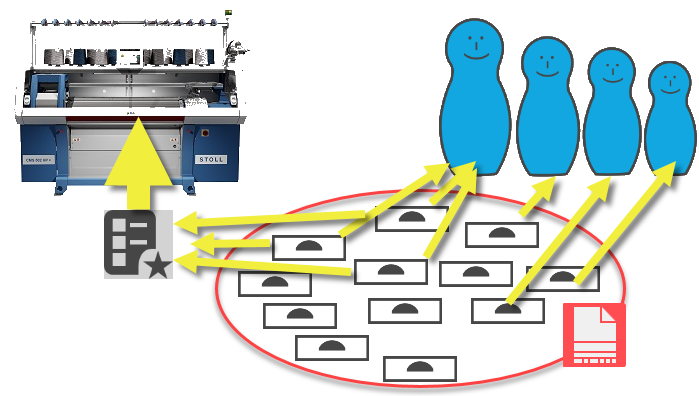

Muster-Projekt

Mehrere Muster für denselben Maschinentyp können in einem Muster-Projekt vorhanden sein.

  • Zum Beispiel Vorderteil, Rückenteil und Ärmel eines Artikels
  • Die einzelnen Muster können in Gruppen verwaltet werden.
    Zum Beispiel nach Größen
  • Die einzelnen Muster können in einem Auftrag (Sequenzen) zusammengefasst werden.
    Das System verwendet in diesem Fall automatisch dieselbe Fadenführer-Grundstellung.

Vererbung

Um schnell Anpassungen für alle Muster innerhalb eines Projektes vornehmen zu können, werden verschiedene Parametern vererbt.

  • Die Einstellungen in der Konfiguration werden grundlegend für die Technikbearbeitung für alle Muster verwendet, können aber auch für jedes einzelne Muster individuell angepasst werden.
  • Auch Musterparameter, wie Maschenlänge, Warenabzug etc., gelten für das ganze Projekt und können ebenfalls individuell angepasst werden.
  • Vorgaben für den Linienschnitt werden ebenfalls für jeden Schnitt im Projekt verwendet.

Schnitt-Projekte und Schnitte

Linienschnitt

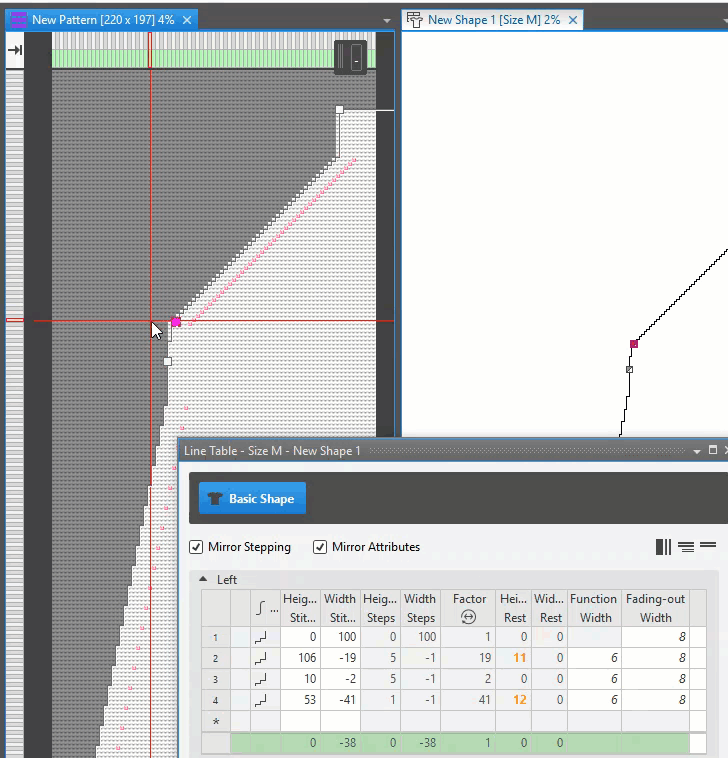

Ein Linienschnitt kann wahlweise tabellarisch oder auch grafisch erstellt werden.

  • Der Linienschnitt ist immer schwebend.
    • Änderungen am Schnitt erfolgen somit immer an der Quelle.
    • Änderungen am Muster sind unabhängig vom Schnitt.

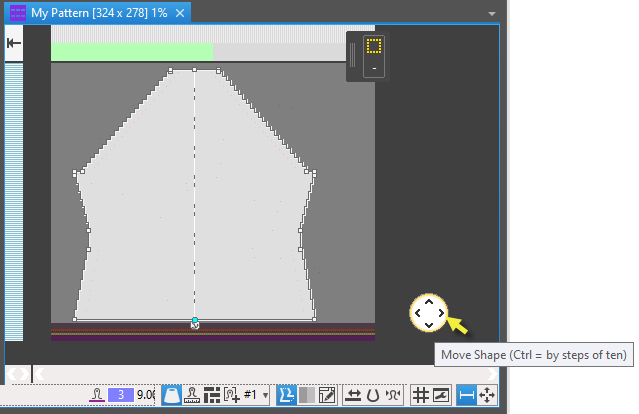

    • Der Schnitt lässt sich auf dem Muster verschieben.

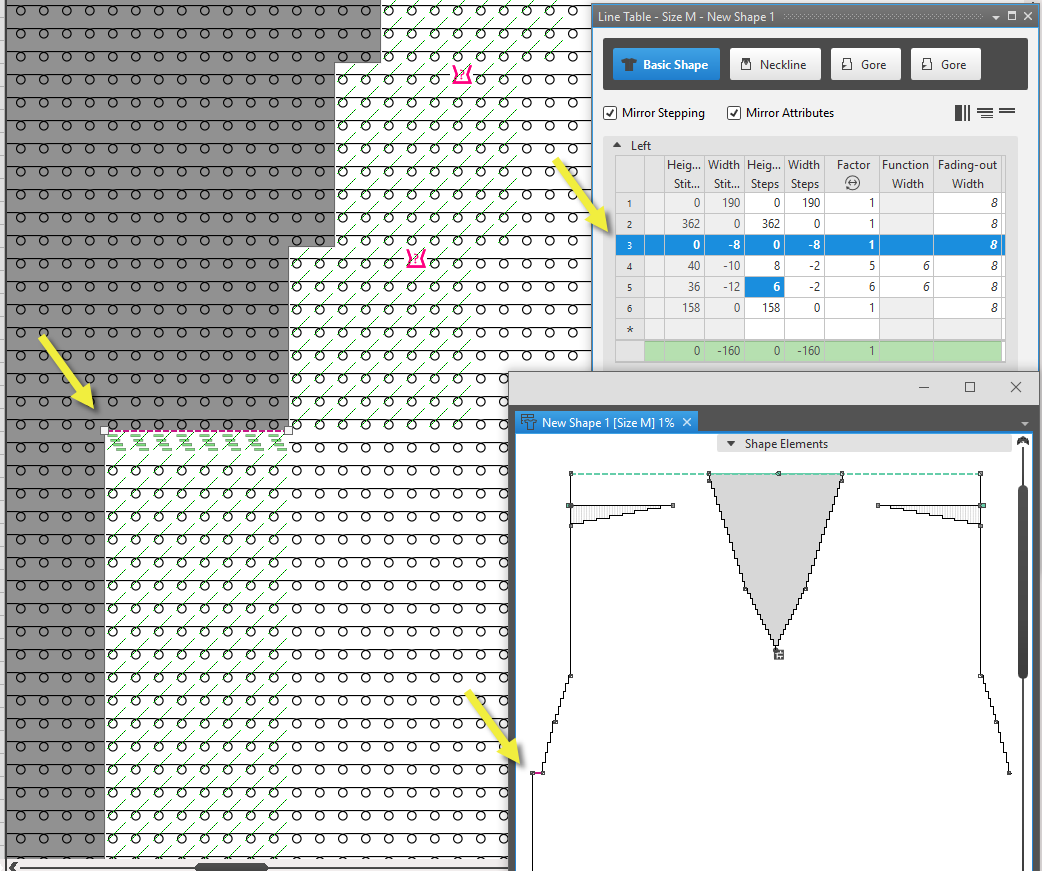

  • Grafisches Editieren auf dem Muster ist möglich.
    Somit ist der Bezug vom Schnitt zum Muster vorhanden.
  • Der Schnitt kann mehr sein als nur Kontur.
    Zuweisung von Farbe und Steuerspalten-Daten (z.B. über CA) ist möglich.
  • Aus dem Linienschnitt kann direkt ein Muster erzeugt werden.
  • Mehrere Linienschnitte können in einem Muster-Projekt vorhanden sein.
    Diese lassen sich in Gruppen (z.B. nach Größen) verwalten.

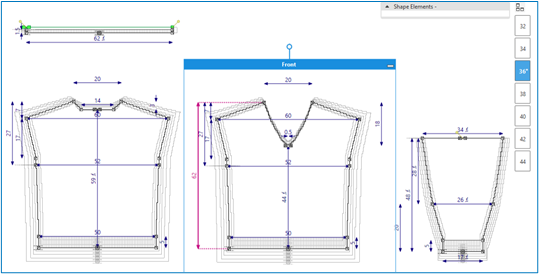

Bemaßungsschnitt

Bemaßungsschnitte können innerhalb CREATE PLUS erstellt, gradiert und in Projekten verwaltet werden.

  • Vom Bemaßungsschnitt ausgehend können direkt einzelne Muster erzeugt werden.
  • Vom Bemaßungsschnitt ausgehend können auch komplette Muster-Projekte erzeugt werden.

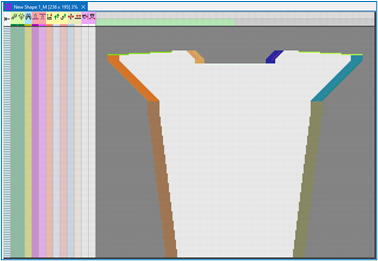

  • Durch Konvertierung eines aufliegenden Linienschnitts automatisch eine vollständige Rasterform erzeugen.
  • Oder Rasterform manuell durch Einzeichnen der Bereiche Außerhalb Form, der Formkanten, der Formsymbole und der Markierungen direkt auf dem Muster erstellen.
    • Zum Beispiel, wenn es für das Muster keinen Linienschnitt gibt.
    • Mit den Zeichenwerkzeuge zur Verfügung.
  • Die Formkante mit ihrer Stricktechnik für das Ausblenden oder ihrer speziellen Maschenlänge im Toolfenster Formkanten anlegen, bearbeiten und zum Zeichnen auswählen.

Einfacher Modulaufbau

  • Ein Strukturmodul kann mehrere Varianten enthalten.
    • Alle Nadeln
    • Alle Nadeln, gespiegelt
    • 1x1-Technik
    • 1x1 Technik, gespiegelt
    • Dadurch ist ein automatischer Austausch möglich.
      Z.B. beim Wechsel der Stricktechnik oder für die linke und rechte Gestrickkante
    • Die Varianten können automatisch erzeugt werden.
  • Bei den Technikmodulen sind alle Stricksituationen innerhalb eines Moduls abgebildet.
    • Sogenannte Kacheln
  • Alle verwendeten Module aus der Datenbank werden zum Muster kopiert und können für dieses Projekt beliebig editiert werden.
    • Soll dies eine permanente Änderung ergeben, so kann das Modul aus dem Muster-Projekt in die Datenbank gespeichert werden.
    • Oder das Modul direkt in der Datenbank ändern und speichern.

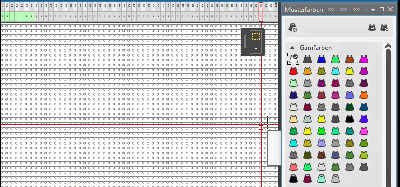

Farbparameter-Konzept

Die Attribute für Ein- und Ausstricken, Randbearbeitung etc. sind einer Farbe zugeordnet.

  • Diese Farben repräsentieren zumeist einen Fadenführer.
  • Diese Farben sind eindeutig und können bei einer Änderung im Muster nicht verloren gehen.
  • Werden für dieselbe Farbe unterschiedliche Attribute benötigt, so werden Unterfarben verwendet.

Zwei-Klick-Technik für Zeichenwerkzeuge

  • Die Ansicht kann während dem Zeichnen gescrollt werden.
  • Attribute können während dem Zeichnen gewechselt werden.

Zeichnen wahlweise im Echomodus

Im Echomodus können vor dem Übernehmen ins Muster noch Änderungen an Form und Inhalt vorgenommen werden.

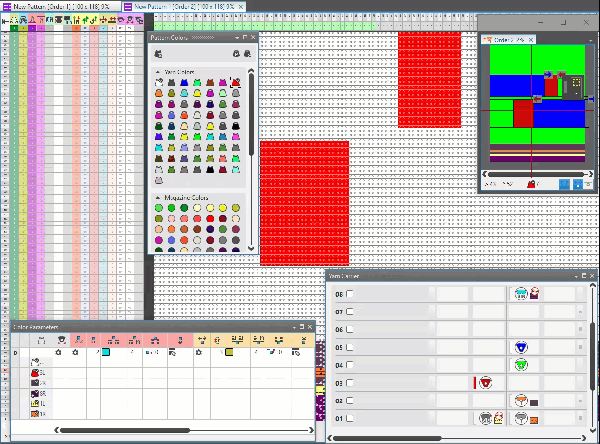

Ansichten (Dokumentfenster)

Es gibt Dokumentfenster für:

  • Designmuster
  • Vorschau
    Die Expandiervorschau ist dynamisch und zeigt sofort nach jeder Änderung im Designmuster das Ergebnis an.
  • Technikmuster
    Ansicht nach Technikbearbeitung
  • Für die Expandiervorschau und das Technikmuster ist auch eine Maschendarstellung verfügbar.
    Diese zeigt wahlweise auch die Verzerrungen an.

Layout

Die Dokumentfenster können automatisch an verschiedenen Positionen angedockt werden.

  • Verschiedene Layouts können gespeichert werden.
  • Das Standardlayout kann leicht wiederhergestellt werden.

Schnittstellen

Folgende Dateien können in ein Projekt importiert werden:

  • Muster, Schnitte und Strukturmodule von der M1plus
  • Sintralcheck-Daten
  • Setup-Daten
  • Bilder
    • *.bmp
    • *.png
    • *.jpg
  • DXF-Schnitte
  • Designs, Muster-Entwürfe und Schnittkonstruktionen von k.innovation CREATE DESIGN
  • Linienschnitte von CREATE DESIGN und CREATE PLUS
  • Bemaßungsschnitte von CREATE DESIGN , CREATE PLUS und GKS
  • Jacquard-Dateien
  • Muster aus Projekten von CREATE DESIGN und CREATE PLUS
  • Muster aus der CREATE PLUS in ein anderes Projekt der CREATE PLUS

Folgende Dateien können aus einem Projekt exportiert werden:

  • Strickelemente
  • Garne
  • Gestrickansicht
    • Export als U3MA (Archiv)
    • Export als U3MA (Archiv)
    • Als Datei mit Displacement Map , Alpha Map , Base Map und Normal Map
  • Symbolansicht
    • Als Bilddatei exportieren...
  • Schnitte
    • Als DXF exportieren
