Für Fortgeschrittene: Eigenes Strukturmodul für den V-Ausschnitt Beginn

Neues Strickelement

Ablage im Knit Explorer

Neues lokales Strickelement

Ablage im geöffneten Muster-Projekt

Neues Strickelement erstellen:

1: Beim Start der CREATE PLUS auf das Symbol Neues Strickelement klicken.
- oder-
Im Knit Explorer auf das Symbol Neues Strickelement klicken
- oder -
In der Registerkarte Module im Kontextmenü Neues Modul erstellen auswählen.

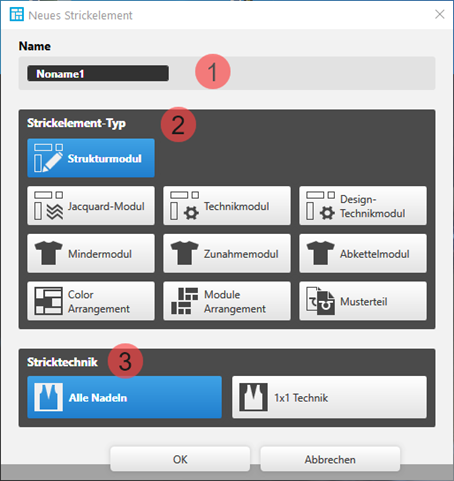

2: Der Dialog Neues Strickelement wird geöffnet


1	Name	Namen für das neue Strickelement eingeben.
2	Strickelement-Typ	Auswahl der Vorlage (Template) für das neue Strickelement : Die Vorlage bestimmt die grundlegenden Eigenschaften.
3	Stricktechnik	Auswahl der Basisstrickart für das neue Strickelement Alle Nadeln 1x1 Technik

3: Gewünschte Einstellungen vornehmen.

4: Dialog mit Taste OK schließen.

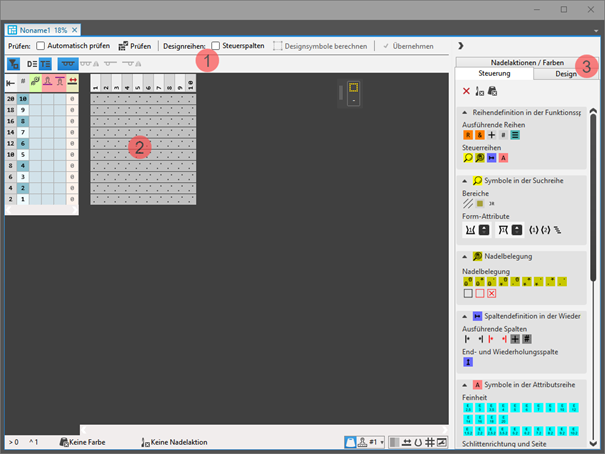

Toolfenster mit dem entsprechenden Template erscheint.

1	Prüfen		Automatisch	Automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau wird nicht ausgeführt.
			Automatisch	Automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau wird ausgeführt.
			Prüfen	Überprüfung des erstellten Strickelements auf korrekten Aufbau.
	Designreihen		Steuerspalten	Keine Übernahme der Steuerspalten-Daten aus den Technikreihen in die Designreihen
			Steuerspalten	Übernahme der Steuerspalten-Daten aus den Technikreihen in die Designreihen
		: Die Informationen aus den Designreihen werden beim Zeichnen im Designmuster angezeigt. Stehen die Steuerspalten-Daten nur in den Technikreihen, so werden die Daten erst bei der Technik-Bearbeitung eingetragen.
			Selektion	Im selektierten Bereich die Designsymbole für die Technikreihen erstellen lassen.
	Grau: Auswahlmöglichkeiten zum Filtern der Anzeige ist ausgeschaltet. Blau: Auswahlmöglichkeiten zum Filtern der Anzeige ist eingeschaltet.
	Grau: Designreihen werden in der Ansicht nicht angezeigt Blau: Designreihen werden in der Ansicht angezeigt : Die Informationen aus den Designreihen werden beim Zeichnen im Designmuster angezeigt. Designreihen werden standardmäßig aus der erstellten Technikreihe generiert.
	Grau: Technikreihen werden in der Ansicht nicht angezeigt. Blau: Technikreihen werden in der Ansicht angezeigt. : Die Informationen aus den Technikreihen werden bei der Technik-Bearbeitung ins Muster eingefügt.
Darstellung der Symbole:		Grau: Wird nicht angezeigt. Blau: Wird angezeigt.
		Anzeige des Zeichenbereichs für Stricken auf allen Nadeln.
		Anzeige des Zeichenbereichs für Stricken auf allen Nadeln gespiegelt. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
		Anzeige des Zeichenbereichs für Stricken in 1x1-Technik. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
		Anzeige des Zeichenbereichs für Stricken in 1x1-Technik gespiegelt. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
2	Anzeige des entsprechenden Templates mit Steuerspalten und Zeichenbereich
3	Steuerung	Registerkarte mit allen Attributen zum Erstellen der verschiedenen Strickelement-Typen
	Design	Registerkarte mit Symbolen für das Modifizieren / Erstellen von Designreihen
	Nadelaktionen / Farben	Registerkarte mit Nadelaktionen und den Musterfarben

5: Template in Breite und Höhe durch Löschen / Einfügen von Reihen / Spalten anpassen.

6: Registerkarte Nadelaktionen / Farben auswählen.

7: Anzeige Technikreihen auswählen.

8: In die Technikreihen des neuen Strickelements mit Nadelaktionen und ohne Musterfarbe die Struktur zeichnen.
-oder-
Mit Nadelaktionen und gewünschter Musterfarbe die Struktur zeichnen.

Die Designreihen werden automatisch generiert.

Struktur ohne Musterfarbe		Struktur mit Maschenlängen

1	Symbol Transparent	Im Designmuster in der Darstellung Maschenlänge anzeigen die Maschenlängen für vorne und hinten einzeichnen.
2	Nadelaktionen Ohne Musterfarbe: Eintrag erfolgt farbunabhängig im Designmuster Mit Musterfarbe: Eintrag erfolgt mit der verwendeten Musterfarbe im Designmuster

9: Eventuell weitere Steuerspalten-Daten in den Technikreihen definieren.

10: Diese Steuerspalten-Daten mit aktiver Taste Steuerspalten in die Designreihen übernehmen.

11: Mit Taste Prüfen das Strickelement auf korrekten Aufbau überprüfen.

12: Strickelement speichern und schließen.

Neues lokales Strickelement erstellen:

Ein Projekt ist angelegt und geöffnet.

13: Im Toolfenster Module die Registerkarte Module auswählen.

14: Kontextmenü Neues Modul erstellen im Toolfenster aufrufen.

Der Dialog Neues Strickelement erscheint.

15: Gewünschtes Template auswählen.

16: Stricktechnik für das ausgewählte Template wählen.

17: Eingaben mit OK bestätigen.

Toolfenster mit Template wird geöffnet.

1	Prüfen		Automatisch	Automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau wird nicht ausgeführt.
			Automatisch	Automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau wird ausgeführt.
			Prüfen	Überprüfung des erstellten Strickelements auf korrekten Aufbau.
	Designreihen		Steuerspalten	Keine Übernahme der Steuerspalten-Daten aus den Technikreihen in die Designreihen
			Steuerspalten	Übernahme der Steuerspalten-Daten aus den Technikreihen in die Designreihen
		: Die Informationen aus den Designreihen werden beim Zeichnen im Designmuster angezeigt. Stehen die Steuerspalten-Daten nur in den Technikreihen, so werden die Daten erst bei der Technik-Bearbeitung eingetragen.
			Selektion	Im selektierten Bereich die Designsymbole für die Technikreihen erstellen lassen.
	Grau: Auswahlmöglichkeiten zum Filtern der Anzeige ist ausgeschaltet. Blau: Auswahlmöglichkeiten zum Filtern der Anzeige ist eingeschaltet.
	Grau: Designreihen werden in der Ansicht nicht angezeigt Blau: Designreihen werden in der Ansicht angezeigt : Die Informationen aus den Designreihen werden beim Zeichnen im Designmuster angezeigt. Designreihen werden standardmäßig aus der erstellten Technikreihe generiert.
	Grau: Technikreihen werden in der Ansicht nicht angezeigt. Blau: Technikreihen werden in der Ansicht angezeigt. : Die Informationen aus den Technikreihen werden bei der Technik-Bearbeitung ins Muster eingefügt.
Darstellung der Symbole		Grau: Wird nicht angezeigt. Blau: Wird angezeigt.
		Anzeige des Zeichenbereichs für Stricken auf allen Nadeln.
		Anzeige des Zeichenbereichs für Stricken auf allen Nadeln gespiegelt. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
		Anzeige des Zeichenbereichs für Stricken in 1x1-Technik. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
		Anzeige des Zeichenbereichs für Stricken in 1x1-Technik gespiegelt. : Anzeige nur möglich, wenn dieser Zeichenbereich erstellt ist.
2	Anzeige des entsprechenden Templates mit Steuerspalten und Zeichenbereich
3	Steuerung	Registerkarte mit allen Attributen zum Erstellen der verschiedenen Strickelement-Typen
	Design	Registerkarte mit Symbolen für das Modifizieren / Erstellen von Designreihen
	Nadelaktionen / Farben	Registerkarte mit Nadelaktionen und den Musterfarben

18: Template in Breite und Höhe durch Löschen / Einfügen von Reihen / Spalten anpassen.

19: Registerkarte Nadelaktionen / Farben auswählen.

20: Anzeige Technikreihen auswählen.

21: In die Technikreihen des neuen Strickelements mit Nadelaktionen und ohne Musterfarbe die Struktur zeichnen.
-oder-
Mit Nadelaktionen und gewünschter Musterfarbe die Struktur zeichnen.

Die Designreihen werden automatisch generiert.

Struktur ohne Musterfarbe		Struktur mit Maschenlängen

1	Symbol ‚Transparent‘	Im Designmuster in der Darstellung Maschenlänge anzeigen die Maschenlängen für vorne und hinten einzeichnen.
2	Nadelaktionen Ohne Musterfarbe: Eintrag erfolgt farbunabhängig im Designmuster Mit Musterfarbe: Eintrag erfolgt mit der verwendeten Musterfarbe im Designmuster

22: Eventuell weitere Steuerspalten-Daten in den Technikreihen definieren.

23: Diese Steuerspalten-Daten mit aktiver Taste Steuerspalten in die Designreihen übernehmen.

24: Mit Taste Prüfen das Strickelement auf korrekten Aufbau überprüfen.

25: Toolfenster mit X schließen.

Neues lokales Strickelement wird in der Registerkarte Module abgelegt.

Eigenschaften eines Strickelements

Die Eigenschaften bestimmen das Verhalten, die Darstellung und die Größe eines Strickelements.

Dialog Eigenschaften :

26: Modul selektieren.

27: Kontextmenü öffnen.

28: Eigenschaften auswählen.

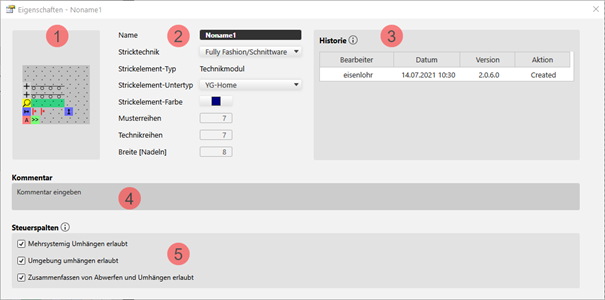

Der Dialog Eigenschaften wird geöffnet.

Beispiel für ein Technikmodul:


1	Grafische Darstellung des ausgewählten Strickelement-Typs
2	Name	Name des Strickelements
	Stricktechnik	Definition der Stricktechnik für die Verwendung im Muster
	Strickelement-Typ	Anzeige des gewählten Strickelement-Typs : Wie bei der Erstellung definiert. Für Fortgeschrittene: Eigenes Strukturmodul für den V-Ausschnitt Beginn
	Strickelement-Untertyp	Auswahl von Untertypen entsprechend des gewählten Strickelement-Typs : Nicht für alle Strickelement-Typen vorhanden.
	Strickelement-Farbe	Definition einer Farbe zur Anzeige des Strickelements im Dokumentenfenster mit der Einstellung Modulfarbe
				Anzeigefarbe für die verschiedenen Strickelemente / Module
				Anzeigefarbe für Strukturmodule in den verschiedenen Stricktechniken
	Musterreihen	Anzahl an Musterreihen im Strickelement
	Technikreihen	Anzahl an Technikreihen im Strickelement
	Breite [Nadeln]	Anzahl an Nadeln in einer Reihe des Strickelements
3	Historie	Anzeige des Bearbeitungsstands von der Ersterstellung bis zur letzten Änderung: Bearbeiter Datum Version Aktion
4	Kommentar	Eingabe eines Kommentars oder einer Beschreibung
5	Steuerspalten	Optionen für die Steuerspalten Mehrsystemig Umhängen erlaubt Umgebung umhängen erlaubt Zusammenfassen von Abwerfen und Umhängen erlaubt
			Nicht zugelassene Optionen unterdrücken die entsprechende Funktion in den Steuerspalten im Bereich dieses Strickelements
			Zugelassene Optionen lassen die entsprechende Funktion in den Steuerspalten im Bereich des Strickelements zu.

29: Gewünschte Eigenschaften setzen.

30: Dialog mit schließen.

Eigenschaften werden bei der Verwendung im Muster angewendet.

Schnitt ist im Designmuster positioniert.

31: Dokumentenfenster xxx mit aufgelegter Form über das Ebenen-Steuerelement umschalten auf Linienschnitt-Ebene bearbeiten (Y) .

32: In dieser Ansicht den Cursor an der Position platzieren, an welcher der Markierungspunkt gesetzt werden soll.

33: Kontextmenü öffnen -> Markierungspunkt hinzufügen auswählen.

Grüner Markierungspunkt wird an dieser Position eingefügt.

34: Cursor auf dem Punkt positionieren.

35: Mit RMT das Kontextmenü öffnen -> Eigenschaften auswählen.

Toolfenster Markierungspunkteigenschaften wird geöffnet.

36: Folgende Einstellungen vornehmen:

Name: Name für den Markierungspunkt
Inhalt: Erstelltes Strickelement aus Knit Explorer oder aus Registerkarte Module (lokales Strickelement) zuordnen
Ausrichtung:

Anker: Auswahl des Referenzpunktes (Hotspot) im Strickelement
Abstand: Platzierung in Bezug auf den Anker

37: Toolfenster schließen.

Möglichkeiten der Ablage von eigenen Strickelementen:

Im Knit Explorer
: Strickelement steht für alle Projekte zur Verfügung
Im Muster-Projekt
: Projektbezogenes, lokales Strickelement
Strickelement kann gespeichert werden.

Datei -> Speichern unter
: Strickelement wird in beliebiges Verzeichnis auf dem PC als xx.smf-Datei gespeichert.
