Schritt für Schritt zum Muster 'Pattern-7'

Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.

1: Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.

2: Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben zum Zeichnen des Motivs auswählen:

Garnfarben:

: Fadenführer werden nicht automatisch auf den Fadenführerschienen platziert.
Die Fadenführergrundstellung wird bei der Technik-Bearbeitung ermittelt.

3: Im Designmuster das gewünschte Motiv zeichnen.

Beispiel mit 3 Garnfarben ohne Form
	Musterausschnitt : Für die Garnfarbe #1 (weiß) gibt es in der Tabelle Farbparameter einen Tabelleneintrag. Dies bedeutet, dass für die weiße Farbe links und rechts nur eine Vorgabe in der Tabelle Farbparameter vorgenommen werden kann.

	: Im Designmuster wird z.B. auf der linken Seite die Garnfarbe #1 getauscht zu Garnfarbe #3. Somit wird in der Tabelle Farbparameter ein Tabelleneintrag für die Garnfarbe #3 eingetragen. Dies bedeutet, dass für die linke und rechte Seite des Motivs verschiedene Vorgaben in der Tabelle Farbparameter vorgenommen werden können. Hinweis: Anstelle der Verwendung einer neuen Garnfarbe, kann auch für die Garnfarbe #1 eine Unterfarbe angelegt werden.

4: Im Designmuster eventuell das Motiv entsprechend anpassen.

5: Zum Erstellen eines projektbezogenen Linienschnitts im Toolfenster die Registerkarte Schnitte auswählen.

6: Mit RMT das Kontextmenü öffnen -> Neuen Schnitt in Größe M erstellen… auswählen.

Toolfenster Neuer Linienschnitt wird geöffnet.

7: Gewünschte Eingaben vornehmen:

Schnittname : beliebig
Eingabeformat : Masche

8: Mit Taste OK bestätigen.

Neuer Linienschnitt (Grundschnitt) wird in der Registerkarte Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.

: Die Standard-Attribute werden für die Schnittkanten des Linienschnitts verwendet.
Menü Datei -> Optionen -> Linienschnitt -> Optionen für neuen Linienschnitt

9: Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste Schnittbearbeitung unter Eigenschaften die Taste Linientabelle anklicken.
- oder -
Im Dokumentfenster Neuer Schnitt xx [Größe x] die angezeigte Grafik verwenden.

: Die Methode (Tabelle oder Grafik) zur Erstellung eines projektbezogenen Linienschnitts ist frei wählbar, da die Ansichten immer synchron aktualisiert werden.

10: Neue Schnittlinien in Tabelle einfügen und gewünschte Werte für den Grundschnitt eingeben.

Den Schnittlinien werden die Standard-Attribute aus Konfiguration zugeordnet.

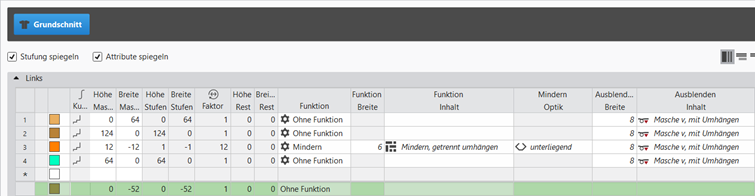

Beispiel: Linienschnitt für Pattern-7

Grundschnitt: Vorderteil ohne Ausschnitt

Regeln zur Erstellung einer Form für die Strickart RL:

Beispiel Vorderteil:

Formattribute	Regeln / Mögliche Einstellungen
Strickart:	Rechts - Links
Stufenbreite bei Zunahme	1 Nadel (Masche) pro Strickreihe
Stufenhöhe bei Zunahme	Beliebig
Reihenanzahl ohne Formänderung	Beliebig
Stufenbreite bei Minderung	1 - 3 Nadeln (Maschen)
Stufenhöhe bei Minderung	Beliebig
Ausblendbreite	Beliebig
Strickart für Ausblenden	Masche vorne mit Umhängen
Abkettel Breite:	Stufung > 3 Maschen
Abkettel-Methoden	Abketteln, Struktur, einflächig Abketteln, RL, 01 Abketteln, RL, 02

11: Den Schnittlinien die gewünschten Attribute zuordnen.

12: Im Toolfenster Schnitte den erstellten Schnitt mit LMT selektieren.

13: Kontextmenü öffnen -> Schnitt positionieren -> Mustername auswählen.

Der Schnitt liegt schwebend im ausgewählten Grundmuster.

14: Zum Positionieren des Schnittes die Taste im Dokumentenfenster aktivieren.

15: Gegebenenfalls Technik- Bearbeitung durchführen..
: Nach Durchführung der Technik- Bearbeitung können Sie das Resultat der automatischen Aufarbeitung betrachten und abwägen, ob Korrekturen / Optimierungen erforderlich sind.

16: Zurück zum Designmuster , um musterbezogene Änderungen vorzunehmen.

17: Hierfür das Toolfenster Fadenführer öffnen.

18: In der Tabelle Farbparameter gegebenenfalls gewünschte Änderungen in den folgenden Gruppen vornehmen:

Ein-/Ausstricken
Intarsia-Bindung
Randbearbeitung

19: Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:

Maschenlänge (NP)
Hauptabzug (WMF)
Geschwindigkeit (MSEC)

20: Gegebenenfalls im Dialog Konfiguration in der Registerkarte Weitere Einstellungen gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.

Zur Optimierung der Produktionszeit werden mehrere Fadenführer durch die Technikbearbeitung (Strickfolge) in einem System zusammengefasst.

:
Die Fadenführer werden nur dann zusammengefasst, wenn dies aufgrund der Farbfeldabstände möglich ist.
Das Resultat ist nach Technikbearbeitung in der Symbolansicht sichtbar.

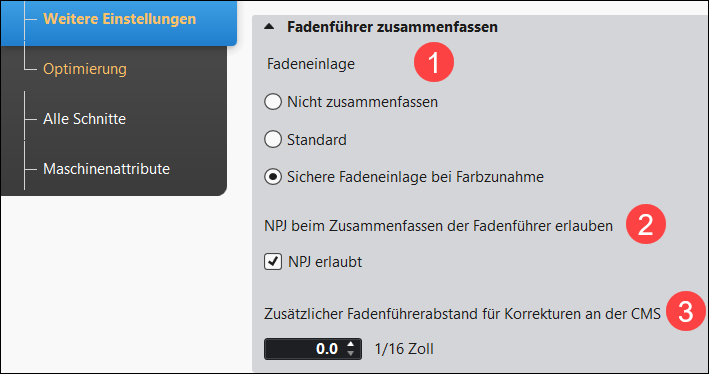

Möglichkeiten im Dialog Konfiguration

1: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

2: Registerkarte Weitere Einstellungen auswählen .

3: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.

Fadeneinlage:
Sichere Fadeneinlage bei Farbzunahme ist aktiv (Standard)


1	Fadeneinlage
			Nicht zusammenfassen (Standardvorgabe)
			Kein automatisches Zusammenfassen der Fadenführer. : Hohe Laufzeit durch regelmäßigen Strickablauf bei Intarsia. Schöne, gleichmäßige Bindung an den Farbfeldrändern
		Standard
		Automatisches Zusammenfassen der Fadenführer, wobei das Resultat nicht beeinflussbar ist. : Kürzeste Laufzeit mit eventuellen Problemen bei der Intarsia-Bindung (Fang) am Farbfeldrand.
		Sichere Fadeneinlage bei Farbzunahme
		Automatisches, gleichmäßiges Zusammenfassen der Fadenführer mit optimiertem Strickablauf zur sicheren Fadeneinlage der Fangbindung. : Gleichmäßige Intarsia-Bindung am Farbfeldrand wird erreicht. Reduzierte Laufzeit ohne Probleme bei der Intarsia-Bindung (Fang)
2	NPJ beim Zusammenfassen der Fadenführer erlauben
		NPJ erlaubt (Standardeinstellung) Resultat: Zwei Farbbereiche dürfen aufgrund der Abstände und den unterschiedlich definierten Festigkeiten (NP) durch die Technikbearbeitung zusammengefasst werden.
		NPJ erlaubt ist deaktiviert Resultat: Zwei Farbbereiche dürften aufgrund der Abstände zusammengefasst werden. Wegen den unterschiedlich definierten Festigkeiten (NP) werden diese Farbbereiche durch die Technikbearbeitung nicht zusammengefasst.
3	Zusätzlicher Fadenführerabstand für Korrekturen an der Maschine (YC/YCI)
	1/16 Zoll			Sicherheitsabstand einstellen, um Korrekturen an der Maschine (YC/YCI im Setup) durchführen zu können. Standardwert: 0 : Besonders bei gröberen Feinheiten kann ein geringerer Fadenführerabstand eingestellt werden.

21: Technik- Bearbeitung starten.
Mit Taste Symbol-Ansicht nach Technik-Bearbeitung anzeigen.

Die Fadenführer werden nach den eingestellten Vorgaben und den Intarsia-Regeln (konstruktive Gegebenheiten der I-Fadenführer auf der Maschine) automatisch zusammengefasst.

Einstellung im Dialog Konfiguration

4: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

5: Registerkarte Weitere Einstellungen auswählen.

6: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen:

Fadeneinlage : Nicht zusammenfassen ist aktiv

7: Technik- Bearbeitung starten.

Die Fadenführer werden nicht automatisch zusammengefasst. Dies entspricht einem schönen, gleichmäßigen Intarsia-Strickablauf mit hoher Maschinenlaufzeit.
