Arbeiten mit dem Strickelement-Typ 'Color Arrangement'

Verwendung von Color Arrangements

Mit Hilfe eines oder mehreren Color Arrangements kann man in einem Muster bereichsweise oder im gesamten Muster den Strickablauf manuell beeinflussen.
Zur Verwendung von Color Arrangements ist es notwendig, die Bereiche im Muster mit verschiedenen Musterfarben (Garn-, Magazin- oder Fadenführerfarben) zu zeichnen.
Anhand der verschiedenen Farben kann man über das Color Arrangement nun diese Bereiche stricktechnisch beeinflussen.

Möglichkeiten zur Erstellung eines neuen Color Arrangements

Beispiel zur Erklärung für das Arbeiten mit einem Color Arrangement

Verhalten eines Color Arrangements am Beispiel eines Musters mit 3 Farbstreifen

Arbeitsschritte zur Erstellung eines Color Arrangements

  1. Ein Muster-Projekt ist geöffnet.
    1
    Designmuster mit den notwendigen Farben aus den verschiedenen Tabellen zeichnen:
  • Garnfarben
  • Magazinfarben
  • Fadenführer-Farben

: Im Bespiel 3 Farbstreifen mit beliebigen Garnfarben

    2
    In der Steuerspalte Musterreihe die ersten 2 Musterreihen selektieren.
    2. 3
    Cursor im Musterbereich platzieren.
    4
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
    - oder -
    Direkt auf in der Multifunktionsleiste klicken.

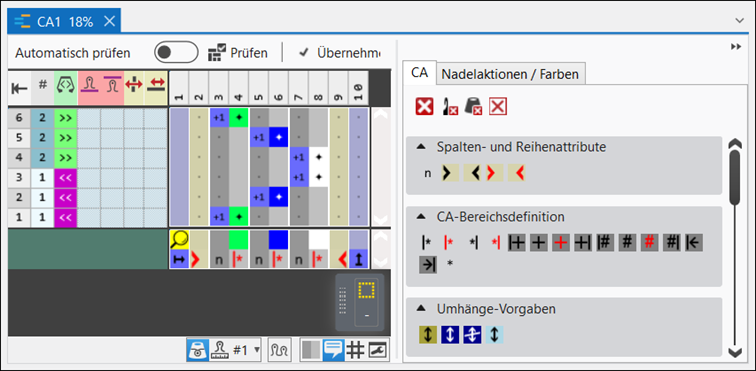

  2. Der Color Arrangement Editor wird mit Anzeige des ‚Standardstrickablauf für Intarsia‘ aus den selektierten Musterreihen geöffnet.

Color Arrangement Editor

Suchbereich

CREATE PLUS sucht in den selektierten Musterreihen von links nach rechts nach vorhandenen Farben.
Diese Farben werden im Color Arrangement Editor als Farbsegmente mit Suchfarben im Suchbereich eingetragen.
Unterhalb der Suchfarbe wird standardmäßig das Wiederholungs-Symbol gesetzt, um die Information entsprechend der Information aus der Quellreihe zu wiederholen.

Ausführender Bereich

Diese Farben plus das Symbol Transparent werden auch im Ausführenden Bereich in die Farbspalten der Farbsegmente in einer separaten Reihe bei der entsprechenden Suchfarbe eingetragen.
Das Symbol Transparent erlaubt dem CA, die in der Quellreihe vorhandenen Nadelaktionen zu lesen.

Der Strickablauf der ausführenden Farben (= Fadenführer) entspricht einer Intarsia-Stricksequenz.
Jede Reihe wird mit der Bezugsreihennummer (+1) in der Bezugsspalte gekennzeichnet.

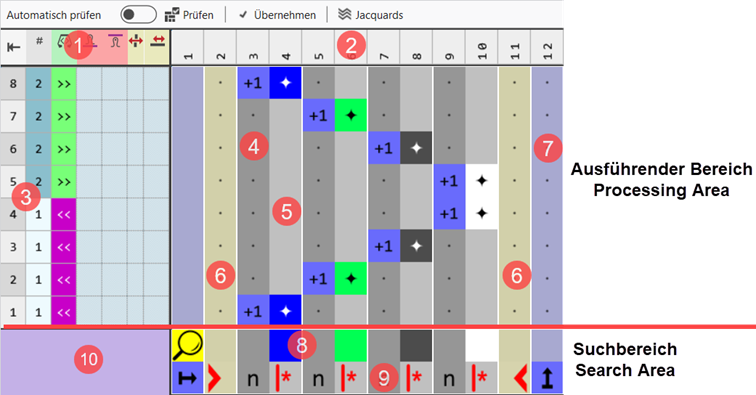

Color Arrangement Editor

Bezeichnung der Reihen und Spalten im Color Arrangement Editor (CA)

1

Steuerspalten

: Alle Steuerspalten sind verfügbar

2

Spaltenleiste mit Nummerierung

  • zur Selektion von Spalten

3

Reihenleiste mit Nummerierung

  • zur Selektion von Reihen
  • Steuerspaltendaten für Musterreihen

Ausführender Bereich

Suchbereich

4

Bezugsspalte mit Bezugsnummern

  • für Bezugsreihen
  • für Zusatzreihen

8

Suchreihe mit den Suchfarben

5

Farbspalte im Farbsegment

  • gleiche Farben wie im Suchbereich
  • plus Symbol für ‚Transparent‘

Beispiel:

9

Spalten- und Reihenattribute

  • CA-Bereichsdefinition (Funktionen der Suchfarben)

6

Formspalte

  • bei Fully Fashion
  • bei Knit & Wear

10

Farbe des Farbeintrags in der Steuerspalte

: Kann in den Eigenschaften des Strickelements geändert werden.

7

Spalte zum Definieren einer Reihenwiederholung

Automatisch prüfen

Keine automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau

:

  • Prüfung manuell mit Prüfen ausführen.
  • Beim Schließen des Dialogs findet automatisch eine Prüfung statt.

Automatische Überprüfung des erstellten Strickelements auf korrekten Aufbau wird ausgeführt.

:

  • Taste Prüfen ist inaktiv.

Prüfen

Taste zum manuellen Prüfen der Einträge im Color Arrangement

Übernehmen

Änderungen übernehmen, ohne den Editor zu schließen

Jacquards

Toolfenster Jacquards öffnen.
Zur Anzeige der im Designmuster eingefügten Jacquards.

Bedeutung und Verhalten der Bezugsreihennummern in der Bezugsspalte

Die Ziffer in der Bezugsspalte verweist auf die entsprechende Reihe im Quellmuster (Design-Muster) oder auf eine Zusatzreihe.

Zwei Möglichkeiten der Bezugsreihennummerierung:

  • Bezugsnummer für Bezugsreihen (blaue Symbole ) zur Aufarbeitung von Quellreihen aus dem Designmuster
    : alle Informationen aus den Steuerspalten werden übernommen.
    • Arbeiten mit den Ziffern , und
      : Die Bezugsreihen im Quellmuster werden durch die Verwendung von diesen Ziffern bei der Wiederholung automatisch weitergezählt und abgearbeitet. Bei der ersten Anwendung eines CA’s wird das Symbol ‚+‘ unterdrückt.
      Hinweis:
      Bei der Fehlersuche im aufgearbeiteten Muster ist es schwieriger die korrekte Bezugsreihennummer ausfindig zu machen.
    • Arbeiten mit den Ziffern bis und größer
      : Die Bezugsreihen im Quellmuster werden durch die Verwendung von diesen Ziffern als fester Wert vorgegeben. Erst durch die Wiederholung des CA’s in der Steuerspalte werden die Reihen im Quellmuster hochgezählt und abgearbeitet.
      Hinweis:
      Bei der Fehlersuche im aufgearbeiteten Muster ist es einfacher die korrekte, zugehörige Bezugsreihennummer ausfindig zu machen.

Inhalt von Bezugsreihen

Eigenschaften und Verhalten

Mit Garnfarbe / Fadenführerfarbe

Nur Farbe

Nadelaktionen und Module werden aus der Bezugsreihe (Quellreihe) des Basismusters gelesen.

Farbe und Nadelaktion (Stricken)

Nadelaktionen und Module aus der Bezugsreihe (Quellreihe) des Basismusters werden mit den eingezeichneten Nadelaktionen überschrieben.

Andere Farbe

Nadelaktionen und Module werden aus der Bezugsreihe (Quellreihe) des Basismusters gelesen und mit eingezeichneter Farbe gearbeitet.

Andere Farbe und Nadelaktion (Stricken)

Nadelaktionen und Module aus der Bezugsreihe (Quellreihe) des Basismusters werden mit der eingezeichneten Farbe und eingezeichneten Nadelaktion überschrieben.

Ohne Garnfarbe / Fadenführerfarbe

Nicht erlaubt

Verhalten:

  • Ist in einer Bezugsreihe im CA keine Nadelaktion Stricken enthalten, so werden die Daten (Nadelaktion und Module) aus der entsprechenden Bezugsreihe (Quellreihe) des Basismusters gelesen.
  • Ist in einer Bezugsreihe im CA die Nadelaktion Stricken enthalten, so werden aus der Bezugsreihe (Quellreihe) des Basismusters die Musterparameter der Steuerspalten übernommen.
  • In Bezugsreihen im CA mit Garnfarbe/ Fadenführerfarbe und Nadelaktion Stricken wird eine automatische Fangbindung zum benachbarten Farbfeld eingetragen.
  • Bezugsnummer für Zusatzreihen (rosa Symbole ) zur Verwendung von nichtstrickenden und/oder strickenden zusätzlichen Reihen im CA (keine zugehörige Quellreihe im Designmuster vorhanden)
    : keine Informationen aus den Steuerspalten werden übernommen.
    Ausnahme: Maschenlängen vorne und hinten
    • Arbeiten mit den Ziffern , und
      : Bei der Verwendung dieser Ziffern besteht kein Bezug zu einer Reihe aus dem Quellmuster. Durch das Symbol‘+‘ werden auch die Zusatzreihen weitergezählt und nach der entsprechenden Quellreihe zusätzlich eingefügt.
    • Arbeiten mit den Ziffern bis und größer
      : Bei der Verwendung dieser Ziffern besteht ein fester Bezug zu einer Reihe aus dem Quellmuster nach welcher die zusätzliche Reihe im Designmuster eingefügt wird.

Inhalt von Zusatzreihen

Eigenschaften und Verhalten

Mit Garnfarbe / Fadenführerfarbe

Wenn Sie in eine Farbspalte Zusatzreihen mit Garnfarbe/ Fadenführerfarbe einfügen, so müssen Sie eine Nadelaktion Stricken einzeichnen.

Ohne Garnfarbe / Fadenführerfarbe

Wenn Sie in eine Farbspalte Zusatzreihen ohne Garnfarbe/ Fadenführerfarbe einfügen, so müssen Sie eine Nadelaktion Umhängen, Abwerfen oder Kulieren (kein Stricken) einzeichnen.

Verhalten:

  • Zusatzreihen müssen Nadelaktionen enthalten, da keine Daten aus der Bezugsreihe des Basismusters (Quellmuster) gelesen werden.
  • In Zusatzreihen mit Garnfarbe/ Fadenführerfarbe und Nadelaktion Stricken wird keine automatische Fangbindung zum benachbarten Farbfeld eingetragen.
  • In Zusatzreihen mit Garnfarbe/ Fadenführerfarbe und Nadelaktion Stricken werden keine Musterparameter übernommen.
    Ausnahme: NP-Daten.

Registerkarte CA im Color Arrangement Editor

Symbole zum Bearbeiten eines Color Arrangements

1

Spalten- und Reihenattribute

Bezugsspalte

Markierung der Spalte für die Bezugsnummern

Linke Schnittbereichsspalte

Strickkante in der Strickteilmitte rechts

: Entspricht dem Zähler #RM.

Rechte Schnittbereichsspalte

Strickkante in der Strickteilmitte links

: Entspricht dem Zähler #LM.

Linke Strickteilspalte

Linke Außenkante eines Strickteils.

: Entspricht dem Zähler #L.

Rechte Strickteilspalte

Rechte Außenkante eines Strickteils.

: Entspricht dem Zähler #R.

2

CA-Bereichsdefinition

Wiederholung ab der linken Musterspalte

Markierten Spaltenbereich innerhalb der Farbe relativ zur ersten Musterspalte wiederholen.

Wiederholung nach rechts

Markierten Spaltenbereich ab der linken Farbfeldgrenze wiederholen.

Wiederholung ab der rechten Musterspalte

Markierten Spaltenbereich innerhalb der Farbe relativ zur letzten Musterspalte wiederholen.

Wiederholung nach links

Markierten Spaltenbereich ab der rechten Farbfeldgrenze wiederholen.

Überbreite, überschreibend, mit Wiederholung ab dem linken Musterrand

Zusätzliche Spalte links relativ zur ersten Musterspalte von einem Farbbereich überschreibend eintragen.

Überbreite, überschreibend

Zusätzliche Spalte links und / oder rechts von einem Farbbereich überschreibend eintragen.

Überbreite

Zusätzliche Spalte links und / oder rechts von einem Farbbereich nicht überschreibend eintragen.

Überbreite, überschreibend, mit Wiederholung ab dem rechten Musterrand

Zusätzliche Spalte rechts relativ zur letzten Musterspalte von einem Farbbereich überschreibend eintragen.

Auswirkung von Überbreite:
Farbbereich wird bis max. Formrand verbreitert.

Verwendung:
Beispiel für Intarsia-Bindung am Farbfeldrand

Überbreite am Formrand, überschreibend, mit Wiederholung ab dem linken Musterrand

Zusätzliche Spalte links relativ zur ersten Musterspalte von einem Farbbereich am Formrand überschreibend eintragen

Überbreite am Formrand, überschreibend

Zusätzliche Spalte links und / oder rechts von einem Farbbereich am Formrand überschreibend eintragen.

Überbreite am Formrand

Zusätzliche Spalte links und / oder rechts von einem Farbbereich am Formrand nicht überschreibend eintragen.

Überbreite am Formrand, überschreibend, mit Wiederholung ab dem rechten Musterrand

Zusätzliche Spalte rechts relativ zur letzten Musterspalte von einem Farbbereich am Formrand überschreibend eintragen.

Auswirkung von Überbreite am Formrand:
Farbbereich wird über den Formrand hinaus um die angegebene Spaltenanzahl verbreitert.
Dabei wird Außerhalb Form auf Innerhalb Form gesetzt.

: Formkanten werden nicht verschoben, Attribute werden verbreitert.

Linker Gestrickrand

Ausblenden am linken Gestrickrand in der gezeichneten Breite.

Rechter Gestrickrand

Ausblenden am rechten Gestrickrand in der gezeichneten Breite.

Reihenwiederholung

Zum Definieren von Rapporten in der Spalte

: Sollen mehrere Rapporte im CA definiert werden, so kann man die Reihenwiederholung optisch zusätzlich mit Definitionsfarben kennzeichnen. Bei aneinander liegenden Rapporten muss eine Definitionsfarbe zwingend verwendet werden, da diese den Beginn und das Ende eines Rapportes definiert.

3

Umhänge-Vorgaben

Vorgaben für Form-Umhängen

Musterreihe für Minder- und Zunahme-Umhängen festlegen

Vorgaben für Struktur-Umhängen

Musterreihe für das Struktur-Umhängen festlegen.
Vorgezogen oder verzögert

Strukturumhängen nicht erlaubt

Musterreihe, in welcher das Struktur-Umhängen nicht ausgeführt werden darf, festlegen

Vorgaben für Auto-Umhängen

Musterreihe für das Auto-Umhängen festlegen

4

Bezugsnummern

Für Bezugsreihen

Bezugsreihen-Nummer beibehalten

Vorige Bezugsreihen-Nummer bleibt erhalten, d.h. die Bezugsreihen-Nummer wird nicht weitergezählt.

Bezugsreihen-Nummer um 1 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 1 weitergezählt.

: In der ersten Reihe des CA’s wird das Symbol ‚+‘ nicht ausgeführt, d.h. es entspricht dem Eintrag von .

Bezugsreihen-Nummer um 2 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 2 weitergezählt, d.h. eine Musterreihe wird übersprungen.

bis

Bezugsreihen-Nummer von 1 bis 20

Auswahl der Bezugsreihen-Nummern zur Nummerierung der Bezugsreihen im Designmuster

Auswahl weiterer Bezugsreihen-Nummern größer 20

Für Zusatzreihen

Zusatzreihen-Nummer beibehalten

Vorige Bezugsreihen-Nummer bleibt erhalten, d.h. die Bezugsreihen-Nummer wird nicht weitergezählt.

Zusatzreihen -Nummer um 1 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 1 weitergezählt.

Zusatzreihen -Nummer um 2 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 2 weitergezählt, d.h. eine Musterreihe wird übersprungen.

bis

Zusatzreihen -Nummer von 1 bis 20

Auswahl der Zusatzreihen-Nummern zur Nummerierung der Zusatzreihen im Color Arrangement

Auswahl weiterer Zusatzreihen-Nummern größer 20

5

Reihenwiederholung / Alternative Überbreite

bis

Reihenwiederholung oder Überbreite 1 bis 20

Zahlen zum Definieren von

  • Wiederholfaktor bei Reihenwiederholungen
  • Definition bei Verwendung der ‚alternativen Überbreite‘

Reihenwiederholung oder Überbreite 21 und höher

6

Nadelbezogene Wiederholungen

Start der Wiederholung

Bereiche selektieren und entsprechend des Strickelemente-Typs definieren

  • Abketteln mit CA
  • Wiederholungen in einem Modul

Erste Wiederholung

Folgende Wiederholung

Ende der Wiederholung

Nadelbelegung löschen Wiederholung löschen Ein-/Ausstricken löschen

Markierte Bereiche löschen

7

Definitionsfarben

bis

Zur optischen Kennzeichnung von

  • Anschlusspunkten
  • Reihenwiederholungen (Rapporten)
  • Jacquardfarben im Strickelement-Typ Jacquard-Modul

8

CA-Platzhalterfarben

bis

Verwendung der Platzhalterfarben im Suchbereich und im ausführenden Bereich eines CA’s, um die Farben in den beiden Bereiche auf ‚transparent‘ zu setzen.
Dies bedeutet, dass die Farben im Muster an unterschiedlichen Positionen gezeichnet sein können.

: Zu beachten:

  1. In der Suchreihe dürfen Platzhalter-Farben nicht mit anderen Farben verwendet werden.
  2. Platzhalter-Farben in der Suchreihe erlauben auch die Verwendung von Platzhalter-Farben im ausführenden Bereich.

    1
    Im Editor mit den Werkzeugen für Color Arrangement aus den Registerkarten CA und / oder Nadelaktionen / Farben die gewünschten Änderungen vornehmen.
    2
    Mit Taste Prüfen: erstelltes Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    3
    Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.
    - oder -
    Toolfenster mit Taste schließen.
    4
    Abfrage mit gewünschter Taste schließen:
  • Speichern: Color Arrangement wird lokal im Toolfenster CA abgelegt.
  • Verwerfen: Änderungen werden nicht gespeichert.
  • Kopie: Geändertes Color Arrangement wird als Kopie im Toolfenster CA abgelegt.

: Farbe des Color Arrangements wird in die ersten beiden Reihen der Steuerspalte Color Arrangement eingetragen.

    5
    Gegebenenfalls zur Aufarbeitung mehrerer Reihen aus dem Quellmuster (Designmuster) das erstellte Color Arrangement über die Steuerspalte Color Arrangement in den gewünschten Bereich des Designmusters eintragen.
    : In diesen markierten Reihen werden die Daten des CA‘s angewendet..
    6
    Technik- Bearbeitung starten.
  1. Das Color Arrangement wird bei der Technik-Bearbeitung aufgelöst.
    2. 7
    Sintral erstellen.
    8
    Sintral-Check starten.
    9
    Extrahieren des Strickprogramms.
    10
    Strickprogramm in die Maschine laden.
