Beispiel 1: Color Arrangement für ‚Farbfolge ändern‘

Mit diesem Color Arrangement CA1 soll die Farbfolge beeinflusst werden, welche die Reihenfolge der strickenden Farben (Fadenführer) bestimmt.

Color Arrangement CA1 erstellen:

Das Muster-Projekt von Muster Pattern-7 ist geöffnet.
Muster im Designmuster ist aktiv.

: Zum Zeichnen des Grundmusters wurden Farben aus der Tabelle Garnfarben verwendet.

1: Gegebenenfalls Muster-Projekt unter neuem Namen speichern.

2: In der Steuerspalte Musterreihe die ersten 2 Musterreihen selektieren.

3: Cursor im Musterbereich platzieren.

4: Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
- oder -
Direkt auf in der Multifunktionsleiste klicken.

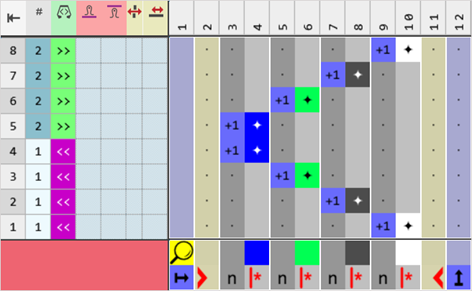

Der Color Arrangement Editor mit dem Original ‚Standardstrickablauf‘ der 2 selektierten Musterreihen wird geöffnet.

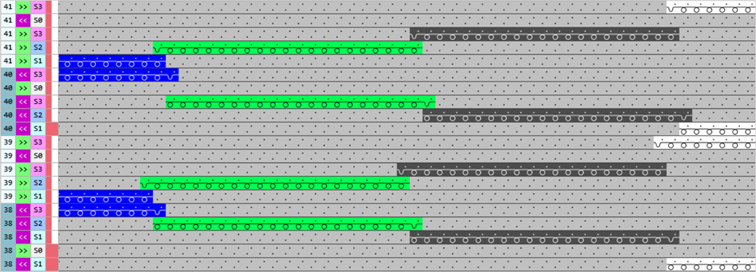

Resultat nach Technik-Bearbeitung

Standardstrickablauf aus Original CA
Fadenführer nicht zusammengefasst

: Dieser Strickablauf ist auch mit ‚Normal-Fadenführer‘ strickbar, da nie mehr als ein Fadenführer an einer Position steht und auch kein Fadenführer einen anderen passieren muss.

Die Farben (= Fadenführer) aus dem ‚ausführenden Bereich‘ des CA‘s werden entsprechend der Anzahl der Stricksysteme der gewählten Maschine abgearbeitet.

Suchbereich:
Das Symbol (Standardeintrag) wiederholt die Nadelaktion aus der Quellreihe im gesamten Farbbereich von links nach rechts
Ausführender Bereich:
Anhand des Symbols wird die zugehörige Nadelaktion aus der Quellreihe des Designmusters entsprechend der Suchfarbe ausgelesen und gestrickt.

5: Zeichenwerkzeug Verschieben auswählen.

6: Gewünschte Funktion in der Multifunktionsleiste definieren
- oder -
Mit Taste Strg + Leertaste das Popupfenster öffnen.

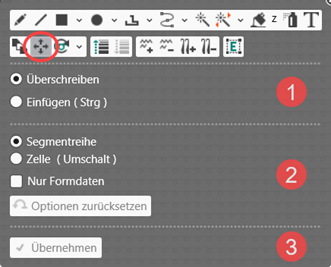

Popupfenster erscheint.

1	Modi für Zeichenwerkzeug Verschieben wählen Überschreiben Einfügen (Strg)
		Modus Überschreiben aktiv : Inhalt einer Selektion überschreibt den Inhalt einer bestehenden Segmentreihe / Zelle.
	oder
		Modus Einfügen (Strg) aktiv : Inhalt einer Selektion wird an Cursorposition zwischen bestehenden Segmentreihen / Zellen eingefügt.
2	Auswahl für den gewählten Modus Überschreiben / Einfügen Segmentreihe Zelle (Umschalt)
		Segmentreihe	Cursorposition in den Steuerspalten, so wird eine gesamte Reihe überschrieben oder eingefügt. Cursorposition im Farbsegment, so wird der Inhalt des Farbsegments überschrieben oder eingefügt
		Zelle (Umschalt)	Überschreiben oder Einfügen einer Zelle (Pixel)
		Nur Formdaten	Alle Daten an der Cursorposition werden überschrieben oder eingefügt.
			Nur die Formdaten an der Cursorposition werden überschrieben oder eingefügt. : Funktion nur in der Rasterform möglich.
3	Taste Übernehmen ist im CA-Editor nicht verfügbar.

7: Mit Auswahl Segmentreihe im Modus Überschreiben die Einträge im ausführenden Bereich in die gewünschte Position verschieben.

Beispiel zur Erklärung ‚Farbfolge ändern‘

8: Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
: Der stricktechnische Ablauf kann nicht überprüft werden!

9: Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

- oder -
Toolfenster mit Taste schließen.

10: Abfrage mit gewünschter Taste schließen:

Speichern: Color Arrangement wird lokal im Toolfenster CA abgelegt.
Verwerfen: Änderungen werden nicht gespeichert.
Kopie: Geändertes Color Arrangement wird als Kopie im Toolfenster CA abgelegt.

11: Erstelltes Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.

Möglichkeiten zum Eintragen des Color Arrangements in der Steuerspalte ‚Color Arrangement‘:

Im Toolfenster in der Registerkarte CA das gewünschte CA selektieren
Steuerspalte Color Arrangement: mit RMT das Kontextmenü öffnen.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	CA1 – Bearbeiten… : An Cursorposition in der Steuerspalte Color Arrangement eingetragenes CA wird zur Bearbeitung geöffnet.
	CA1 – Unterfarben im CA aktualisieren : Wird im Designmuster bei einer im CA verwendeten Farbe eine Unterfarbe angelegt und eingezeichnet, so kann diese Unterfarbe im CA mit aufgenommen werden.
	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.
