Beispiel 3: Color Arrangement zum Ändern der Struktur für eine Suchfarbe

Mit diesem Color Arrangement CA3 soll die Struktur im Designmuster (Basismuster) für ein Farbbereich (=Suchfarbe) geändert werden, ohne das Basismuster umzuzeichnen.

Color Arrangement CA3 erstellen:

  1. Das Muster-Projekt von Muster Pattern-7 ist geöffnet.
  2. Muster im Designmuster ist aktiv.

    : Zum Zeichnen des Grundmusters wurden Farben aus der Tabelle Garnfarben verwendet.
    1
    Gegebenenfalls Muster-Projekt unter neuem Namen speichern.
    2
    In der Steuerspalte Musterreihe die ersten 2 Musterreihen selektieren.
    3
    Cursor im Musterbereich platzieren.
    4
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
    - oder -
    Direkt auf in der Multifunktionsleiste klicken.
  1. Der Color Arrangement Editor mit dem Original ‚Standardstrickablauf‘ der 2 selektierten Musterreihen wird geöffnet.

Resultat nach Technik-Bearbeitung

  • Standardstrickablauf aus Original CA
  • Fadenführer nicht zusammengefasst
  • Struktur vom Designmuster (Basismuster) aus den entsprechenden Quellreihen

: Dieser Strickablauf ist auch mit ‚Normal-Fadenführer‘ strickbar, da nie mehr als ein Fadenführer an einer Position steht und auch kein Fadenführer einen anderen passieren muss.

Die Farben (= Fadenführer) aus dem ‚ausführenden Bereich‘ des CA‘s werden entsprechend der Anzahl der Stricksysteme der gewählten Maschine abgearbeitet.

  • Suchbereich:
    Das Symbol (Standardeintrag) wiederholt die Nadelaktion aus der Quellreihe im gesamten Farbbereich von links nach rechts
  • Ausführender Bereich:
    Anhand des Symbols wird die zugehörige Nadelaktion aus der Quellreihe des Designmusters entsprechend der Suchfarbe ausgelesen und gestrickt.

    5
    Gewünschte Struktur z.B. im Farbsegment der Garnfarbe #5 (grün) einzeichnen.
    6

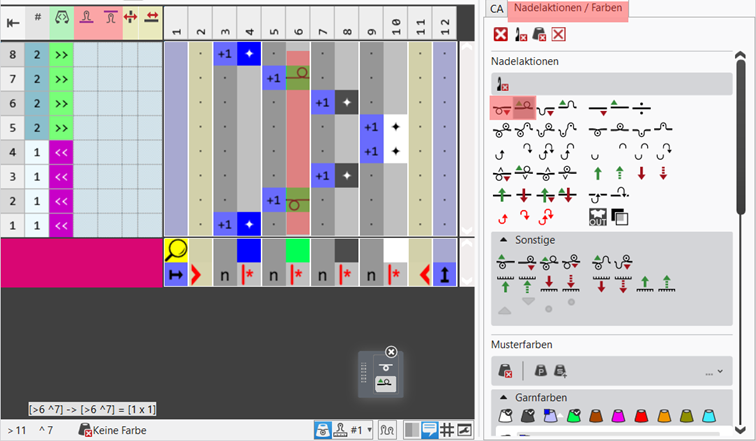

    Im Toolfenster des CA-Editors zu Registerkarte Nadelaktionen / Farben wechseln.
    7
    Zum Zeichnen die gewünschten Nadelaktionen auswählen.
    8
    Struktur Links-Links in die Farbspalte der Garnfarbe #5 einzeichnen.

Beispiel: LL-Struktur im Farbsegment der Garnfarbe #5 (grün)

: Die Struktur wurde mit Nadelaktionen gezeichnet, welche die Information ‚automatisches Umhängen‘ beinhalten. Bei der Technik-Bearbeitung wird das Umhängen ins Muster eingetragen.

    9
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    10
    Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

    - oder -
    Toolfenster mit Taste schließen.
    11
    Abfrage mit gewünschter Taste schließen:
    12
    Erstelltes Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.

Möglichkeiten zum Eintragen des Color Arrangements in der Steuerspalte ‚Color Arrangement‘:

  • Im Toolfenster in der Registerkarte CA das gewünschte CA selektieren
  • Steuerspalte Color Arrangement: mit RMT das Kontextmenü öffnen.

1

Liste aller erstellen Color Arrangements im Muster-Projekt

  • Verwendete CAs
  • Nicht verwendete CAs (können gelöscht werden)

: Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster

2

CA-Eintrag wird ersetzt mit der Standardvorgabe

CA-Eintrag wird gelöscht

3

Color Arrangements automatisch zuweisen

: Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.

1

Liste aller erstellen Color Arrangements im Muster-Projekt

  • Verwendete CAs
  • Nicht verwendete CAs (können gelöscht werden)

: Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster

2

CA-Eintrag wird ersetzt mit der Standardvorgabe

CA-Eintrag wird gelöscht

3

CA1 – Bearbeiten…

: An Cursorposition in der Steuerspalte Color Arrangement eingetragenes CA wird zur Bearbeitung geöffnet.

CA1 – Unterfarben im CA aktualisieren

: Wird im Designmuster bei einer im CA verwendeten Farbe eine Unterfarbe angelegt und eingezeichnet, so kann diese Unterfarbe im CA mit aufgenommen werden.

Color Arrangements automatisch zuweisen

: Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.

    13
    Technik-Bearbeitung starten
  1. Das Color Arrangement wird bei der Technik-Bearbeitung aufgelöst.

Resultat nach Technik-Bearbeitung

  • Struktur Links-Links in Garnfarbe #5 (grün)

: Durch die Struktur wird die Intarsia-Bindung (Fang) im Wechsel auf ‚Masche vorne‘ und ‚Masche hinten‘ gearbeitet. Dies wird im Gestrick sichtbar.

    14
    Sintral erstellen.
    15
    Sintral-Check starten.
    16
    Extrahieren des Strickprogramms.
    17
    Strickprogramm in die Maschine laden.
