Neuer Bemaßungsschnitt (Dialog)
Mit diesem Dialog erstellen Sie einen neuen Schnitt mit Bemaßungen und Formeln.
So öffnen Sie den Dialog:
- in der Schnellzugriffsleiste klicken.
- oder -
- 1
- Menü Neu im Menüband Start aufrufen.
- 2
- Neues Bemaßungsschnitt-Projekt in der Registerkarte klicken.
Bevor Sie loslegen:
- 1
- Auftrag analysieren.
So analysieren Sie den Auftrag - 2
- Strickprobe mit folgenden Gegebenheiten erstellen.
Grundbindung und Strukturen
Feinheit der Maschine
Garn und Garnqualität - 3
- Maschendichte in der Strickprobe ermitteln.
In diesem Dialog nehmen Sie folgende Einstellungen vor:
Mittlere Detailspalte
- 1
- Eigenschaften und Abhängigkeiten der Maße festlegen.
Eingesetzter Arm mit Schulterspickel
- Rundhals
Stufungsverlauf im Halsausschnitt
J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt:
winklig, nach innen
- Rundhals als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt: winklig, nach innen

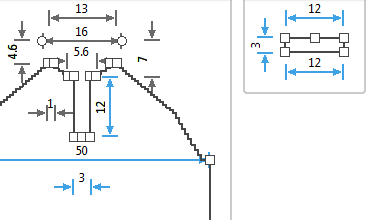

- Polokragen
Stufungsverlauf der Pololeiste:
Gerade
- 201
- So wählen Sie die Halsausschnitt-Varianten
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 203
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 204
- So wählen Sie die Armlochbemaßungen
- Bis zum Anfang der Schulter
- Bis zum Ende der Schulter
- Bis zur Leibmitte
- Innenarmlänge
- 205
- So wählen Sie die Armlängenbemaßungen
Eingesetzter Arm mit französischer Schulter
- Rundhals
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Rundhals als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Polokragen
Stufungsverlauf der Pololeiste: Gerade
- Rollkragen
Stufungsverlauf des Rollkragens: Gerade
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 206
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 207
- So wählen Sie die Armlochbemaßungen
- Bis zum Anfang der Schulter
- Bis zum Ende der Schulter
- Bis zur Leibmitte
- Innenarmlänge
- 208
- So wählen Sie die Armlängenbemaßungen
Raglan
- Rundhals
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Rundhals als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Polokragen
Stufungsverlauf der Pololeiste: Gerade
- 209
- So wählen Sie die Halsausschnitt-Varianten
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 211
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 212
- So wählen Sie die Armlochbemaßungen
- Bis zum Anfang der Schulter
- Bis zum Ende der Schulter
- Bis zur Leibmitte
- Innenarmlänge
- 213
- So wählen Sie die Armlängenbemaßungen
Sattelschulter
- Rundhals
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Rundhals als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Polokragen
Stufungsverlauf der Pololeiste: Gerade
- 214
- So wählen Sie die Halsausschnitt-Varianten
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 216
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 217
- So wählen Sie die Armlochbemaßungen
- Bis zum Anfang der Schulter
- Bis zum Ende der Schulter
- Bis zur Leibmitte
- Innenarmlänge
- 218
- So wählen Sie die Armlängenbemaßungen
Top
- Rundhals
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt: winklig, nach innen
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 220
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 221
- So wählen Sie die Armlochbemaßungen
Pullunder
- Rundhals
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Rundhals als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt J-Kurve - V-Ausschnitt als Jacke mit Öffnung an der Mittelachse
Stufungsverlauf im Halsausschnitt: winklig, nach innen
- Polokragen
Stufungsverlauf der Pololeiste: Gerade
- Rollkragen
Stufungsverlauf des Rollkragens: Gerade
Stufungsverlauf bis zur Armlochminderung: Gerade
Dreistufiger Stufungsverlauf bis zur Armlochminderung:- Minderung, winklig, nach innen
- ohne, winklig, nach innen
- Zunahme, winklig, nach innen
Zum Beispiel nur Zunahme:
Stufungsverlauf bis zur Armlochminderung: winklig, nach innen
- 223
- So wählen Sie die Taillen-Varianten
- Senkrecht bis zum Schulteranfang
- Diagonal bis zum Schulteranfang
- Diagonal bis zur Leibmitte
- Senkrecht bis zur Leibmitte
- 224
- So wählen Sie die Armlochbemaßungen

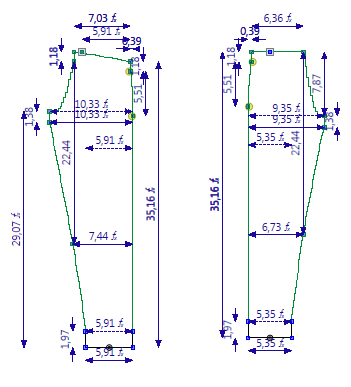

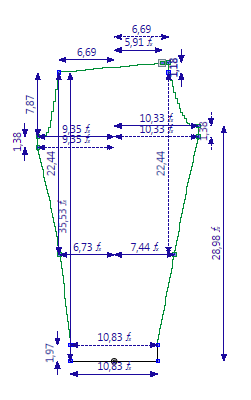

Hose
Ein oder zwei Strickteile für jedes Hosenbein auswählen
Jedes Hosenbein besteht aus einem Strickteil mit einer Naht.
Jedes Hosenbein besteht aus zwei Strickteilen mit zwei Nähten.
Bei Auswahl der Schnittvorlage Eigene erscheint keine mittlere Detailspalte.
Wählen Sie einen anderen Schnitttyp falls Sie entsprechende Voreinstellungen benötigen.
Rechte Detailspalte
- 1
- Grundlegende Mustereigenschaften festlegen.
Rubrik Maschendichte
- Breite
Anzahl der Spalten eingeben. - Höhe
Anzahl der Musterreihen eingeben.
Zeigt den Maschendichten-Index mit Farbkennung.
Die Werte dieses Index ändern Sie durch die Eingabe in den Feldern Breite und Höhe.
Die Bezugsgröße für die Maschendichte ist hinter dem Titel dieser Rubrik angegeben.
[* cm] oder [* Zoll]
Strickelement für den Gestrickanfang auswählen.
Je nach ausgewähltem Strickelement erscheinen weitere Optionen.
Anzahl der Systeme für den Gestrickanfang festlegen.
Mit oder ohne Gummifaden und die Einlage des Gummifadens festlegen.
Mit oder ohne Schutzgarn festlegen.
Art des Übergangs zwischen den Strickteilen festlegen.
