So bestimmen Sie ein neues Maß graphisch

Bemaßungsschnitt ist geöffnet.
Zwei unbemaßte Markierungspunkte haben den gewünschten Abstand
Der horizontale Abstand soll als Maß festgelegt und in die Tabelle aufgenommen werden

1: Zeichenwerkzeug Vertikale Bemaßung hinzufügen auswählen.

2: Auf den Startpunkt der Bemaßung klicken.

3: Cursor zum Zielpunkt der Bemaßung ziehen.

4: Auf den Zielpunkt klicken.

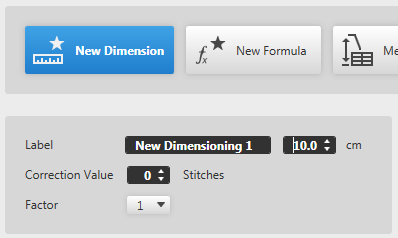

Der Dialog Neue Bemaßung erscheint.

5: Auf die Option Neues Maß klicken.

Die Entfernung der Punkte wird angegeben. (Hier 10,0 cm)
Das Eingabefeld für die Maß-Bezeichnung wird aktiv.

6: Auf das Eingabefeld für die Bezeichnung klicken.

7: Bezeichnung für das Maß eingeben.
Neue Horizontale Bemaßung

8: Eingaben im Popup-Fenster Bemaßung mit OK bestätigen.

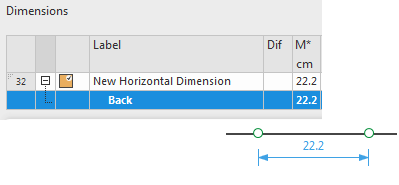

In der Maßtabelle wird unten eine Zeile mit der Bezeichnung Neue Horizontale Bemaßung angefügt.
Das neue Maß steht für weitere Bemaßungen im Schnitt zur Verfügung.
Bemaßungspfeil erscheint zwischen den beiden Punkten

Hinweis:

Nach Abschluss die Tabelle bereinigen:
Entfernen Sie unbenutzte Maße.
Mit der Option Neue Formel legen Sie eine neue Formel für die aktive Bemaßung an.

Zeichenwerkzeuge (Gruppe)

Mögliche Folgeschritte:
