Trabajar con la pestaña Longitud de malla (NP)

I. Seleccionar o modificar la entrada en la pestaña Longitud de malla

  1. Muestra de diseño está seleccionada.
    1
    En la cinta de opcionesInicio bajo Parámetro en Ventana de herramientas abrir el menú de selección y seleccionar Datos Setup.
    - o -
    Directamente debajo de Parámetro hacer clic en el símbolo .

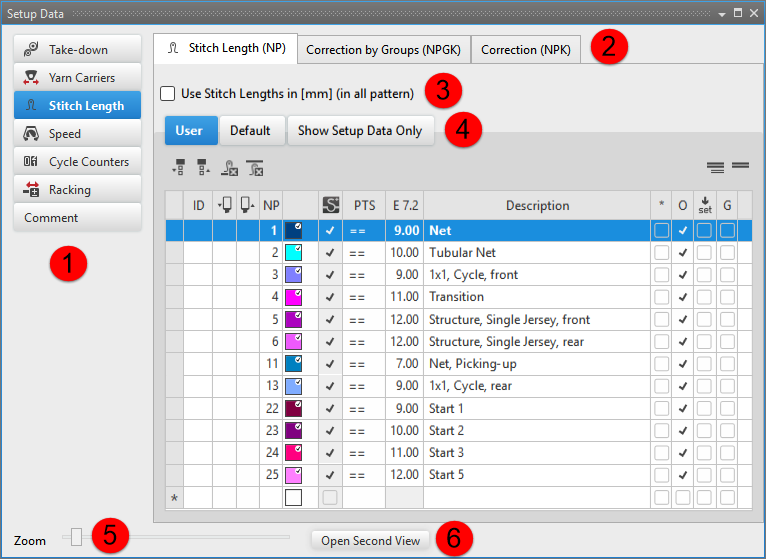

  1. Aparece la ventana de herramientas Datos Setup.

1

Visualización de todos los apartados de los parámetros de la máquina en el setup

2

Pestañas para los parámetros de la máquina adicionales

3

Utilizar valores de longitud de mallas en el estándar de STOLL

Utilizar valores de longitud de mallas en milímetros

4

Fichas

Usuario

  • longitudes de mallas utilizadas en la muestra
  • longitudes de mallas identificadas como favoritos

Estándar

Todas las longitudes de mallas de la plantilla STOLL

Visualizar solo datos de setup
[Nombre del documento activo]

Todas las longitudes de mallas utilizadas en la muestra

: Estos datos son guardados en el archivo Setup.

5

Zoom

Ampliar / reducir la visualización

6

Abrir segunda vista

Apertura de una ventana de herramientas Datos Setup adicional

    2
    Selecciona el apartado Longitud de malla.
    3
    Seleccionar la pestaña Longitud de malla (NP) / Estándar.
    4
    Seleccionar la longitud de malla en la columna y / o de la tabla y entrar en las columnas de control.

Resultado:
Las configuraciones predeterminadas de las columnas de control son sobrescritas en estas pasadas de diseño.

Opciones en la barra de herramientas

Selección del valor estándar para la entrada en la columna de control

Selección del valor estándar para la entrada en la columna de control

Eliminación de una entrada en la columna de control

Eliminación de una entrada en la columna de control

Mostrar valores relativos a la muestra

Ocultar valores relativos a la muestra

Etiquetas de las columnas en la ventana de herramientas Longitud de malla

Columna

Visualización

ID / IDv / ID^

Numeración consecutiva y ordenación de las entradas

Selección de la longitud de malla para la entrada en la fontura anterior

Selección de la longitud de malla para la entrada en la fontura posterior

NP

Visualización del índice para la asignación indirecta (NPn=1-500) o directa (D) de la longitud de mallas

Colores

Visualización de los colores para la entrada en las columnas de control

PTS

Indicación para NPJ o PTS (Power Tension Setting).

Galga E

Lista de valores de longitudes de mallas dependiendo de la galga de máquina seleccionada

Columna

Visualización

Descripción

Comentario para el uso de la entrada

*

La entrada no es definida como favorito, es decir que la entrada solo aparece en la tabla Estándar como disponible para la selección.

La entrada es definida como favorito, es decir que la entrada solo aparece en la tabla Usuario o directamente en el menú contextual en las columnas de control como disponible para la selección.

O

El valor no puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla.

El valor puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla. (Estándar)

La entrada no es aplicada a los datos Setup.

: Todas las entradas utilizadas en la muestra son aplicadas al setup de manera predeterminada.

La entrada es aplicada a los datos Setup.

: De este modo es posible aplicar entradas adicionales a los datos Setup que no están siendo utilizadas en la muestra.

G

Todas las indicaciones en la tablaEstándar / Usuario son Especificaciones de STOLL (STOLL template)
¡La modificaciones en la tabla son relativas al proyecto!

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de STOLL.

Estas indicaciones en la tabla Estándar / Usuario ahora son Especificaciones de usuario (user template)
Las modificaciones en la tabla son guardadas en la plantilla de usuario para siguientes proyectos.

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de usuario.

II. Establecer favoritos:

  1. Muestra de diseño está seleccionada.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Longitud de malla.
    3
    Seleccionar la pestaña Longitud de malla (NP) / Estándar
    4
    Marcar la entrada deseada en la columna * como .
    5
    Cerrar la ventana de herramientas con .
  1. La entrada marcada es visualizada en el menú contextual y puede ser entrada en la muestra de diseño como longitud de malla anterior o posterior.

III. Agregar nueva entrada en la pestaña Longitud de malla:

Nuevas entradas solo pueden ser agregadas en la pestaña Usuario.

  1. Muestra de diseño está seleccionada.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Longitud de malla.
    3
    Seleccionar la pestaña Longitud de malla (NP) / Usuario.
    4
    Posicionar el cursor en la columna izquierda de la tabla en la línea con la identificación *.
    5
    Abrir el menú contextual y seleccionar Agregar línea....
  1. Una nueva entrada es añadida al final de la tabla.
    2. 6
    Definir las especificaciones deseadas en las columnas de la nueva entrada.
    7
    Cerrar la tabla con .
  1. Las modificaciones son guardadas en la tabla y están disponibles en el proyecto para cada pedido y para las diferentes muestras.

Las modificaciones son guardadas en el archivo *.spf al cerrar el proyecto.

IV. Aplicar la entrada proveniente de la pestaña Longitud de malla (NP) a la muestra:

  1. Muestra de diseño está seleccionada.
  2. Las columnas de control Longitud de mallas delante Longitud de mallas atrás son visualizadas.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Longitud de malla.
    3
    Seleccionar la pestaña Longitud de malla (NP) / Usuario.
    4
    Seleccionar la longitud de mallas en la columna y / o :
    5
    La longitud de mallas es entrada en la columna de control.
