Trabajar con la pestaña Velocidad (MSEC)

I. Abrir la ventana de herramientas Velocidad (MSEC) y seleccionar / modificar la entrada:

  1. Muestra de diseño está seleccionada.
  2. La columna de control Velocidad (MSEC) es visualizada.
    1
    En la cinta de opcionesInicio en Ventana de herramientas abrir el menú de selección y seleccionar Datos Setup.
    - o -
    Directamente debajo de Parámetro hacer clic en el símbolo Datos Setup.
  1. Aparece la ventana de herramientas Datos Setup.
    2. 2
    Selecciona el apartado Velocidad (MSEC).
    3
    Ficha Estándar
    - o -
    Selecciona Usuario.
    4
    Seleccionar el valor de velocidad deseado en la columna y entrarlo en la columna de control.
  1. La configuración predeterminada es sobrescrita en estas pasadas de diseño.

Opciones en la barra de herramientas

Selección del valor estándar para la entrada en la columna de control

Eliminación de una entrada en la columna de control

Mostrar valores relativos a la muestra

Ocultar valores relativos a la muestra

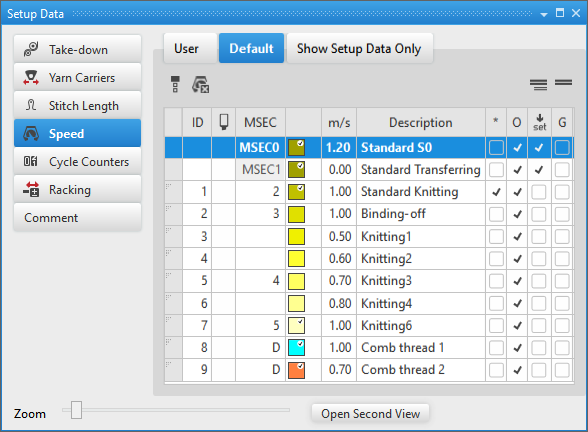

Etiquetas de las columnas en la ventana de herramientas Velocidad (MSEC)

Columna

Visualización

ID / IDv / ID^

Numeración consecutiva y ordenación de las entradas

Selección de la velocidad para la entrada en la columna de control

MSEC

Índice para la asignación indirecta de la velocidad

Color

Visualización de los colores para la entrada en las columnas de control

m/s

Valor para la velocidad

Columna

Visualización

Descripción

Comentario para el uso de la entrada

*

La entrada no es definida como favorito, es decir que la entrada solo aparece en la tabla Estándar como disponible para la selección.

La entrada es definida como favorito, es decir que la entrada solo aparece en la tabla Usuario o directamente en el menú contextual en las columnas de control como disponible para la selección.

O

El valor no puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla.

El valor puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla. (Estándar)

La entrada no es aplicada a los datos Setup.

: Todas las entradas utilizadas en la muestra son aplicadas al setup de manera predeterminada.

La entrada es aplicada a los datos Setup.

: De este modo es posible aplicar entradas adicionales a los datos Setup que no están siendo utilizadas en la muestra.

G

Todas las indicaciones en la tablaEstándar / Usuario son Especificaciones de STOLL (STOLL template)
¡La modificaciones en la tabla son relativas al proyecto!

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de STOLL.

Estas indicaciones en la tabla Estándar / Usuario ahora son Especificaciones de usuario (user template)
Las modificaciones en la tabla son guardadas en la plantilla de usuario para siguientes proyectos.

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de usuario.

II. Establecer favoritos:

  1. Muestra de diseño está seleccionada.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Velocidad (MSEC).
    3
    Ficha Estándar
    Selecciona .
    4
    Marcar la entrada deseada en la columna * como .
    5
    Cerrar la ventana de herramientas con .
  1. La entrada marcada es visualizada en el menú contextual y puede ser entrada en la muestra de diseño para la velocidad.

III. Agregar nueva entrada en la pestaña Velocidad (MSEC):

Nuevas entradas solo pueden ser agregadas en la pestaña Usuario.

  1. La ventana de documento Muestra de diseño está seleccionada.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Velocidad (MSEC).
    3
    Seleccionar la pestaña Usuario.
    4
    Posicionar el cursor en la columna izquierda de la tabla en la línea con la identificación *.
    5
    Abrir el menú contextual y seleccionar Agregar línea....
  1. Una nueva entrada es añadida al final de la tabla.
    2. 6
    Definir las especificaciones deseadas en las columnas de la nueva entrada.
    7
    Cerrar la tabla con .
  1. Las modificaciones son guardadas en la tabla y están disponibles en el proyecto para cada pedido y para las diferentes muestras.

Las modificaciones son guardadas en el archivo *.spf al cerrar el proyecto.

IV. Aplicar la entrada proveniente de la pestaña Velocidad (MSEC) a la muestra:

  1. La ventana de documento Muestra de diseño está seleccionada.
  2. La columna de control Velocidad (MSEC) es visualizada.
    1
    Abrir la ventana de herramientas Datos Setup.
    2
    Selecciona el apartado Velocidad (MSEC).
    3
    Seleccionar la pestaña Usuario.
    4
    Seleccionar el valor de velocidad deseado en la columna .
    5
    Entrar el valor de velocidad deseado en la columna de control.

Otras columnas de control posibles:
