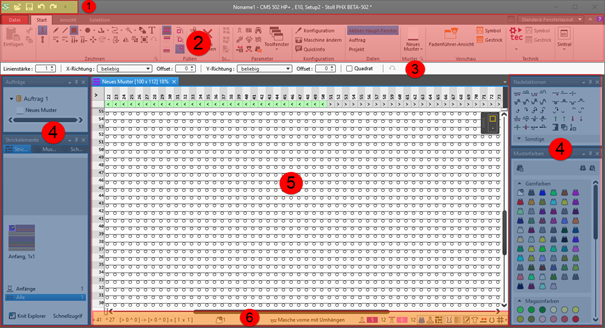

Interfaz de usuario del CREATE PLUS

1

Barra de herramientas de acceso rápido

Personalizar a través del menú de selección

2

Cintas de opciones

Cintas de opciones con los correspondientes grupos necesarios para la edición

  • Archivo
  • Inicio
  • Vista
  • Selección

: Cinta puede ser minimizada.

3

Propiedades de la herramienta de dibujo

Ajuste de la herramienta de dibujo seleccionada

4

Ventana de herramientas

Selección de las posibles ventanas de herramientas a través de de la cinta de opciones.

: Las ventanas de herramientas pueden ser desplazadas con el Botón izquierdo del ratón y acopladas a la posición deseada en los bordes de la ventana principal o ubicados de forma flotante.

5

Ventana de documento

Visualización y edición de las informaciones acerca de la muestra

: Las ventanas de documentos pueden ser desplazadas con el Botón izquierdo del ratón y acopladas en el medio de la ventana principal o ubicados de forma flotante.

6

Barra de estado

  • Informaciones sobre
    • Posición del cursor
    • Tamaño al dibujar
    • Color y acción de la aguja de la muestra de diseño en la posición del cursor
    • Longitud de mallas delante - atrás utilizada
  • Funciones para la modificación de la representación en muestras
    • Dividir la vista verticalmente
    • Todos los colores de muestra delante y atrás
    • Longitud de mallas delante y atrás en sector de agujas
    • Color del módulo
      Visualización del color identificativo de módulo
    • Corrección de longitud de mallas en grupos (NPGK)
      Visualización de los colores para las diferentes definiciones NPGK
    • #1 Configurar vista...
      Vista   (#1-#5) posible
    • Símbolos de forma grandes
    • Mostrar estructuras en matices
    • Visualizar límites del módulo
    • Visualizar variador
    • Visualizar ocupación de las agujas
    • Visualización con proporción de densidad de mallas
    • Visualizar comentarios
    • Mostrar cuadrícula
    • : Opciones
      Configuraciones para ocupación de agujas y la cuadrícula
  • Funciones adicionales para la modificación de la representación en muestras procesadas
    • Mostrar Color de guiahilos
    • Mostrar guiahilos
      Visualización de los recorridos de los guiahilos
  • Funciones para la modificación de la representación en cortes
    • Mostrar eje de simetría
    • Mostrar retícula de mallas
    • Visualizar ejes de diagrama
    • Mostrar dimensionamientos de control
    • Ocultar sectores de tisaje
    • Mostrar sectores de tisaje
    • Mostrar sectores de tisaje (color de hilo)
    • Mostrar sectores de tisaje (color de CA)
    • Mostrar los símbolos de los puntos de marca
    • Mover el objeto seleccionado (punto de corte, punto de marca, sector de tisaje o elemento de corte) con teclas de flecha del teclado (punto de corte solo en el formato de entrada Malla)

Personalizar la interfaz y guardar como perfil de usuario

Puede disponer las ventanas de herramientas y de documentos de CREATE PLUS a su gusto y guardar la configuración como perfil de usuario.

Perfiles:

  • Diseño de la ventana de herramientas
    : Un diseño de ventana predefinido como estándar por STOLL es utilizado para todos los proyectos de muestra nuevos.
    • Definir diseño de la ventana de herramientas
      : Diseño de ventana predeterminado es sobrescrito por STOLL.
    • Restablecimiento del Diseño de la ventana de herramientas al diseño de la ventana de herramientas de STOLL.
  • Diseño del proyecto
    La modificación del diseño de ventanas estándar es guardada como Diseño del proyectoen el archivo *.spf al cerrar el CREATE PLUS y solo es utilizada en este proyecto de muestra.
  • Perfiles propios adicionales
    Modificar posiciones de ventanas y guardar con un nombre de perfil.

Posicionar, guardar y cargar ventanas de herramientas y de documentos:

Visualización y selección de perfiles en la ventana principal arriba a la derecha

Crear solo un diseño de ventana (relativo al proyecto) adicional:

    1
    Disponer las ventanas según desea.
  1. La visualización es cambiada automáticamente de Diseño de ventana predeterminado a Diseño del proyecto.
    2. 2
    Salir de la ventana principal de CREATE PLUS / cerrarla.
  1. La selección de ubicación de las ventanas ahora es guardada como Diseño del proyecto en el proyecto de muestra y utilizada automáticamente al abrir nuevamente el proyecto de muestra.

: ¡Preste atención a que la configuración de layout esté activa en el momento de cerrar el CREATE PLUS!

Crear más diseños de ventanas adicionales:

    1
    Disponer las ventanas según desea.
  1. La visualización es cambiada automáticamente de Diseño de ventana predeterminado a Diseño del proyecto.
    2. 2
    Hacer clic en el botón al lado del menú de selección.
  2. Aparecerá el diálogo Gestión de diseños.
    3. 3
    Entrar un nombre bajo Nuevo diseño.
    4
    Pulsar el botón Guardar.
  3. En Diseño de ventana se enumeran todos los diseños guardados.
    4. 5
    Pulsar el botón Cerrar.
  1. El perfil es guardado y está disponible para otros proyectos.

Siguiendo este procedimiento puede crear diferentes perfiles de usuario para el CREATE PLUS.

Seleccionar perfiles guardados:

  1. Diseño del proyecto está seleccionada.
    1
    Abrir el menú de selección con el botón .
    2
    En la lista seleccionar el perfil que debe ser cargado.
  1. La visualización de las ventanas cambia al diseño de ventana seleccionado.

Eliminar / renombrar perfiles guardados:

    1
    Pulsar el botón para abrir el diálogo Gestión de diseños.
    2
    En la lista seleccionar el perfil que debe ser eliminado.
    3
    Abrir el menú contextual con el Botón derecho del ratón -> eliminar el perfil con
    - o -
    cambiar el nombre del perfil con Renombrar

Crear y guardar un diseño de ventana propio:

  1. La selección está ajustada a Diseño del proyecto.
    1
    Disponer las ventanas según desea.
    2
    En la ventana principal seleccionar la pestaña Archivo.
    3
    Bajo Opciones / General en Diseño pulsar el botón Utilizar el diseño de ventana actual como diseño de ventana predeterminado.
  1. La disposición de las ventanas es guardada como diseño de ventana estándar y el diseño de ventana estándar de STOLL es sobrescrito
    2. 4
    Cerrar el diálogo Opciones con Aceptar.

Volver del layout estándar propio al layout estándar de STOLL.

    1
    En la ventana principal seleccionar la pestaña Archivo.
    2
    Bajo Opciones / General en Diseño pulsar el botón Restablecer informaciones de diseño.
  1. La disposición de las ventanas es restablecida al diseño de ventana estándar de STOLL y utilizado como diseño de ventana estándar.
    2. 3
    Cerrar el diálogo Opciones con Aceptar.
Procedimiento con diseño de ventanas

Definir el comportamiento de la ventana de documento:

  1. Un proyecto de muestra fue creado.
    1
    En la ventana principal seleccionar la pestaña Archivo.
    2
    Realizar los ajustes deseados bajo Opciones / General bajo Diseño de ventana de documento.
    3
    Cerrar el diálogo Opciones con Aceptar.
  1. El diálogo Opciones se cierra y la configuración se aplica.

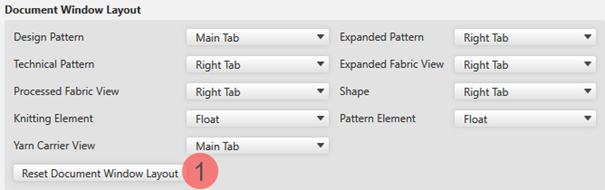

El comportamiento de las ventanas de documento enumeradas puede ser definido como sigue:

Pestaña principal

La ventana de documento seleccionada es añadida a las otras, que están definidas como ventanas principales, como ventana adicional (registro).

Pestaña derecha

La ventana de documento seleccionada es colocada como nueva ventana principal a la derecha de ventanas principales ya abiertas.

Flotante

La ventana de documento es abierta de forma flotante y puede ser posicionada a gusto.

Restablecer diseño de ventana de documento

El diseño de la ventana de documento existente es restablecido al diseño de ventana de documento de STOLL.
