Paso a paso a la muestra 'Pattern-7'

Proyecto de muestra se crea con una muestra y las configuraciones deseadas.

1: Para dibujar, seleccionar una herramienta de dibujo arbitraria bajo el grupo Dibujar.

2: En la ventana de herramientas Colores de muestra seleccionar los colores de muestra deseados de la paleta de colores Colores de hilopara dibujar el motivo:

Colores de hilo:

: Los guiahilos no son automáticamente posicionados en los carriles del guiahilos.
La posición inicial de guiahilos se determina en Procesamiento técnico.

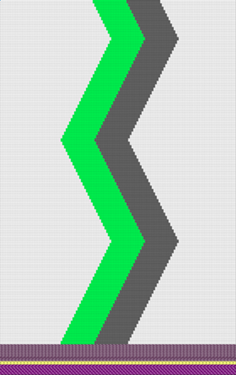

3: En Muestra de diseño dibujar el motivo deseado.

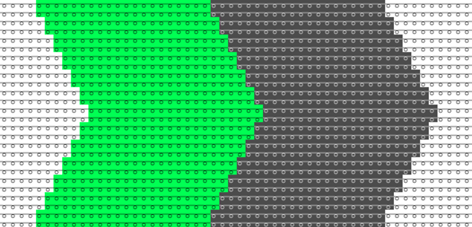

Ejemplo con 3 colores de hilo sin forma
	Recorte de muestra : Para el Color de hilo #1 (blanco) hay una entrada de tabla en la tabla Parámetros de color. Esto significa, que solo se puede realizar una especificación en la tabla Parámetros de color para el color blanco a la izquierda y derecha.

	: En la muestra de diseño por ej. se reemplaza el color de hilo #1 al color de hilo #3 en el lado izquierdo. De esta forma se entra una entrada de tabla para el color de hilo #3 a la tabla Parámetros de color. Esto significa que se pueden realizar diferentes especificaciones para el lado izquierdo y derecho del motivo en la tabla Parámetros de color. Observación: En lugar de utilizar un nuevo color de hilo, también se puede generar un subcolor para el color de hilo #1.

4: En Muestra de diseño adaptar el motivo eventualmente de forma correspondiente.

5: Para crear un corte de líneas relativo al proyecto, seleccionar la pestaña Cortes en la ventana de herramientas.

6: Con el Botón derecho del ratón abrir el menú contextual -> seleccionar Crear nuevo corte con el tamaño M....

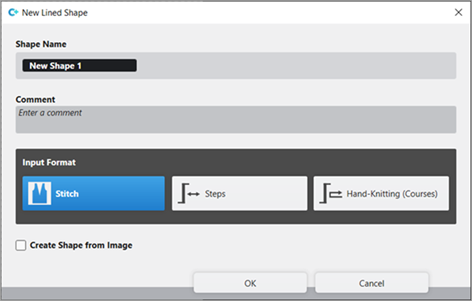

La ventana de herramientas Nuevo corte de líneas es abierta.

7: Realizar las entradas deseadas:

Nombre del corte : según su preferencia
Formato de entrada : Malla

8: Confirmar con el botón OK.

Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Los atributos estándar son utilizados para los cantos de corte del corte de líneas.
Menú Archivo -> Opciones -> Corte de líneas -> Opciones para nuevo corte de líneas

9: Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones Edición del corte bajo Propiedades hacer clic en el botón Tabla de líneas.
- o -
En la ventana de documento Nuevo corte xx [tamaño x] utilizar el gráfico visualizado.

: El método (tabla o gráfico) para la creación de un corte de líneas relativo al proyecto puede elegirse libremente, ya que las vistas siempre se actualizan de manera sincrónica.

10: Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el corte básico.

A las líneas de corte se les asignan los atributos estándar de Configuración.

Ejemplo: Corte de líneas para Pattern-7

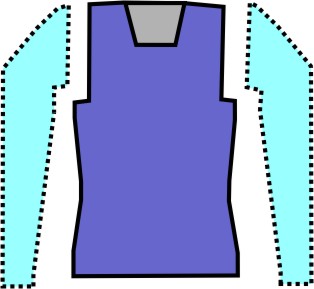

Corte básico: Pieza delantera sin escote

Reglas para la creación de una forma para el tipo de tisaje SJ:

Ejemplo pieza delantera:

Atributos de la forma	Reglas / Ajustes posibles
Tipo de tisaje:	Derecha - izquierda
Anchura de paso con aumento	1 aguja (malla) por pasada de tisaje
Altura de paso con aumento	Según su preferencia
Número de pasadas sin modificación de forma	Según su preferencia
Anchura de paso para menguado	1 - 3 agujas (mallas)
Altura de paso para menguado	Según su preferencia
Anchura de ocultación	Según su preferencia
Tipo de tisaje para ocultar	Malla delante con transferencia
Anchura de remallado:	Escalonamiento > 3 mallas
Métodos de remallado	Remallado, Estructura, de una fontura Remallado, SJ, 01 Remallado, SJ, 02

11: Asignar los atributos deseados a las líneas de corte.

12: En la ventana de herramientas Cortes, seleccionar el corte creado con el botón izquierdo del ratón.

13: Abrir el menú contextual -> Posicionar corte -> seleccionar nombre de muestra.

El corte se encuentra flotante en la muestra básica seleccionada.

14: Para posicionar el corte activar el botón en la ventana de documentos.

15: Realizar Procesamiento técnico de ser necesario.
: Después de realizar Procesamiento técnico puede ver el resultado del procesamiento automático y evaluar si correcciones / optimizaciones son necesarias.

16: Volver a Muestra de diseño para realizar modificaciones relativas a la muestra.

17: Para esto abrir la ventana de herramientas Guiahilos.

18: De ser necesario realizar en la tabla Parámetros de color las modificaciones deseadas en los siguientes grupos:

Entrar/salir tejiendo
Ligamento de intarsia
Procesamiento de bordes

19: Eventualmente realizar especificaciones deseadas en las siguientes columnas de control:

Longitud de malla (NP)
Estirador principal (WMF)
Velocidad (MSEC)

20: De ser necesario en el diálogo Configuración en la pestaña Más ajustes realizar las especificaciones deseadas para Agrupar guiahilos.

Para optimizar el tiempo de producción varios guiahilos son agrupados en un sistema por el procesamiento técnico (secuencia de tisaje).

:
Los guiahilos solo se agrupan si esto es posible debido a las distancias de campos de color.

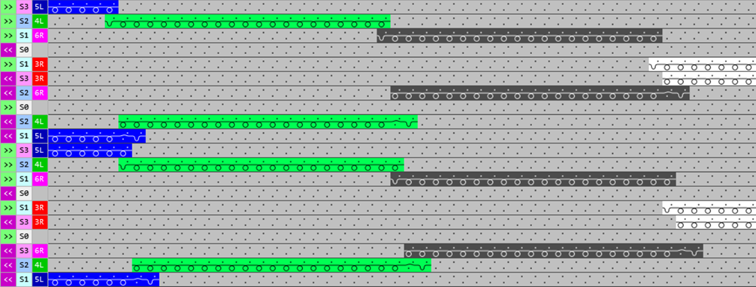

El resultado es visible en la Vista de símbolos después del procesamiento técnico.

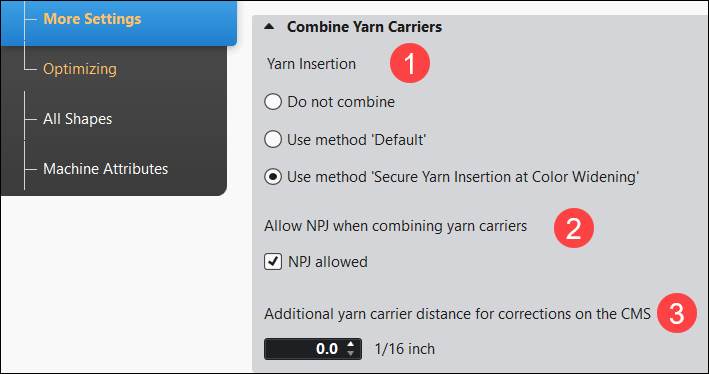

Posibilidades en el diálogo Configuración

1: En la cinta de opciones seleccionar el botón Configuración.

El diálogo es visualizado.

2: Seleccionar la pestaña Más ajustes.

3: Realizar las especificaciones deseadas para Agrupar guiahilos.

Inserción del hilo:
Inserción del hilo segura al ensanchar el color es activo (estándar)


1	Inserción del hilo
			Do not combine (especificación estándar)
			No hay agrupamiento automático de guiahilos. : Tiempo de ejecución elevado por regular secuencia de tisaje con Intarsia. Ligamento lindo, uniforme en los bordes de campo de color.
		Estándar
		Agrupamiento automático de guiahilos donde el resultado no es influenciable. : Tiempo de ejecución más corto con eventuales problemas con el ligamento de Intarsia (malla cargada) en el borde del campo de color.

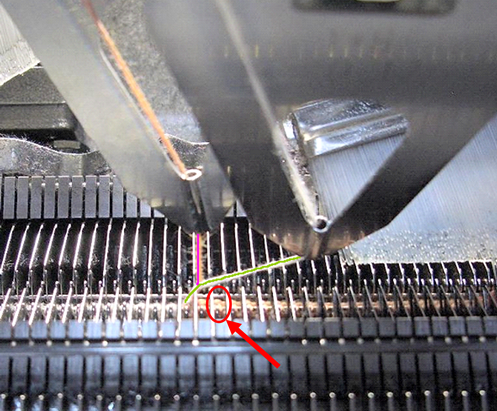

		Inserción del hilo segura al ensanchar el color
		Agrupamiento automático, uniforme de los guiahilos con secuencia de tisaje optimizada para una inserción del hilo segura en el ligamento de malla cargada. : Se logra ligamento de Intarsia uniforme en el borde del campo de color. Tiempo de ejecución reducido sin problemas con el ligamento de Intarsia (malla cargada)
2	Permitir NPJ al agrupar guiahilos
		NPJ permitido (ajuste estándar) Resultado: Dos sectores de colores pueden ser agrupados a través del procesamiento técnico debido a las distancias y los cerrajes definidos de forma diferente (NP).
		NPJ permitido es deshabilitado Resultado: Dos sectores de colores podrían ser agrupados debido a las distancias. Debido a los cerrajes definidos de forma diferente (NP) no se agrupan estos sectores de colores a través del procesamiento técnico.
3	Distancia de guiahilos adicional para correcciones en CMS
	1/16 pulgadas			Ajustar la distancia de seguridad para poder efectuar correcciones en la máquina (YC/YCI en el Setup). Valor estándar: 0 : Especialmente para galgas más gruesas se puede ajustar una distancia de guiahilos menor.

21: Iniciar Procesamiento técnico.
Con el botón mostrar la vista de símbolos después del procesamiento técnico.

Los guiahilos son agrupados automáticamente según las especificaciones ajustadas y las reglas Intarsia (condiciones constructivas de los guiahilos de Intarsia en la máquina).

Configuración en el diálogo Configuración

4: En la cinta de opciones seleccionar el botón Configuración.

El diálogo es visualizado.

5: Seleccionar la pestaña Más ajustes.

6: Realizar las especificaciones deseadas para Agrupar guiahilos:

Inserción del hilo : Do not combine está activo

7: Iniciar Procesamiento técnico.

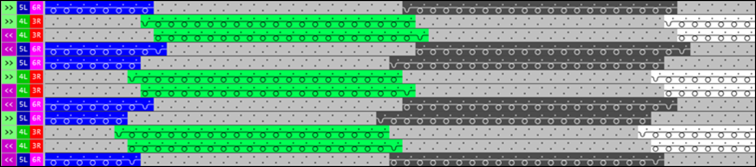

Los guiahilos no se agruparán automáticamente. Esto corresponde a una secuencia de tisaje Intarsia lindo, uniforme con tiempo de marcha de la máquina elevado.
