Ejemplo 3: Color Arrangement para la modificación de la estructura para un color de búsqueda

Con este Color Arrangement CA3 se debe cambiar la estructura en la muestra de diseño (muestra básica) por un sector de color (=color de búsqueda) sin modificar el dibujo de la muestra básica.

Generar Color Arrangement CA3:

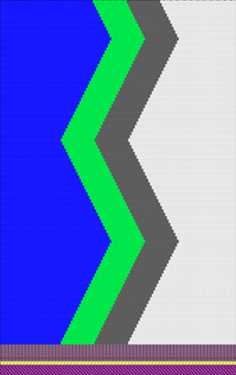

  1. El proyecto de muestra de la Muestra Pattern-7 está abierto.
  2. Muestra en Muestra de diseño está activa.

    : Para dibujar la muestra básica se utilizaron colores de la tabla Colores de hilo.
    1
    De ser necesario, guardar proyecto de muestra bajo nuevo nombre.
    2
    En la columna de control Pasada de muestra seleccionar las primeras 2 pasadas de muestra.
    3
    Posicionar cursor en el sector de muestra.
    4
    Abrir el menú contextual y seleccionar Selección / Generar Color Arrangement... .
    - o -
    Hacer clic directamente en en la cinta de opciones.

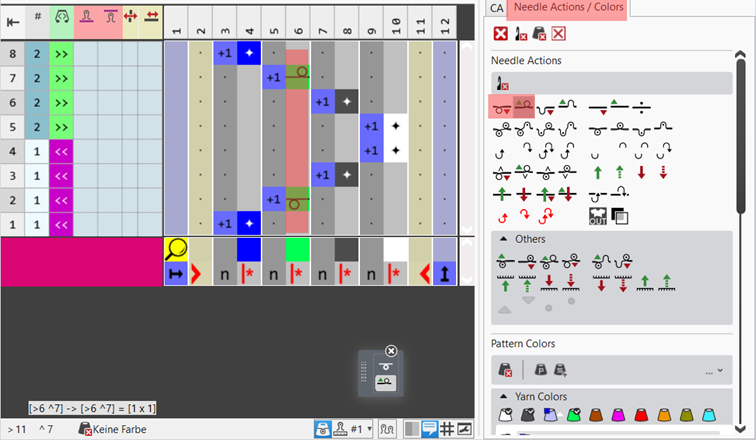

  1. Se abre el Editor de Color Arrangement con la 'Secuencia de tisaje estándar' original de las 2 pasadas de muestra seleccionadas.

Resultado después del procesamiento técnico

  • Secuencia de tisaje estándar del CA original
  • Guiahilos no agrupados
  • Estructura de la muestra de diseño (muestra básica) de las pasadas fuente correspondientes

: Esta secuencia de tisaje también se puede tejer con 'Guiahilos común', ya que nunca hay más de un guiahilos en una posición y tampoco tiene que pasar un guiahilos a otro.

Los colores (= guiahilos) del 'sector de ejecución' del CA son ejecutados de acuerdo al número de sistemas de tisaje de la máquina seleccionada.

  • Sector de búsqueda:
    El símbolo (entrada estándar) repite la acción de la aguja de la pasada fuente en el sector de color completo de la izquierda hacia la derecha
  • Sector de ejecución:
    En base al símbolo se consulta la acción de la aguja correspondiente de la pasada fuente de la muestra de diseño de acuerdo al color de búsqueda y se teje.

    5
    Dibujar la estructura deseada por ej. en el segmento de color del color de hilo #5 (verde).
    6
    En la ventana de herramientas del editor de CA cambiar a la pestaña Acciones de la aguja / Colores .
    7
    Para dibujar seleccionar las acciones de la aguja deseadas.
    8
    Dibujar estructura Links-Links en la columna de color del color de hilo #5.

Ejemplo: Estructura LL en el segmento de color del color de hilo #5 (verde)

: La estructura fue dibujada con acciones de la aguja que contienen la información 'transferencia automática'. En el procesamiento técnico se entra la transferencia a la muestra.

    9
    Con el botón Verificar validar si el Color Arrangement creado tiene entradas correctas.
    : ¡La secuencia técnica de tisaje no puede ser validada!
    10
    De ser necesario, para un Color Arrangement ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón Aplicar .

    - o -
    Cerrar la ventana de herramientas con el botón .
    11
    Cerrar la consulta con el botón deseado:
    12
    Entrar el Color Arrangement generado a través de la columna de control en las pasadas deseadas de la muestra de diseño.

Opciones para la entrada del Color Arrangement en la columna de control 'Color Arrangement':

  • En la ventana de herramientas en la pestaña CA seleccionar el CA deseado
  • Columna de control Color Arrangement: con el botón derecho del ratón abrir el menú contextual.

1

Lista de todos los Color Arrangement creados en el proyecto de muestra

  • CA utilizados
  • CAs no utilizados (pueden ser borrados)

: La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas

2

Entrada CA se reemplaza con la especificación estándar

Entrada CA es borrada

3

Asignar Color Arrangements automáticamente

: En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.

1

Lista de todos los Color Arrangement creados en el proyecto de muestra

  • CA utilizados
  • CAs no utilizados (pueden ser borrados)

: La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas

2

Entrada CA se reemplaza con la especificación estándar

Entrada CA es borrada

3

CA1 - Edición...

: El CA entrado en la posición del cursor a la columna de control Color Arrangement es abierto para el procesamiento.

CA1 - Actualizar subcolores en el CA

: Si en la muestra de diseño en un color utilizado en el CA se genera y dibuja un subcolor, entonces este subcolor puede ser integrado en el CA.

Asignar Color Arrangements automáticamente

: En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.

    13
    Iniciar el procesamiento técnico
  1. El Color Arrangement es expandido con el procesamiento técnico.

Resultado después del procesamiento técnico

  • Estructura Links-Links en color de hilo #5 (verde)

: Por la estructura se trabaja el ligamento de Intarsia (malla cargada) en alternancia en 'Malla delante' y 'Malla atrás'. Esto se hace visible en el tejido.

    14
    Generar Sintral.
    15
    Iniciar Control Sintral.
    16
    Extraer del programa de tisaje.
    17
    Cargar programa de tisaje en la máquina.
