Procesamiento de bordes con Jacquard en Intarsia

:
En base al motivo y al revés de Jacquard insertado eventualmente sean necesarios ajustes del revés de Jacquard en relación a la dirección del carro en el borde.

Posibilidades para el procesamiento de bordes en Jacquard en Intarsia:

Ejemplo:

Pasos de procesamiento para el procesamiento de bordes

Recomendación:
Editar el procesamiento de bordes y el final de red consecutivamente porque la muestra es modificada por el procesamiento de bordes.
Esta modificación puede influenciar el fin de la red y requerir la inserción de un módulo Fin de red.

  1. En una selección (sector de Jacquard) fue insertado un revés de Jacquard.
  2. Selección de pasadas a la altura del motivo es creada.
    1
    En la cinta de opciones bajo Diálogos -> pulsar Procesamiento de bordes
    - o -
    Posicionar el cursor en el sector de muestra de la muestra de diseño -> abrir el menú contextual con el botón derecho del ratón.
    2
    Selecciona Procesamiento de bordes para Jacquard en Intarsia....

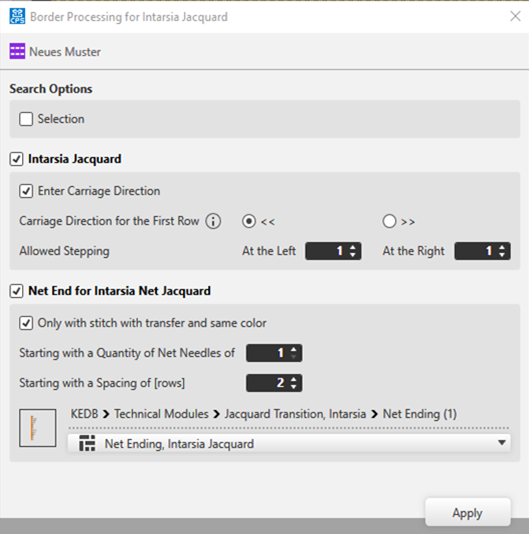

  1. Aparecerá el diálogo Procesamiento de bordes para Jacquard en Intarsia.

Procesamiento de bordes para Jacquard en Intarsia - Nombre de la muestra

Opciones de búsqueda

Procesamiento de bordes de todos los sectores de Jacquard en toda la muestra

Procesamiento de bordes solo para los sectores Jacquard en una selección.

: Selección múltiple es posible.

Jacquard en Intarsia

Ajuste estándar:
Procesamiento de bordes en motivo de Jacquard en Intarsia es ejecutado.

Procesamiento de bordes en motivo de Jacquard en Intarsia no es ejecutado.

Entrar dirección de carro

Las direcciones de carro son entradas en la columna de control de la muestra.

Las direcciones de carro no son entradas en la columna de control de la muestra.

Dirección de carro de la primera pasada

<<

Dirección de carro de la primera pasada en el sector de Jacquard hacia la izquierda

>>

Dirección de carro de la primera pasada en el sector de Jacquard hacia la derecha

Escalonamiento permitido

Izquierda

Especificación para el escalonamiento permitido en agujas en el borde izquierdo

a la dcha.

Especificación para el escalonamiento permitido en agujas en el borde derecho

: En el sector del Escalonamiento Permitido ningún revés de red es entrado.

Fin de la red para intarsia con Jacquard de red

Ajuste estándar:
Al final del revés de Jacquard insertado se inserta un módulo Fin de red.

Al final del revés de Jacquard insertado no se inserta un módulo Fin de red.

Solo para malla con transferencia y mismo color

Condiciones que deben estar cumplidas:

  • La primera pasada SJ después del Jacquard debe consistir solo de un color.
  • La primera pasada SJ después del Jacquard debe estar rellena con la acción de la aguja Malla delante con transferencia.

: Si no se cumple una de las condiciones ningún fin de red será entrado.

Original

Resultado

A partir de un número de agujas de red de mallas de red

Determinar el número de mallas de red, a partir del cual se debe insertar el módulo seleccionado para el fin de red.

: Si el fin de red consiste de menos mallas ningún fin de red será entrado.

A partir de un espacio intermedio de [pasadas]

Número de pasadas SJ que interrumpen el Jacquard (espacio intermedio)

  • Si el número de pasadas real es igual o mayor que el valor entrado, el fin de red será entrado.
  • Si el número de pasadas real es menor, la red no es finalizada.
  • En el espacio intermedio Malla con transferencia es automáticamente reemplazado por Malla sin transferencia, para que las mallas de red no sean llevadas hacia delante por la transferencia automática.
    Recién en el siguiente sector de Jacquard se seguirá tejiendo el revés de red.

: Recomendación:
¡Con espacios intermedios pequeños se evita la entrada del fin de red!

Ejemplo: Sin fin de red

Ejemplo:Preestablecido 5 [pasadas]

  • Con un espacio intermedio de 6 pasadas se finaliza el revés de red.
  • Con un espacio intermedio de 2 o 4 pasadas no se interrumpe el revés de red.
    : Las Mallas con transferencia son reemplazadas por Mallas sin transferencia. De esta forma la malla del revés de Jacquard no es transferida.

Selección del módulo para fin de red

  • Fin de la red, Jacquard en Intarsia

    3
    Realizar las configuraciones deseadas bajo Jacquard en Intarsia.
    4
    Desactivar la función Fin de la red para intarsia con Jacquard de red.
    5
    Con el botón Aplicar aplicar las configuraciones a la muestra.
  1. El diálogo no se cierra.
    2. 6
    Desactivar la función Jacquard en Intarsia.
    7
    Realizar las configuraciones deseadas bajo Fin de la red para intarsia con Jacquard de red.
    : Insertando el módulo para el fin de red, se evita que las mallas transferidas en el fin de la red hacia delante transparenten.
    8
    Con el botón Aplicar aplicar las configuraciones a la muestra.
  2. El diálogo no se cierra.
    3. 9
    Cerrar el diálogo con X.
