Paso a paso a la muestra 'Pattern-11A'

Proyecto de muestra se crea con una muestra y las configuraciones deseadas.

1: Abrir la pestaña Módulos.

2: Seleccionar a través del menú contextual Nuevo módulo....

El diálogo Nuevo elemento de tisaje es abierto.

3: Realizar la siguiente selección:

Parte de muestra
Todas las agujas

4: Cerrar el diálogo con el botón OKOK.

Aparece la ventana de herramientas con la plantilla correspondiente.

5: Adaptar la plantilla en anchura y altura al eliminar / insertar pasadas / columnas:

Ejemplo:

Anchura: 30 agujas
Altura: 2 pasadas

6: Dibujar sectores de color con un color de hilo arbitrario en la parte de muestra.
Ejemplo: Parte de muestra con 3 sectores de color

7: En base de los 3 sectores de color crear un Color Arrangement para las diferentes estructuras.

8: Guardar y cerrar la ventana de herramientas del elemento de tisaje.

La parte de muestra creada aparece en la pestaña Parte de muestra.

9: Para crear un corte de líneas relativo al proyecto, seleccionar la pestaña Cortes en la ventana de herramientas.
- o -
Cargar un corte existente.

10: Seleccionar Crear nuevo corte con el tamaño M... en el menú contextual.

Aparece la ventana de herramientas Nuevo corte de líneas.

11: Realizar las entradas deseadas:

Nombre del corte : según su preferencia
Formato de entrada : Malla

12: Confirmar con el botón OK.

Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Los atributos estándar son utilizados para los cantos de corte del corte de líneas.
Menú Archivo -> Opciones -> Corte de líneas -> Opciones para nuevo corte de líneas

13: Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones Edición del corte bajo Propiedades hacer clic en el botón Tabla de líneas.
- o -
En la ventana de documento Nuevo corte xx [tamaño x] utilizar el gráfico visualizado.

: El método (tabla o gráfico) para la creación de un corte de líneas relativo al proyecto puede elegirse libremente, ya que las vistas siempre se actualizan de manera sincrónica.

14: Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el corte básico.

A las líneas de corte se les asignan los atributos estándar de Configuración.

15: Insertar nuevas líneas de corte en la tabla.

16: Entrar valores deseados para el elemento de corte Escote.

A las líneas de corte se les asignan los atributos estándar de Configuración.

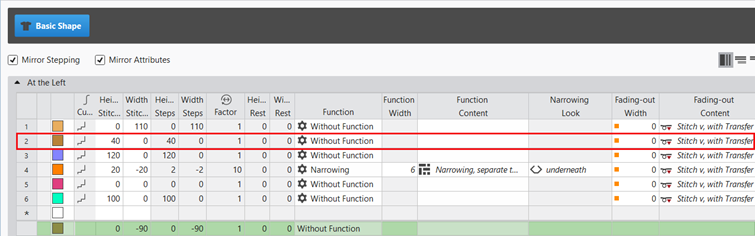

Ejemplo: Corte de líneas para Pattern-11A

Corte básico: Delantero

: Línea de corte (2) con los puntos de corte sirve para el posicionamiento del sector de tisaje.

Reglas para la creación de una forma para el tipo de tisaje SJ:

Ejemplo pieza delantera:

Atributos de la forma	Reglas / Ajustes posibles
Tipo de tisaje:	Derecha - izquierda
Anchura de paso con aumento	1 aguja (malla) por pasada de tisaje
Altura de paso con aumento	Según su preferencia
Número de pasadas sin modificación de forma	Según su preferencia
Anchura de paso para menguado	1 - 3 agujas (mallas)
Altura de paso para menguado	Según su preferencia
Anchura de ocultación	Según su preferencia
Tipo de tisaje para ocultar	Malla delante con transferencia
Anchura de remallado:	Escalonamiento > 3 mallas
Métodos de remallado	Remallado, Estructura, de una fontura Remallado, SJ, 01 Remallado, SJ, 02

17: Asignar los atributos deseados a las líneas de corte en el corte básico.

18: Abrir gráfico del corte básico en la ventana de documento xx.

19: En la cinta de opciones Edición del corte -> Parámetro -> pulsar Sectores de tisaje.

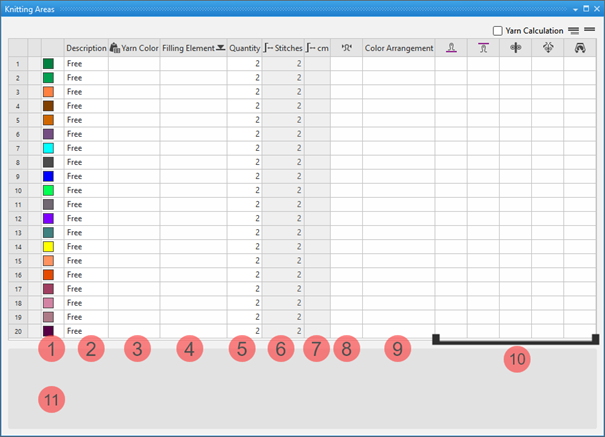

Aparece la ventana de herramientas Sectores de tisaje.


1	Colores	Color de visualización del sector de tisaje en el corte de líneas
2	Descripción	Definición de un sector de tisaje
3	Color del hilo	Asignación de: Color del hilo / Color de depósito / Color de guiahilos / Colores de vanisado / Colores de sistemas múltiples
4	Elemento de relleno	Selección de un elemento de tisaje Acción de la aguja / Estructura / Parte de muestra para rellenar el sector de tisaje
5	Cantidad	Altura del sector de tisaje en pasadas de mallas
6	Mallas	Visualización de la altura total en mallas
7	cm	Visualización de la altura total en cm : Calculado en base de la densidad de mallas de la tabla Densidad de las mallas
8		Asignación de una densidad de mallas desde la ventana de herramientas Densidad de mallas
9	Color Arrangement	Asignación de Color Arrangements
10		Asignación de una longitud de malla para la fontura anterior
		Asignación de una longitud de malla para la fontura posterior
		Asignación de un valor de estiraje del tejido
		Asignación de un valor de estiraje auxiliar
		Asignación de una velocidad de máquina
11	Lista de los cortes (piezas de tisaje) en los cuales es utilizado el sector de tisaje seleccionado. : Con el botón es posible eliminar sectores de tisaje de las correspondientes muestras.

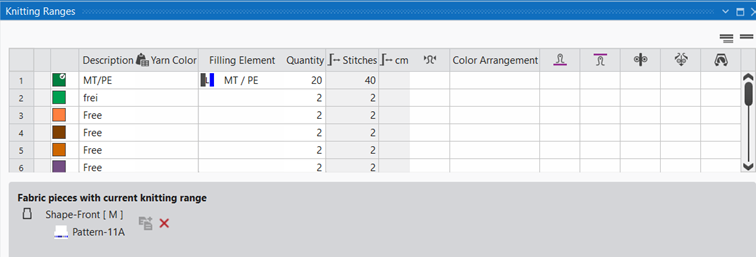

20: En la ventana de herramientas Sectores de tisaje crear los sectores de tisaje deseados:

Ejemplo:

: El Elemento de relleno seleccionado (parte de muestra) se entra repetidas veces del borde de forma izquierdo al borde de forma derecho.
Los bordes de forma izquierda / derecha pueden ser diferentes en base a la anchura de la forma y la anchura del 'Elemento de relleno'.

21: Insertar sector de tisaje creado en el corte básico en el punto de corte.

Insertar los sectores de tisaje creados en el corte y posicionarlos:

El corte está creado como corte de líneas.
En la ventana de herramientas Sectores de tisaje se están creados sectores de tisaje.
Se abre el corte de líneas en la ventana de documento xx.

1: Con el botón izquierdo del ratón seleccionar el punto de corte al que se le debe asignar el sector de tisaje.

2: Abrir el menú contextual y seleccionar Asignar un sector de tisaje.

Aparece la ventana con la lista de todos los sectores de tisaje para su selección.
Selección múltiple es posible.

3: Seleccionar el sector de tisaje que debe ser insertado.

El sector de tisaje es visualizado en el color asignado en el corte de líneas en el punto de línea de corte.

	Mostrar la visualización de los sectores de tisaje en la ventana de documento xx
	Ocultar la visualización de los sectores de tisaje en la ventana de documento xx
	Visualización de los sectores de tisaje en la ventana de documento xx como colores de hilo

4: Posicionar el sector de tisaje insertado.


1	Seleccionar sectores de tisaje para la modificación del sector de tisaje insertado.
2	Determinar Distancia en Mallas en relación al punto de línea de corte
3	Insertar sector de tisaje hacia abajo
		El sector de tisaje es insertado hacia arriba en relación al punto de línea de corte
		El sector de tisaje es insertado hacia abajo en relación al punto de línea de corte

Al insertar varios sectores de tisaje puede ocurrir que se sobreponen sectores de tisaje.
Al organizar los objetos influencia la superposición de los sectores de tisaje y de esa manera el motivo en la muestra.

Varios sectores de tisaje son insertados en el corte.
Estos sectores de tisaje se sobreponen.

1: Seleccionar sector de tisaje deseado.

2: En la cinta de opciones Edición del corte bajo Organizar objetos seleccionar la función deseada.
- o -
En la ventana de documento xx en el sector de tisaje seleccionado, seleccionar el menú contextual Reorganizar con la función deseada.

	Traer al frente	Sector de tisaje / elemento de corte seleccionado es colocado en el primer plano (cubriendo) en relación a todos los otros sectores de tisaje / elementos de corte.
	Enviar al fondo	Sector de tisaje / elemento de corte seleccionado es colocado en el fondo (superpuesto) en relación a todos los otros sectores de tisaje / elementos de corte.
	Traer adelante	Sector de tisaje / elemento de corte seleccionado es colocado una capa hacia adelante.
	Enviar atrás	Sector de tisaje / elemento de corte seleccionado es colocado una capa hacia atrás.

22: Minimizar o cerrar la ventana de herramientasSectores de tisaje.

23: En la ventana de herramientas Cortes, seleccionar el corte creado con el botón izquierdo del ratón.

24: Abrir el menú contextual -> Posicionar corte -> seleccionar nombre de muestra.

El corte se encuentra flotante en la muestra básica seleccionada.

25: Selección de pasadas a lo largo de la altura completa de la parte de muestra insertada.

26: Abrir el menú contextual y seleccionar Selección / Generar Color Arrangement... .
- o -
Hacer clic directamente en en la cinta de opciones.

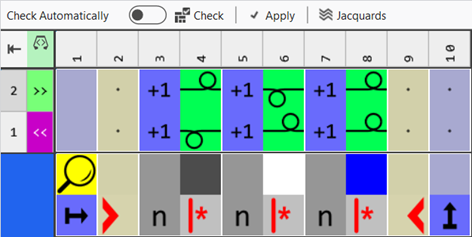

El Editor de Color Arrangement se abre de las pasadas de muestra seleccionadas con la visualización del 'Secuencia de tisaje estándar para Intarsia'.

27: Modificar la 'Secuencia de tisaje estándar para Intarsia' según desea.
Ejemplo:

28: Comprobar si las modificaciones son correctas con el botón Verificar.

29: Cerrar el Editor de Color Arrangements.

Color Arrangement es guardado localmente en la ventana de herramientas CA.

30: De ser necesario volver a abrir la ventana de herramientas Sectores de tisaje.

31: En la tabla -> columna Color Arrangement asignar el Color Arrangement creado.

En la columna de control Color Arrangement se entra y visualiza el color del módulo del CA.

32: De ser necesario para el posicionamiento del corte, cambiar a la capa de corte de líneas, para mover el corte en la ventana de documento con el botón .
