Passo dopo passo verso il disegno 'Pattern-5'

Progetto per disegni creato con un disegno e le impostazioni desiderate.

1: Creare il disegno base con:

Colori del filato

Colore di fondo
Striscia colorata

Azioni dell'ago

Maglia davanti con trasporto
Maglia dietro con trasporto

Parte di disegno Stoll

Knit Explorer -> Parti di disegno -> Parti di disegno, Tutti gli aghi -> Parti di disegno, Aran -> Aran PD 4


1	Striscia colorata 1	Colore del filato #3 Maglia davanti con trasporto
2	Striscia colorata 2	Colore del filato #4 Maglia rovesciata: Passaggio per ranghi da Maglia davanti con trasporto e Maglia dietro con trasporto Cimosa sinistra + destra: per 2x Maglia davanti con trasporto
3	Striscia colorata 3	Colore del filato #6 Maglia davanti con trasporto
4	Zona di colore	Colore del filato #1 Parte di disegno Aran PD 4 su sfondo sinistro Cimosa sinistra + destra: per 2x Maglia davanti con trasporto

2: Visualizzare la colonna di comando Rapporto (RS).

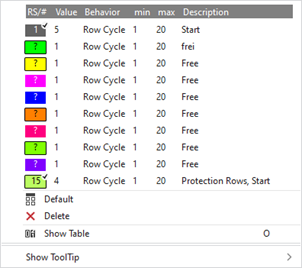

3: Posizionare il cursore nella colonna di comando e con LMT -> aprire il menu contestuale.

4: Selezionare direttamente nel menu contestuale un contacicli libero Colore+(?) e tracciarlo nella colonna di comando
- oppure -
nel menu contestuale, aprire con Mostra tabella la finestra degli strumenti Contacicli.

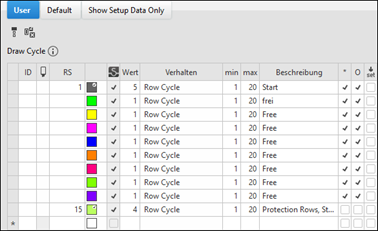

5: Selezionare la scheda Utente.

Viene visualizzata la finestra degli strumenti.

: Nella tabella vengono visualizzati i contacicli utilizzati (da elementi di lavoro) e i contacicli da utilizzare (liberi) prima dell'Elaborazione tecnica.


ID	Numerazione progressiva e classificazione di voci create per la prima volta
	Selezione del contacicli da riportare nella colonna di comando Rapporto (RS)
RS	Immissione e visualizzazione dell'indice per l'assegnazione indiretta (RSn =1-39) o diretta (D) del contacicli
Colore	Visualizzazione del colore da riportare nella colonna di comando Rapporto (RS)
Valore	Conteggio ripetizioni per la selezione Rapporto ranghi Indicazione di validità per la selezione Rapporto commutabile (funzione)
Comportamento	Rapporto ranghi	Definizione di una ripetizione di ranghi di lavoro (rapporto singolo) Definizione di una ripetizione con ripetizioni di ranghi di lavoro (rapporto nidificato)
	Rapporto commutabile (funzione)	Definizione di rapporti per la regolazione della lunghezza con taglie differenti (set di taglie per la lunghezza del tessuto)
	: Tutte le altre opzioni di selezione in Comportamento sono definizioni che vengono utilizzate negli elementi di lavoro Inizio.
min	Fattore di ripetizione minimo Definizione dell'ambito di regolazione per Rapporto commutabile (funzione)
max	Fattore di ripetizione minimo Definizione dell'ambito di regolazione per Rapporto commutabile (funzione)
Descrizione	Spiegazione dell'utilizzo del rapporto nel tessuto

6: Selezionare nella scheda Utente una voce libera (colore) desiderata e riportarla nella colonna di comando.

7: Specificare nella colonna RS il valore desiderato per RSn (n=1-39).

8: Nella colonna Valore definire il numero desiderato di ripetizioni.

9: In Comportamento eseguire la selezione seguente:

Rapporto ranghi

Rapporto singolo
Rapporto nidificato
: Voce nella colonna di comando con Ctrl. + PSM

Rapporti singoli	Rapporti nidificati

Il metodo di lavoro nelle colonne di comando con voci multiple:

Rapporto (RS)
Assegnazioni guidafilo
Arresto del guidafilo

Per aggiungere una voce a una voce esistente:

Aggiungi
Con il tasto CTRL

Selezionare dal menu la voce desiderata.
Posizionare il cursore nella posizione iniziale.
Premere il tasto CTRL.
Premere e tenere premuto LMT fino alla posizione finale.
Rilascia il pulsante sinistro del mouse.

Aggiungi
Con il tasto CTRL

Selezionare dal menu la voce desiderata.
Posizionare il cursore nella posizione iniziale.
Premere il tasto CTRL.
Fare clic su il tasto sinistro del mouse.
Trascinare il cursore fino alla posizione finale.
Cliccare nuovamente su LMT.

Per eliminare una voce:

Elimina
Con il tasto Ctrl + Alt

Posizionare il cursore nella posizione iniziale.
Premere e tenere premuto LMT fino alla posizione finale.
Rilascia il pulsante sinistro del mouse.

Elimina
Con il tasto Ctrl + Alt

Selezionare dal menu la voce desiderata.
Posizionare il cursore nella posizione iniziale.
Premere il tasto Ctrl + Alt.
Fare clic su il tasto sinistro del mouse.
Trascinare il cursore fino alla posizione finale.
Cliccare nuovamente su LMT.

Rapporto commutabile (funzione)

Regolazione della lunghezza per set di taglie, ad es. da taglia S a taglia L


RS	Valore	Comportamento	min	max	Descrizione

RS6	x	Rapporto ranghi	1	20	Ripetizione del rombo ad Aran (a piacere)
RS16	1	Rapporto commutabile (funzione)	1	3	Ranghi di lavoro per taglia S
RS16	2	Rapporto commutabile (funzione)	2	3	Ranghi di lavoro da taglia S + Ranghi di lavoro per taglia M
RS16	3	Rapporto commutabile (funzione)	3	3	Ranghi di lavoro da taglia S + Ranghi di lavoro taglia M + Ranghi di lavoro per taglia L
: Durante le operazioni con Rapporto commutabile (funzione) è necessario che venga utilizzato un contacicli, ad es. RS16. Il contacicli può essere selezionato a scelta.

10: Aprire eventualmente con Guidafili la Vista guidafili per posizionare i guidafili sulle barre.

11: Avviare Elaborazione tecnica:

Visualizzare la vista dei simboli dopo l'Elaborazione tecnica.

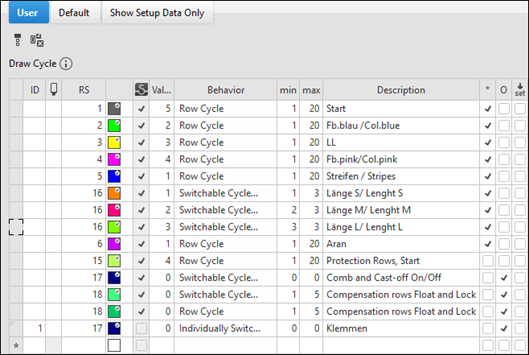

RS1 – RS6	Contacicli per la lunghezza del disegno base
RS16	Contacicli per la regolazione della lunghezza per le taglie da S a L

RS15	Rapporto per l'estensione dei ranghi di protezione negli elementi di lavoro dalla directory Inizi
RS17	Pettine on/off RS17=0: Operazioni con pettine
RS18	Rapporto per la compensazione dei ranghi per i moduli tecnici Immagliatura prima dell'inizio, Float and Lock (1 telo)

: I contacicli (RS) seguenti vengono automaticamente aggiunti nella tabella in seguito all'utilizzo degli elementi di lavoro corrispondenti durante l'Elaborazione tecnica.

RS1	Rapporto per la regolazione della lunghezza dell'elemento di lavoro Inizio
RS13	Utilizzo della funzione Sintral FF-Trans durante la lavorazione a maglia senza pettine e pinzatura senza pettine senza pinzatura Lavorare a maglia senza pettine con pinzatura : Contrassegno del colore nella tabella Contacicli con il simbolo 'S'
RS14	Rapporto per l'estensione in caso di utilizzo di elementi di lavoro speciali da Ranghi di protezione, Con scarico
RS15	Rapporto per l'estensione dei ranghi di protezione negli elementi di lavoro dalla directory Inizi
RS17	Pettine on/off RS17=0: Operazioni con pettine RS17=1: Operazioni senza pettine
RS18	Rapporto per la compensazione dei ranghi per i moduli tecnici Immagliatura prima dell'inizio, Float and Lock (1 telo) o Immagliatura prima dell'inizio, Float and Lock (2 teli)
RS19	Decisione IF per elementi di lavoro dalla directory Inizi Senza filo elastico (RS19=0) Con filo elastico/Con filo elastico placcato (RS19=1)
RS20	Rapporto per l'estensione della lavorazione a maglia con filato residuo finché il tiraggio a nastro non fa presa sul tessuto
Verwendung von Zähler #
: I contatori # sono al momento definiti nel modello im Stoll e, una volta richiamati nella colonna di comando Contacicli vengono scritti nel Sintral.

12: Creare Sintral.

13: Avviare Controllo Sintral.

: Nella finestra degli strumenti Controllo Sintral -> menu Contatori -> Imposta contacicli (RS) è possibile impostare e visualizzare con l'ausilio della vista grafica i contacicli per la verifica.
