Operazioni con il tipo di elemento di lavoro 'Color Arrangement'

Utilizzo di Color Arrangement

Con l'ausilio di uno o più Color Arrangement Module Arrangement è possibile incidere manualmente in un disegno, zona per zona o nell'intero disegno, sulla sequenza di lavorazione.
Per utilizzare i Color Arrangement è necessario tracciare le zone nel disegno con colori del disegno differenti (colori del filato, colori del magazzino oppure colori del guidafilo).
In base ai differenti colori, con il Color Arrangement è possibile a questo punto incidere in termini di tecnica di lavoro su queste zone.

Opzioni per la creazione di un nuovo Color Arrangement

Esempio in merito al testo esplicativo per le operazioni con un Color Arrangement

Comportamento di un Color Arrangement sull'esempio di un disegno con 3 strisce colorate

Sequenze operative per la creazione di un 'Color Arrangement'

  1. È aperto un progetto per disegni.
    1
    Per tracciare un disegno design con i colori necessari dalle diverse tabelle:
  • Colori del filato
  • Colori del magazzino
  • Colori dei guidafili

: Nell'esempio 3 strisce colorate con Colori del filato a scelta

    2
    Selezionare nella colonna di comando Rango del disegno i primi 2 ranghi di disegno.
    2. 3
    Posizionare il cursore nella zona a disegno.
    4
    Aprire il menu contestuale e selezionare Selezione /Crea Color Arrangement... .
    - oppure -
    Cliccare direttamente su nella barra multifunzione.
  2. Si apre l'Editore Color Arrangement con la visualizzazione della 'Sequenza di lavorazione standard per intarsio‘ dai ranghi di disegno selezionati.

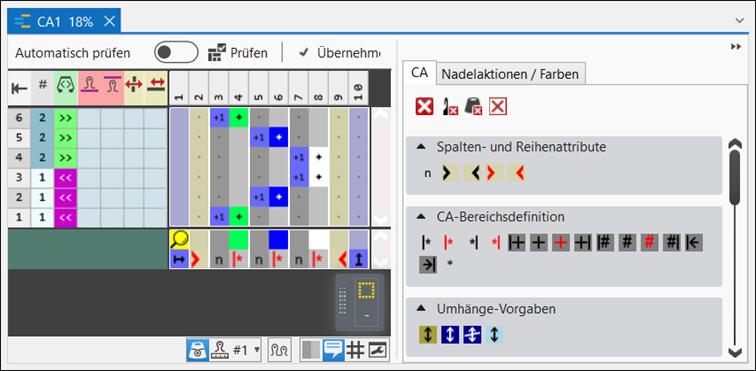

Editore Color Arrangement

Campo di ricerca

CREATE PLUS cerca da sinistra a destra i colori presenti nei ranghi di disegno selezionati.
Questi colori vengono registrati nell'Editore Color Arrangement come segmenti di colore con colori di ricerca nel campo di ricerca.
Sotto il colore di ricerca viene impostato come standard il simbolo di ripetizione , al fine di ripetere l'informazione conformemente all'informazione dal rango di origine.

Campo di esecuzione

Questi colori più il simbolo Trasparente vengono riportati anche nel campo di esecuzione nelle colonne di colore dei segmenti di colore, in un rango separato per il colore di ricerca corrispondente.
Il simbolo Trasparente consente al CA di leggere nel rango di origine le azioni dell'ago presenti.

La sequenza di lavorazione dei colori di esecuzione (= guidafili) corrisponde a una sequenza di lavorazione per intarsio.
Ciascun rango viene contrassegnato con il numero del rango di riferimento (+1) nella colonna di riferimento.

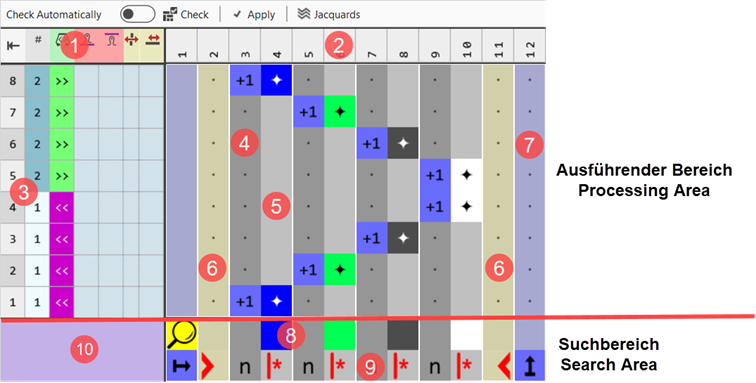

Editore Color Arrangement

Denominazione dei ranghi e delle colonne nell'Editore Color Arrangement (CA)

1

Colonne di comando

: Sono disponibili tutte le colonne di comando

2

Barra delle colonne con numerazione

  • per la selezione di colonne

3

Barra dei ranghi con numerazione

  • per la selezione di ranghi
  • Dati delle colonne di comando per ranghi di disegno

Campo di esecuzione

Campo di ricerca

4

Colonna di riferimento con numeri di riferimento

  • Per ranghi di riferimento
  • Per ranghi supplementari

8

Rango di ricerca con i colori di ricerca

5

Colonna di colore nel segmento colore

  • gli stessi colori come nel campo di ricerca
  • più il simbolo per 'Trasparente'

Esempio:

9

Attributi colonne e ranghi

  • Definizione zona CA (funzioni dei colori di ricerca)

6

Colonna della forma

  • per fully fashion
  • per knit&wear

10

Colore della voce colore nella colonna di comando

: Può essere modificato nelle proprietà dell'elemento di lavoro.

7

Colonna per la definizione di una ripetizione ranghi

Controlla automaticamente

Nessuna verifica automatica che la struttura dell'elemento di lavoro creato sia corretta

:

  • Eseguire la verifica manualmente con Controlla.
  • Quando si chiude la finestra di dialogo, ha luogo automaticamente una verifica.

Viene automaticamente verificato che la struttura dell'elemento di lavoro creato sia corretta.

:

  • Non è attivo il pulsante Controlla.

Controlla

Pulsante per il controllo manuale delle voci nel Color Arrangement

Applica

Vengono applicate le modifiche senza chiudere l'editor

Jacquard

Aprire la finestra degli strumenti Jacquard.
Per la visualizzazione degli Jacquard inseriti nel disegno design.

Significato e comportamento dei numeri dei ranghi di riferimento nella colonna di riferimento

La cifra nella colonna di riferimento rimanda al rango corrispondente nel disegno di origine (disegno design) o a un rango supplementare.

Due possibilità di numerazione dei ranghi di disegno:

  • Numero di riferimento per ranghi di riferimento (simboli blu ) per la rielaborazione di ranghi di origine dal disegno design
    : vengono acquisite tutte le informazioni dalle colonne di comando.
    • Operazioni con le cifre , e
      : I ranghi di riferimento nel disegno di origine vengono conteggiati ed eseguiti automaticamente attraverso l'utilizzo di queste cifre al momento della ripetizione. Quando si utilizza per la prima volta un CA il simbolo '+' viene nascosto.
      Nota:
      Durante la ricerca dell'errore nel disegno rielaborato è più difficile localizzare il numero corretto del rango di riferimento.
    • Operazioni con le cifre da a e superiori
      : I ranghi di riferimento nel disegno di origine vengono specificati attraverso l'utilizzo di queste cifre come valore fisso. Solo attraverso la ripetizione del CA nella colonna di comando, vengono incrementati ed eseguiti i ranghi nel disegno di origine.
      Nota:
      Durante la ricerca dell'errore nel disegno rielaborato è più facile localizzare il numero corrispondente del rango di riferimento.

Contenuto di ranghi di riferimento

Proprietà e comportamento

Con colore del filato / colore del guidafilo

Solo colore

Le azioni dell'ago e i moduli vengono letti dal rango di riferimento (rango di origine) del disegno base.

Colore ed azione dell'ago (lavorazione a maglia)

Le azioni dell'ago e i moduli dal rango di riferimento (rango di origine) del disegno base vengono sovrascritti con le azioni dell'ago tracciate.

Altro colore

Le azioni dell'ago e i moduli vengono letti dal rango di riferimento (rango di origine) del disegno base e lavorati con il colore tracciato.

Altro colore e azione dell'ago (lavorazione a maglia)

Le azioni dell'ago e i moduli dal rango di riferimento (rango di origine) del disegno base vengono sovrascritti con il colore tracciato e con l'azione dell'ago tracciata.

Senza colore del filato / colore del guidafilo

Non consentito

Comportamento:

  • Se un rango di riferimento nel CA non contiene l'azione dell'ago Lavorazione a maglia, vengono letti i dati (azione dell'ago e moduli) dal rango di riferimento (rango di origine) corrispondente del disegno base.
  • Se un rango di riferimento nel CA contiene l'azione dell'ago Lavorazione a maglia, dal rango di riferimento (rango di origine) del disegno base vengono trasferiti i parametri del disegno delle colonne di comando.
  • In ranghi di riferimento nel CA con colore del filato/colore del guidafilo e azione dell'ago Lavorazione a maglia viene registrata una legatura a maglia inglese automatica con il campo di colore adiacente.
  • Numero di riferimento per ranghi supplementari (simboli rosa ) per l'utilizzo di ranghi supplementari non attivi e/o attivi nel CA (non risultano ranghi di origine corrispondenti nel disegno design)
    : non vengono acquisite informazioni dalle colonne di comando.
    Eccezione: lunghezze della maglia davanti e dietro
    • Operazioni con le cifre , e
      : Quando si utilizzano queste cifre non esiste alcun riferimento a un rango dal disegno di origine. Con il simbolo '+', anche i ranghi supplementari vengono conteggiati e inseriti in base al rango di origine corrispondente.
    • Operazioni con le cifre da a e superiori
      : Quando si utilizzano queste cifre non esiste alcun riferimento fisso a un rango dal disegno di origine in base al quale il rango supplementare viene inserito nel disegno design.

Contenuto di ranghi supplementari

Proprietà e comportamento

Con colore del filato / colore del guidafilo

Se si inseriscono in una colonna di colore ranghi supplementari con colore del filato / colore del guidafilo, occorre tracciare un'azione dell'ago Lavorazione a maglia.

Senza colore del filato / colore del guidafilo

Se si inseriscono in una colonna di colore ranghi supplementari senza colore del filato / colore del guidafilo, occorre tracciare un'azione dell'ago Trasporto, Scaricamento o Immagliatura (nessuna lavorazione a maglia).

Comportamento:

  • I ranghi supplementari devono contenere azioni dell'ago, dal momento che non vengono letti dati dal rango di riferimento del disegno base (disegno di origine).
  • In ranghi supplementari con colore del filato / colore del guidafilo e azione dell'ago Lavorazione a maglia non vengono registrate legature a maglia inglese automatiche con il campo di colore adiacente.
  • In ranghi supplementari con colore del filato/colore del guidafilo e azione dell'agoLavorazione a maglia non vengono acquisiti i parametri del disegno.
    Eccezione: Dati NP.

Scheda CA nell'Editore Color Arrangement

Simboli per la modifica di un Color Arrangement

1

Attributi colonne e ranghi

Colonna di riferimento

Marcatura della colonna per i numeri di riferimento

Colonna dell'area del taglio sulla sinistra

Cimosa di lavorazione al centro del telo a destra

: Corrisponde al contatore #RM.

Colonna dell'area del taglio sulla destra

Cimosa di lavorazione al centro del telo a sinistra

: Corrisponde al contatore #LM.

Colonna del telo sulla sinistra

Cimosa esterna sinistra di un telo.

: Corrisponde al contatore #L.

Colonna del telo sulla destra

Cimosa esterna destra di un telo.

: Corrisponde al contatore #R.

2

Definizione zona CA

Ripetizione a partire dalla colonna sinistra del disegno

Ripetere l'area delle colonne marcata all'interno del colore in riferimento alla prima colonna di disegno.

Ripetizione a destra

Ripetere l'area delle colonne marcata a partire dal limite del campo di colore sinistro.

Ripetizione a partire dalla colonna destra del disegno

Ripetere l'area delle colonne marcata all'interno del colore in riferimento all'ultima colonna del disegno.

Ripetizione a sinistra

Ripetere l'area delle colonne marcata a partire dal limite del campo di colore destro.

Sovralarghezza con sovrascrittura, con ripetizione a partire dal bordo sinistro del disegno

Riportare una colonna supplementare a sinistra di una zona di colore rispetto alla prima colonna del disegno, sovrascrivendola.

Sovralarghezza, con sovrascrittura

Riportare una colonna supplementare a sinistra e/o a destra di una zona di colore, sovrascrivendola.

Sovralarghezza

Riportare una colonna supplementare a sinistra e/o a destra di una zona di colore, non sovrascrivendola.

Sovralarghezza con sovrascrittura, con ripetizione a partire dal bordo destro del disegno

Riportare una colonna supplementare a destra di una zona di colore rispetto all'ultima colonna del disegno, sovrascrivendola.

Effetto di sovralarghezza:
La zona di colore viene ampliata fino alla cimosa della forma max.

Impiego:
Esempio di legatura per intarsio sulla cimosa del campo di colore

Sovralarghezza, con sovrascrittura, sulla cimosa della forma con ripetizione a partire dal bordo sinistro del disegno

Riportare una colonna supplementare a sinistra di una zona di colore rispetto alla prima colonna del disegno sulla cimosa della forma, sovrascrivendola

Sovralarghezza sulla cimosa della forma, con sovrascrittura

Riportare una colonna supplementare a sinistra e/o a destra di una zona di colore sulla cimosa della forma, sovrascrivendola.

Sovralarghezza sulla cimosa della forma

Riportare una colonna supplementare a sinistra e/o a destra di una zona di colore sulla cimosa della forma, non sovrascrivendola.

Sovralarghezza, con sovrascrittura, sulla cimosa della forma con ripetizione a partire dal bordo destro del disegno

Riportare una colonna supplementare a destra di una zona di colore rispetto all'ultima colonna del disegno sulla cimosa della forma, sovrascrivendola.

Effetto di Sovralarghezza sulla cimosa della forma:
La zona di colore viene ampliata oltre la cimosa della forma del numero di colonne specificato.
Viene impostato qui All'esterno della forma e All'interno della forma.

: Le cimose della forma non vengono spostate, gli attributi vengono ampliati.

Cimosa sinistra del telo

Dissolvenza sulla cimosa sinistra del telo nella larghezza tracciata.

Cimosa destra del telo

Dissolvenza sulla cimosa destra del telo nella larghezza tracciata.

Ripetizione ranghi

Per la definizione di rapporti nella colonna

: Se si intende definire più rapporti nel CA, sarà possibile evidenziare visivamente la ripetizione dei ranghi con colori di definizione. Con rapporti adiacenti è obbligatorio ricorrere a un colore di definizione, dal momento che quest'ultimo definisce l'inizio e la fine di un rapporto.

3

Assegnazioni trasporto

Valori predefiniti per trasporto forma

Definisce il rango del disegno per trasporti di diminuzione e di aumento

Valori predefiniti per trasporto struttura

Definisce il rango del disegno per trasporto struttura.
Anticipato o ritardato

Trasporto struttura non consentito

Definisce il rango del disegno in cui il trasporto struttura non deve essere eseguito

Valori predefiniti per trasporto automatico

Definisce il rango del disegno per trasporto automatico.

4

Numeri di riferimento

Per ranghi di riferimento

Numero rango di riferimento

Viene mantenuto il numero del rango di riferimento precedente, i ranghi di riferimento non vengono più conteggiati.

Aumenta numero rango di riferimento di 1

Il numero elaborato del rango di riferimento viene incrementato di 1 per l'ulteriore elaborazione tecnica.

: Nel primo rango di maglie del CA non viene eseguito il simbolo '+', vale a dire, corrisponde alla voce di .

Aumenta numero rango di riferimento di 2

Il numero elaborato del rango di riferimento viene incrementato di 2 per l'ulteriore elaborazione tecnica, viene ossia saltato un rango di disegno.

a

Numero del rango di riferimento da 1 a 20

Selezione dei numeri dei ranghi di riferimento per la numerazione dei ranghi di riferimento nel disegno design

Selezione di altri numeri dei ranghi di riferimento superiori a 20

Per ranghi supplementari

Mantieni numero ranghi supplementari

Viene mantenuto il numero del rango di riferimento precedente, i ranghi di riferimento non vengono più conteggiati.

Incremento di 1 del numero dei ranghi supplementari

Il numero elaborato del rango di riferimento viene incrementato di 1 per l'ulteriore elaborazione tecnica.

Incremento di 2 del numero dei ranghi supplementari

Il numero elaborato del rango di riferimento viene incrementato di 2 per l'ulteriore elaborazione tecnica, viene ossia saltato un rango di disegno.

a

Numero dei ranghi supplementari da 1 a 20

Selezione dei numeri dei ranghi supplementari per la numerazione dei ranghi supplementari nel Color Arrangement

Selezione di altri numeri dei ranghi supplementari superiori a 20

5

Ripetizione ranghi o sovralarghezza alternative

a

Ripetizione ranghi o sovralarghezza da 1 a 20

Numeri per la definizione di

  • Fattore di ripetizione per ripetizioni di ranghi
  • Definizione per l'utilizzo della 'Sovralarghezza alternativa'

Ripetizione ranghi o sovralarghezza 21 e superiore

6

Ripetizioni relative all'ago

Inizio della ripetizione

Selezione e definizione di zone in base al tipo di elemento di lavoro.

  • Rimagliatura con CA
  • Ripetizioni in un modulo

Prima ripetizione

Ripetizione seguente

Fine della ripetizione

Elimina occupazione aghi Elimina ripetizione Elimina immagliatura/fine lavorazione

Eliminazione di zone contrassegnate

7

Colori di definizione

a

Per il contrassegno ottico di

  • Punti di congiunzione
  • Ripetizioni di ranghi (rapporti)
  • Colori Jacquard nel tipo di elemento di lavoro modulo Jacquard

8

Colori segnaposto CA

a

Utilizzo dei colori segnaposto nel campo di ricerca e nel campo di esecuzione di un CA, per impostare i colori in entrambi i campi su 'trasparente'.
Ciò significa che i colori possono essere tracciati nel disegno su posizioni differenti.

: Osservare:

  1. Nel rango di ricerca, i colori segnaposto non possono essere utilizzati insieme ad altri disegni.
  2. I colori segnaposto nel rango di ricerca consentono anche l'utilizzo di colori segnaposto nel campo di esecuzione.

    1
    Nell'editor, con gli strumenti per Color Arrangement dalle schede CA e/o Azioni dell'ago / colori procedere alle modifiche desiderate.
    2
    Controllare con il pulsante Controllo: che il Color Arrangement creato presenti le immissioni corrette.
    : Impossibile verificare la sequenza tecnica di lavoro!
    3
    Per il Color Arrangement già utilizzato nel disegno design, acquisire eventualmente con il pulsante Applica le modifiche nel disegno design.
    - oppure -
    Chiudere la finestra degli strumenti con il pulsante .
    4
    Per chiudere la query con il pulsante desiderato:
  • Salva:: Il Color Arrangement viene archiviato localmente nella finestra degli strumenti CA.
  • Rimuovere: Le modifiche non verranno salvate.
  • Copia: Il Color Arrangement modificato viene archiviato come copia nella finestra degli strumenti CA.

: Il colore del Color Arrangement viene riportato nei primi due ranghi della colonna di comando Color Arrangement.

    5
    A fini di rielaborazione di più ranghi dal disegno di origine (disegno design), riportare eventualmente con la colonna di comando Color Arrangement il Color Arrangement creato nella zona desiderata del disegno design.
    : In questi ranghi contrassegnati vengono applicati i dati del CA..
    6
    Avviare Elaborazione tecnica.
  1. Il Color Arrangement viene scomposto nell'elaborazione tecnica.
    2. 7
    Creare Sintral.
    8
    Avviare Controllo Sintral.
    9
    Estrazione del programma di lavorazione.
    10
    Caricare il programma di lavorazione nella macchina.
