Esempio 3: Color Arrangement per la modifica della struttura per un colore di ricerca

Con questo Color Arrangement CA3 si intende modificare la struttura nel disegno design (disegno base) per una zona di colore (=colore di ricerca), senza tracciare un altro motivo nel disegno base.

Per creare un Color Arrangement CA3:

  1. È aperto il progetto per disegni del disegno Pattern-7.
  2. Il disegno è attivo nel Disegno design.

    : Per tracciare il disegno base sono stati utilizzati colori dalla tabella Colori del filato.
    1
    Salvare eventualmente il progetto per disegni con un nuovo nome.
    2
    Selezionare nella colonna di comando Rango del disegno i primi 2 ranghi di disegno.
    3
    Posizionare il cursore nella zona a disegno.
    4
    Aprire il menu contestuale e selezionare Selezione / Crea Color Arrangement... .
    - oppure -
    Cliccare direttamente su nella barra multifunzione.
  1. Si apre l'Editore Color Arrangement con la 'Sequenza di lavorazione standard' originale dei 2 ranghi di disegno selezionati.

Risultato dopo l'elaborazione tecnica

  • Sequenza di lavorazione standard dal CA originale
  • Guidafili non raggruppati
  • Struttura del disegno design (disegno base) dai ranghi di origine corrispondenti

: Questa sequenza di lavorazione può essere lavorata anche con 'guidafilo normale', dal momento che non risulta mai più di un guidafilo su una posizione e a nessun guidafilo è consentito superare un altro guidafilo.

I colori (= guidafili) dal 'campo di esecuzione' del CA vengono eseguiti in base al numero di cadute di lavoro della macchina selezionata.

  • Campo di ricerca:
    Il simbolo (impostazione predefinita) ripete l'azione dell'ago dal rango di origine nell'intera zona di colore da sinistra a destra
  • Campo di esecuzione:
    In base al simbolo , l'azione dell'ago corrispondente viene ricavata dal rango di origine del disegno design e lavorata conformemente al colore di ricerca.

    5
    Tracciare la struttura desiderata, ad es. nel segmento del colore del filato #5 (verde).
    6

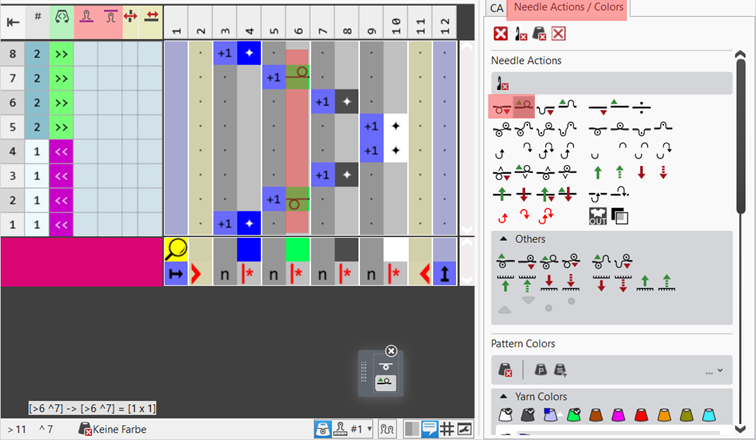

    Nella finestra degli strumenti dell'editore CA passare alla scheda Azioni dell'ago / colori.
    7
    Selezionare l'azione dell'ago desiderata per tracciare il motivo.
    8
    Tracciare la struttura maglia rovesciata nella colonna del colore del filato #5.

Esempio: Struttura LL nel segmento del colore del filato #5 (verde)

: La struttura è stata tracciata con azioni dell'ago comprendenti l'informazione 'Trasporto automatico'. Durante l'elaborazione tecnica, il trasporto viene registrato nel disegno.

    9
    Controllare con il pulsante Controlla che il Color Arrangement creato presenti le immissioni corrette.
    : Impossibile verificare la sequenza tecnica di lavoro!
    10
    Per il Color Arrangement già utilizzato nel disegno design, acquisire eventualmente con il pulsante Applica le modifiche nel disegno design.

    - oppure -
    Chiudere la finestra degli strumenti con il pulsante .
    11
    Per chiudere la query con il pulsante desiderato:
    12
    Con la colonna di comando riportare il Color Arrangement creato nei ranghi desiderati nel disegno design.

Opzioni per registrare il Color Arrangement nella colonna di comando 'Color Arrangement':

  • Nella finestra degli strumenti, selezionare nella scheda CA il CA desiderato
  • Colonna di comando Color Arrangement: aprire con RMT il menu contestuale.

1

Elenco di tutti i Color Arrangement creati nel progetto per disegni

  • CA utilizzati
  • CA non utilizzati (possono essere eliminati)

: L'elenco corrisponde alla visualizzazione nella scheda CA nella finestra degli strumenti

2

La voce del CA viene sostituita con l'impostazione standard

La voce del CA viene eliminata

3

Assegna Color Arrangements automaticamente

: Nel campo di ricerca definito vengono controllate le sequenze di colori. Se coincidono con i CA presenti, i suddetti CA verranno inseriti automaticamente nei campi come specificato nelle impostazioni.

1

Elenco di tutti i Color Arrangement creati nel progetto per disegni

  • CA utilizzati
  • CA non utilizzati (possono essere eliminati)

: L'elenco corrisponde alla visualizzazione nella scheda CA nella finestra degli strumenti

2

La voce del CA viene sostituita con l'impostazione standard

La voce del CA viene eliminata

3

CA1 – Modifica…

: Sulla posizione del cursore viene aperto a fini di elaborazione tecnica il CA registrato nella colonna di comando Color Arrangement.

CA1 – Aggiorna sottocolori nel CA

: Se per un colore utilizzato nel CA viene creato e tracciato un sottocolore nel disegno design, il suddetto sottocolore potrà essere acquisito nel CA.

Assegna Color Arrangements automaticamente

: Nel campo di ricerca definito vengono controllate le sequenze di colori. Se coincidono con i CA presenti, i suddetti CA verranno inseriti automaticamente nei campi come specificato nelle impostazioni.

    13
    Avviare l'elaborazione tecnica
  1. Il Color Arrangement viene scomposto nell'elaborazione tecnica.

Risultato dopo l'elaborazione tecnica

  • Struttura maglia rovesciata nel colore del filato #5 (verde)

: La struttura prevede la lavorazione della legatura per intarsio (maglia inglese) alternatamente su 'maglia davanti' e 'maglia dietro'. Ciò è visibile nel telo.

    14
    Creare Sintral.
    15
    Avviare Controllo Sintral.
    16
    Estrazione del programma di lavorazione.
    17
    Caricare il programma di lavorazione nella macchina.
