Esempio 6: Color Arrangement per la modifica della legatura per intarsio (elaborazione del bordo) sulla cimosa del campo di colore

Con questo Color Arrangement CA6 si intende modificare la legatura per intarsio (elaborazione del bordo) sulla cimosa del campo di colore.

: Per questa situazione è necessario un Color Arrangement solo quando la legatura per intarsio non è presente nel Knit Explorer come elemento di lavoro 'Modulo tecnico'.

Per creare un Color Arrangement CA6:

  1. È aperto il progetto per disegni del disegno Pattern-7.
  2. Il disegno è attivo nel Disegno design.

    : Per tracciare il disegno base sono stati utilizzati colori dalla tabella Colori del filato.
    1
    Salvare eventualmente il progetto per disegni con un nuovo nome.
    2
    Selezionare nella colonna di comando Rango del disegno i primi 2 ranghi di disegno.
    3
    Posizionare il cursore nella zona a disegno.
    4
    Aprire il menu contestuale e selezionare Selezione / Crea Color Arrangement... .
    - oppure -
    Cliccare direttamente su nella barra multifunzione.

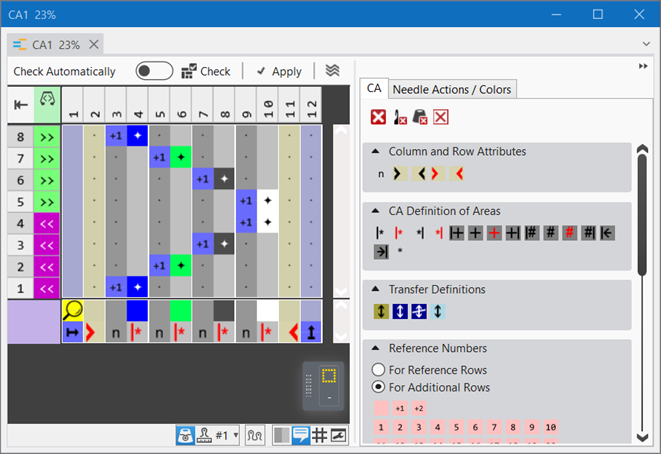

  1. Si apre l'Editore Color Arrangement con la 'Sequenza di lavorazione standard' originale dei 2 ranghi di disegno selezionati.

Risultato dopo l'elaborazione tecnica

  • Sequenza di lavorazione standard dal CA originale
  • Guidafili non raggruppati
  • Struttura del disegno design (disegno base) dai ranghi di origine corrispondenti
  • Legatura per intarsio: Maglia inglese davanti, Legatura per intarsio sull'inizio di un campo di colore (con immagliatura) come impostazioni standard

: Questa sequenza di lavorazione può essere lavorata anche con 'guidafilo normale', dal momento che non risulta mai più di un guidafilo su una posizione e a nessun guidafilo è consentito superare un altro guidafilo.

I colori (= guidafili) dal 'campo di esecuzione' del CA vengono eseguiti in base al numero di cadute di lavoro della macchina selezionata.

  • Campo di ricerca:
    Il simbolo (impostazione predefinita) ripete l'azione dell'ago dal rango di origine nell'intera zona di colore da sinistra a destra
  • Campo di esecuzione:
    In base al simbolo , l'azione dell'ago corrispondente viene ricavata dal rango di origine del disegno design e lavorata conformemente al colore di ricerca.

    5
    Posizionare il cursore nella barra per la selezione delle colonne.
    6
    Selezionare con LMT la colonna di colore nel segmento del colore del filato #5 (verde).
    7
    Posizionare il cursore in posizione ((1)).

: Sulla posizione del cursore (2) viene aperto con RMT il menu contestuale solo per operare con segmenti di colore.

    8
    Aprire con RMT il menu contestuale.
  1. Si apre il menu contestuale.

1

Duplica colonna

Copia del contenuto della colonna selezionata

Duplica colonne selezionate

Copia del contenuto della colonna o delle colonne selezionate

  • Selezione singola
  • Selezione multipla

2

Inserisci a sinistra colonna vuota

Inserimento di colonna a sinistra della colonna selezionata

Inserisci a destra colonna vuota

Inserimento di colonna a destra della colonna selezionata

3

Elimina colonna

Eliminazione senza selezione di una colonna

Elimina colonna selezionata

Eliminazione con selezione di una colonna

  • Selezione singola
  • Selezione multipla

4

Opzioni per operare con segmenti di colore

4

Opzioni per operare con segmenti di colore

Duplica segmento

Nuovo segmento colore a sinistra

>

Menu per la selezione del numero di segmenti di colore da inserire (1-10) a sinistra rispetto alla selezione

Nuovo segmento colore a destra

>

Menu per la selezione del numero di segmenti di colore da inserire (1-10) a destra rispetto alla selezione

Elimina segmento

  • Sulla posizione del cursore
  • Selezione

Seleziona segmento

Viene selezionato il segmento di colore sulla posizione del cursore

    9
    Inserire/duplicare il numero desiderato di colonne a sinistra e a destra rispetto alla colonna di colore selezionata del colore del filato #5.
    10
    Tracciare la struttura desiderata della legatura per intarsio nel 'campo di esecuzione', ad es. nel segmento del colore del filato #5 (verde).
    11
    Nella finestra degli strumenti dell'editore CA passare alla scheda Azioni dell'ago / colori.
    12
    Selezionare l'azione dell'ago desiderata per tracciare il motivo.
    13
    Tracciare la struttura + colore nella colonna del colore del filato #5 nel 'campo di esecuzione' per la legatura per intarsio (elaborazione del bordo) sul campo di colore.
    14
    Per tracciare nel 'campo di ricerca':

Utilizzo nel Color Arrangement:

Nel campo di ricerca:

  • Simbolo Sovralarghezza
    • Numero di colonne a scelta
    • Il numero di colonne a sinistra/destra può essere simmetrico o asimmetrico
  • Per colonne supplementari a sinistra e/o a destra accanto alla colonna di colore contrassegnata con Ripetizione a destra

Nel 'campo di esecuzione':

  • Nelle colonne con il simbolo sono possibili le immissioni seguenti:
    • Nessuna voce
    • Immissione di colore e azione dell'ago

Sovralarghezza

Ampliamento del campo di colore del numero di colonne contrassegnate con simbolo al massimo fino alla cimosa della forma.

:
La colonna (n) con il simbolo disattiva quando specificato per l'elaborazione del bordo nella finestra di dialogo Guidafili.

Sovralarghezza sulla cimosa della forma

Ampliamento del campo di colore del numero di colonne contrassegnate con simbolo anche sulla cimosa della forma.

:
La zona di colore viene ampliata all'interno della forma e oltre la cimosa della forma del numero di colonne specificato. 'All'esterno della forma' viene qui impostato su 'All'interno della forma'.

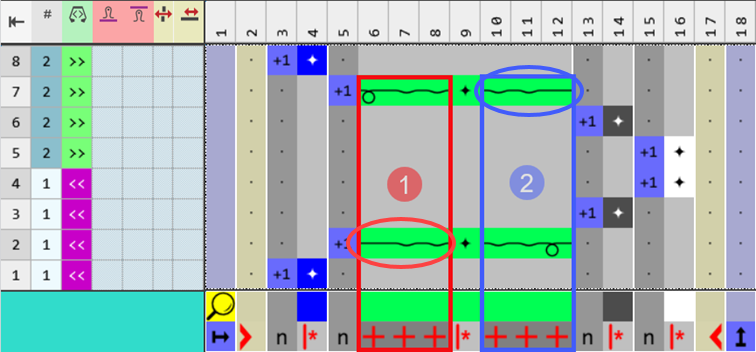

Esempio: Struttura per la legatura per intarsio (elaborazione del bordo) nel segmento del colore del filato #5 (verde)

: La struttura è stata tracciata con azioni dell'ago comprendenti l'informazione 'Trasporto automatico'. Durante l'elaborazione tecnica, il trasporto viene registrato nel disegno.

1

Legatura per intarsio sulla cimosa sinistra del campo di colore con immagliatura nella larghezza di 3 aghi.

2

Legatura per intarsio sulla cimosa destra del campo di colore con immagliatura nella larghezza di 3 aghi.

Attenzione: In seguito alle operazioni con il simbolo si allarga il campo di colore!!!
A questo ampliamento consegue una 'alimentazione' del guidafilo nella corsa del carro successiva, in funzione della larghezza dell'ampliamento stesso.

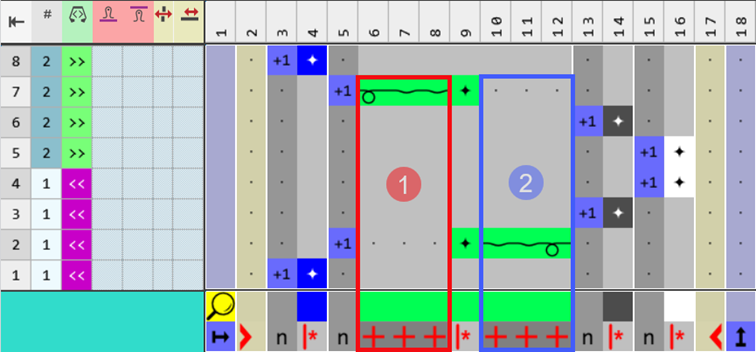

Esempio: Modifica del Color Arrangement al fine di evitare la voce della 'alimentazione' automatica del guidafilo

    15
    Controllare con il pulsante Controlla che il Color Arrangement creato presenti le immissioni corrette.
    : Impossibile verificare la sequenza tecnica di lavoro!
    16
    Per il Color Arrangement già utilizzato nel disegno design, acquisire eventualmente con il pulsante Applica le modifiche nel disegno design.

    - oppure -
    Chiudere la finestra degli strumenti con il pulsante .
    17
    Per chiudere la query con il pulsante desiderato:
    18
    Con la colonna di comando riportare il Color Arrangement creato nei ranghi desiderati nel disegno design.

Opzioni per registrare il Color Arrangement nella colonna di comando 'Color Arrangement':

  • Nella finestra degli strumenti, selezionare nella scheda CA il CA desiderato
  • Colonna di comando Color Arrangement: aprire con RMT il menu contestuale.

1

Elenco di tutti i Color Arrangement creati nel progetto per disegni

  • CA utilizzati
  • CA non utilizzati (possono essere eliminati)

: L'elenco corrisponde alla visualizzazione nella scheda CA nella finestra degli strumenti

2

La voce del CA viene sostituita con l'impostazione standard

La voce del CA viene eliminata

3

Assegna Color Arrangements automaticamente

: Nel campo di ricerca definito vengono controllate le sequenze di colori. Se coincidono con i CA presenti, i suddetti CA verranno inseriti automaticamente nei campi come specificato nelle impostazioni.

1

Elenco di tutti i Color Arrangement creati nel progetto per disegni

  • CA utilizzati
  • CA non utilizzati (possono essere eliminati)

: L'elenco corrisponde alla visualizzazione nella scheda CA nella finestra degli strumenti

2

La voce del CA viene sostituita con l'impostazione standard

La voce del CA viene eliminata

3

CA1 – Modifica…

: Sulla posizione del cursore viene aperto a fini di elaborazione tecnica il CA registrato nella colonna di comando Color Arrangement.

CA1 – Aggiorna sottocolori nel CA

: Se per un colore utilizzato nel CA viene creato e tracciato un sottocolore nel disegno design, il suddetto sottocolore potrà essere acquisito nel CA.

Assegna Color Arrangements automaticamente

: Nel campo di ricerca definito vengono controllate le sequenze di colori. Se coincidono con i CA presenti, i suddetti CA verranno inseriti automaticamente nei campi come specificato nelle impostazioni.

    19
    Avviare l'elaborazione tecnica
  1. Il Color Arrangement viene scomposto nell'elaborazione tecnica.

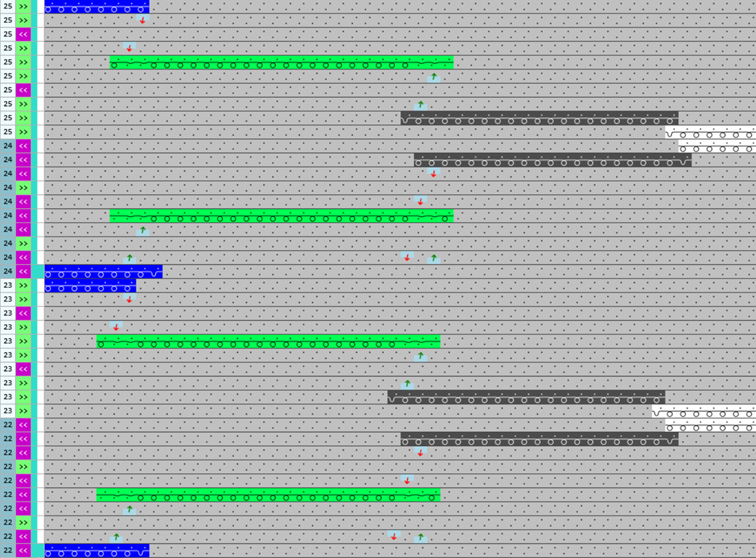

Risultato con CA6 modificato dopo l'elaborazione tecnica

  • Struttura per legatura per intarsio (elaborazione del bordo) nel colore del filato #5 (verde)
  • Alimentazione del guidafilo per evitarne l'alimentazione automatica

    20
    Creare Sintral.
    21
    Avviare Controllo Sintral.
    22
    Estrazione del programma di lavorazione.
    23
    Caricare il programma di lavorazione nella macchina.
