Passo dopo passo verso il disegno Pattern-8

  1. È stato creato il progetto per disegni con un disegno e le impostazioni desiderate.
  2. L'immagine è ridotta nella finestra di dialogo Importazione immagine a 3 colori e salvata negli appunti come parte di disegno.
    1
    Selezionare nella finestra degli strumenti la scheda Parti di disegno.
    2
    Posizionare il cursore nella finestra degli strumenti.
    3
    Aprire con RMT il menu contestuale.
    4
    Con Inserisci (Ctrl+V) trasferire l'immagine dagli appunti nella finestra degli strumenti.
  1. Viene visualizzata l'immagine con il nome e le dimensioni.
    2. 5
    Selezionare l'immagine.

: Modificare eventualmente la parte di disegno (immagine) per evitare ranghi inutili di immagliatura e fine lavorazione!

    6
    Piazzare l'immagine nel Disegno design.

: Per un migliorato posizionamento dell'immagine, posare eventualmente il taglio prima nel Disegno design (in modalità mobile).

    7
    Per la creazione di un taglio lineare riferito al progetto, passare nella finestra degli strumenti alla scheda Tagli.
    8
    Aprire il menu contestuale con RMT -> selezionare Crea nuovo taglio nella taglia M….
  1. Si apre la finestra degli strumenti Nuovo taglio lineare.
    2. 9
    Procedere alle immissioni desiderate:
    10
    Confermare con il tasto OK.
  1. Il nuovo taglio lineare (taglio base) viene visualizzato graficamente come rettangolo nella scheda Tagli e in una nuova finestra del documento Nuovo taglio xx [taglia x] .

: Per le cimose del taglio lineare vengono utilizzati attributi standard.
Menu File -> Opzioni -> Taglio lineare -> Opzioni per un nuovo taglio lineare

    11
    Per creare un taglio lineare dal rettangolo visualizzato, selezionare nella barra multifunzione Elaborazione del taglio, alla voce Proprietà, il pulsante Tabella delle linee.
    - oppure -
    Utilizzare nella finestra del documento Nuovo taglio xx [taglia x] la grafica visualizzata.

: Per la creazione di un taglio lineare riferito al progetto è possibile optare per un metodo a scelta (tabella o grafica), dal momento che le viste vengono sempre aggiornate in modo sincrono.

    12

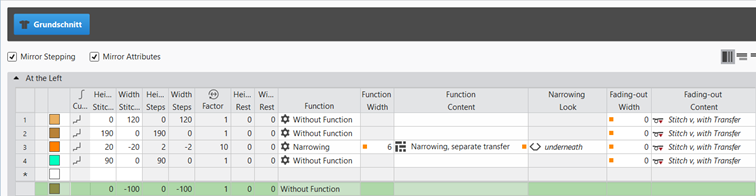

    Inserire nuove linee di taglio nella tabella e immettere i valori desiderati per il taglio base.
  1. Alle linee di taglio vengono assegnati gli attributi standard da Configurazione.

Esempio: Taglio lineare per Pattern-8

Taglio base: Telo anteriore senza scollo

Le regole per la creazione di una forma per il tipo di lavorazione dritto rovescio:

Esempio telo anteriore:

Attributi della forma

Regole / possibili impostazioni

Tipo di lavorazione:

Destra - sinistra

Larghezza graduale per aumento

1 ago (maglia) per rango di lavoro

Altezza graduale per aumento

A piacere

Numero di ranghi senza modifica della forma

A piacere

Larghezza graduale per diminuzione

1 - 3 aghi (maglie)

Altezza graduale per diminuzione

A piacere

Larghezza di dissolvenza

A piacere

Tipo di lavorazione per dissolvenza

Maglia davanti con trasporto

Larghezza di rimagliatura:

Scalatura > 3 maglie

Metodi di rimagliatura

Rimagliatura, Struttura, Maglia rasata

  • Rimagliatura, RL, 01
  • Rimagliatura, RL, 02
    13
    Assegnare alle linee di taglio della forma gli attributi desiderati.
    14
    Nella finestra degli strumenti Tagli selezionare con LMT il taglio creato.
    15
    Aprire il menu contestuale -> Posiziona taglio -> selezionare Nome del disegno.
  1. Il taglio poggia in modalità mobile nel Disegno design.
    2. 16
    Per il posizionamento del taglio nel controllo Livelli di lavorazione passare da Modifica livello del disegno a Modifica livello del taglio lineare (Y).
    17
    Posizionare eventualmente il taglio mobile con nel Disegno design.
    18
    Con il controllo Livelli di lavorazione ritornare da Modifica livello del taglio lineare (Y) a Modifica livello del disegno.
    19
    Nella colonna di comando creare una selezione di ranghi lungo l'altezza complessiva dell'immagine.
    20
    Posizionare il cursore nel riquadro dell'immagine.
    21
    Aprire con RMT il menu contestuale.
    22
    Alla voce Selezione -> selezionare Crea Jacquard....

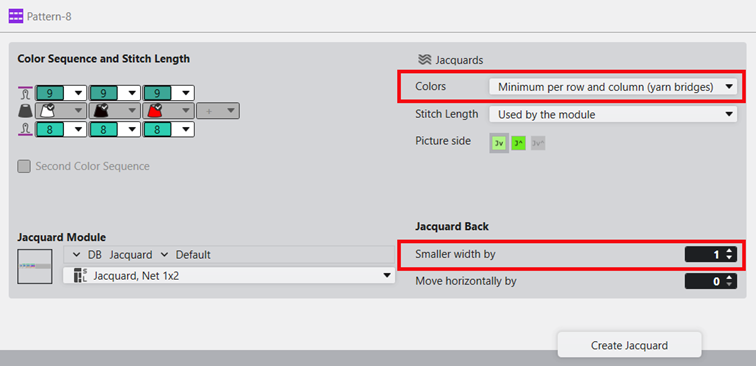

  2. Si apre la finestra di dialogo Crea Jacquard.

    23
    Procedere alle impostazioni desiderate:
    24
    Acquisire le specifiche nel disegno design con il pulsante Crea Jacquard.
  1. Il modulo Jacquard selezionato viene visualizzato nel Disegno design.
    2. 25
    Per ulteriori specifiche, nella barra multifunzione alla voce Configurazione -> aprire la finestra di dialogo Configurazione.
    26

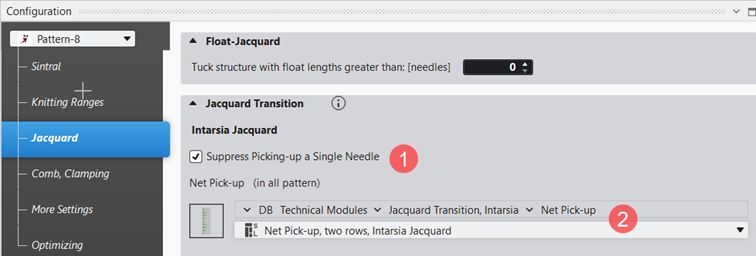

    Nella finestra di dialogo Configurazione selezionare la scheda Jacquard.
    27
    Alla rubrica Transizione Jacquard -> Jacquard entro intarsio procedere alle impostazioni desiderate.

1

Sopprimi inserimento di un solo ago

Impostazione standard

: Per i ranghi Jacquard nei quali il rovescio inizia solo con un ago, non viene riportato il modulo tecnico selezionato per l'inizio in rete.

Per i ranghi Jacquard nei quali il rovescio inizia solo con un ago, viene riportato il modulo tecnico selezionato per l'inizio in rete.

2

Selezione del modulo tecnico desiderato per l'inizio in rete

    28
    Per modificare le specifiche per i guidafili, aprire la finestra degli strumenti Guidafili.
    29
    Nella tabella Parametro colore procedere alle modifiche desiderate nei gruppi seguenti:
    30
    Per procedere alle modifiche desiderate nelle colonne di comando seguenti:
    31
    Avviare Elaborazione tecnica.
    32
    Creare Sintral.
    33
    Eseguire Controllo Sintral.
    34
    Estrazione del programma di lavorazione.
  1. Viene creato il programma per la macchina per maglieria: CMS530.Pattern-8.zip.
    2. 35
    Caricare il programma di lavorazione nella macchina.

: Il file CMS530.Pattern-8.zip estratto può essere caricato nella macchina con chiavetta USB oppure via Ethernet.
