FlexPly Patterning

Create FlexPly Pattern

  1. CREATE PLUS version V2.4. – 04/2023 or higher.
  2. ADF machine E 7.2 with cam box conversion for FlexPly
    1
    Open a new pattern.
    2
    Select an ADF machine E 7.2 with cam box conversion for FlexPly.
    3
    Open the Atributos da máquina tab.
    4
    Select FlexPly setting in the Funções do sistema section under Conversão de sistema.
  1. In the Funções do sistema section, the system functions are automatically adjusted.
    2. 5
    Confirm the prompt with OK.
    A conversão do sistema para 'FlexPly' é ativada!
    6
    Open the Cores de vanizagem tool window.
    Cores de vanizagem
    7
    Define a plating color by Cores de guia-fios.
    Plating Color P1:
    Column A: Yarn carrier color 8 for the binding thread
    Column B: Yarn carrier color 7 for the motif thread
    8
    Allocate the necessary plating index to the yarn carrier colors.
    9
    Draw pattern.
    The FlexPly motif can be done on the rear, front or on both needle beds.
    Draw with plating color and the following needle action e.g:
    Enter Malha atrás only.
  2. Resulting "Stitch-Float"
    3. 10
    Or enter Fio de motivo atrás and Malha atrás.
  3. Resulting "Stitch-Stitch" for motif thread and binding thread.
  4. E.g. for the rear needle bed:
    5. 11
    Entry the FlexPly à frente e atrás function in the Função do sistema control column.
    12
    Execute Processamento técnico.
    13
    Check the knitting program with the Controle Sintral Check.

Recomendações para Devoré (1 sistema):

  • Utilizar guia-fios das pistas de guia-fios centrais.
    Exemplo para ADF 32:
    • Guia-fios 8 para o fio de conexão
    • Guia-fios 7 para o fio de motivo

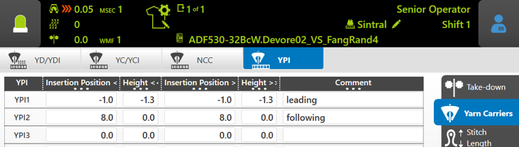

  • Configurar o índice de vanizagem (YPI) no Editor de Setup.
    • Precedente (fio de conexão)
      Posição de inserção: -1.0
      Altura: -1.3
    • Perseguindo (fio de motivo)
      Posição de inserção: 8.0
      Altura: 0
  • Comprimento dos fios flutuantes
    Não mais que 1/2 polegada
