Creazione di disegno senza forma e apertura di forma

I. Per creare un disegno senza forma:

  1. Nella barra del menu selezionare File / Nuovo.
    -  oppure  -
    Fare clic su .
  1. Riportare il nome del disegno.
  1. Selezionare Tipo macchina e Tipo di setup.

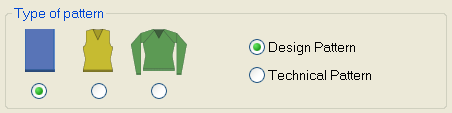

  1. Selezionare Disegno base (disegno senza forma) e Disegno design.
  1. Definire le dimensioni del disegno e selezionare il tipo di punto base Maglia dietro con trasporto.
  1. Selezionare l'inizio.

L'inizio può essere inserito anche dopo aver tracciato il disegno base.

  1. Confermare i dati con Crea disegno design.
  • Si apre la Vista dei simboli [Base].
  1. Tracciare la struttura con la parte di disegno Parte di disegno-Aran-4 dall'Esploratore di moduli banca dati.

II. Per l'apertura della forma e il posizionamento nel disegno:

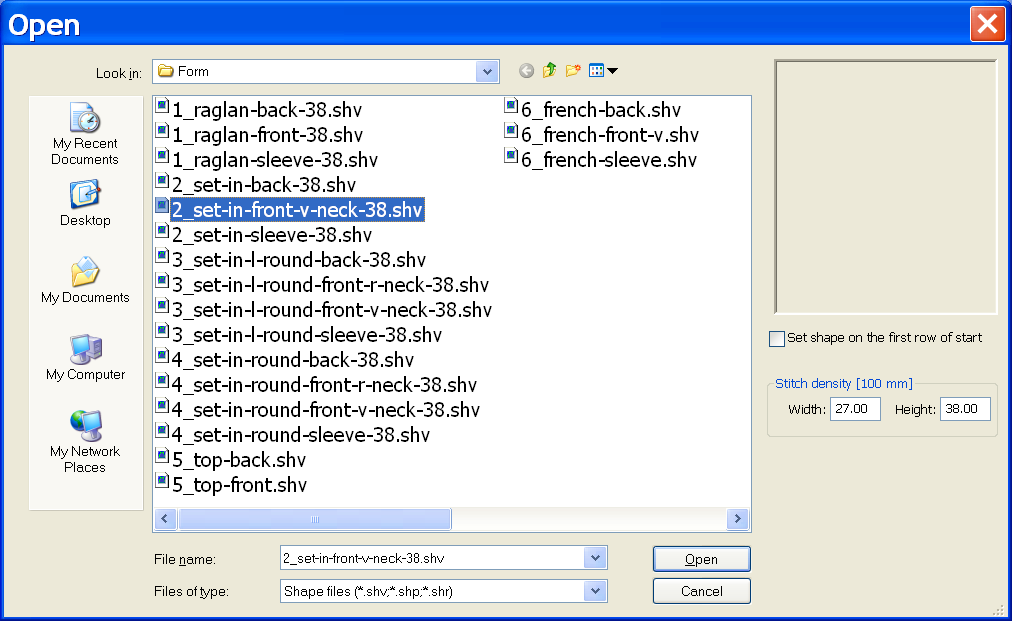

  1. Caricare il taglio con Forma / Apri e posiziona taglio... .
  • Appare la finestra di dialogo Apri.
  1. Selezionare la forma desiderata.
  1. Immettere eventualmente un'altra densità delle maglie.
  1. Fare clic sul tasto Apri.
  • La forma viene convertita dal formato shv a quello shr e applicata sul disegno.
  1. Attivare il simbolo .
  1. Spostare la forma tenendo premuto il pulsante sinistro del mouse.
    -  oppure  -
    Spostare la forma con i tasti freccia nella finestra di dialogo Proprietà dello strumento.
    -  oppure  -
    Spostare la forma con i tasti freccia della tastiera.
