So fügen Sie neue Schnittpunkte ein

Schnittpunkte
ShapePoint_Added_Basics

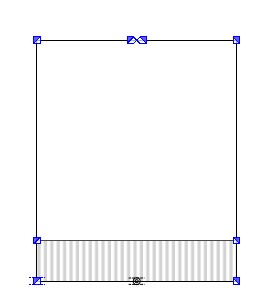

  • Die Schnittlinien bilden einen geschlossenen Linienzug durch die Schnittpunkte.
    ShapePointsLine-up_Private_Basics

  • Beliebig viele Schnittpunkte können dem Linienzug hinzugefügt werden.

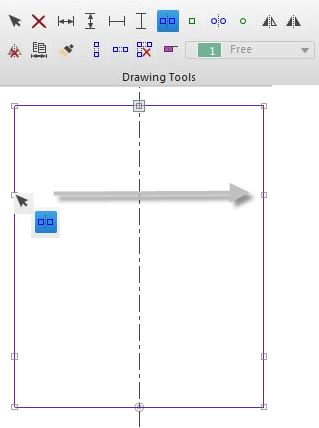

  • Schnittpunkte können symmetrisch zur vertikalen Symmetrieachse hinzugefügt werden, die mittig auf der Basislinie steht.
    SymmetricPoint_Added_Basics

    • Die Auftragsanalyse erfordert einen symmetrischen Schnitt.
    • Fehlende Schnittpunkte sind hinzuzufügen.
    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
  1. Kontextmenü für gewünschte Schnittlinie öffnen.
    GradingShapeViewContextStraightLine_AddPoints
  2. DrawingToolShapePointMirroredSymmetrische Schnittpunkte hinzufügen wählen.
    • Der Schnittpunkt wird durch ein quadratisches Zeichen dargestellt.
      GradingShapeViewSelectedShapePoint
    • Gespiegelter Schnittpunkt erscheint auf der gegenüberliegenden Schnittlinie.
    • Die bisherige Linie wird in zwei Linien aufgeteilt.
  3. Schnittpunkt mit der Maus oder durch eine Bemaßung horizontal verschieben.
    GradingShapeViewSelecte+MirroredShapePoint
  4. Linieneigenschaften der Linien oberhalb und unterhalb des neuen Schnittpunkts kontrollieren.

Info16

Hinzugefügte Schnittpunkte wirken sich auf alle Größen aus.
  1. Zuerst die Basisgröße fertigstellen
  2. Dann gradieren!

HowTo_Philosophy_Small Mögliche Folgeschritte:

HowTo_Philosophy_Small Diese Schritte helfen Ihnen dabei:

So rufen Sie die Kontextmenüs auf

F1-Help_Philosophy_small Weitere Information:

Optionen der Bemaßungsansicht
