So tragen Sie Korrekturwerte ein

Korrekturwerte

  • Jede verwendete Bemaßung, egal ob unabhängig oder abhängig, kann mit einem konstanten Korrekturwert versehen werden.

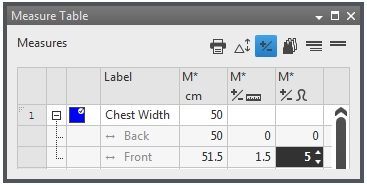

    CorrectionByStitches_5_Basics

  • Z.B. 5 Maschen als Nahtzugabe, ohne das eigentliche Maß zu verfälschen.
    GradingShapeViewArrow+Correction

  • Für Nahtzugaben verwenden Sie Korrekturwerte als Längenwerte.

  • Zum Ausgleich von einer Stufung tragen Sie den Korrekturwert als Maschenanzahl ein.

Als Längenwert:

    • Einem Maß ist ein Korrekturwert für die Nahtzugabe im Rückenteil zuzuweisen.
    • Bemaßungsschnitt ist in der Bemaßungsansicht FormularShapeView geöffnet.
    • Die Maßeinheit cm ist vorgegeben.
    • Ausgangsgröße ist komplett gezeichnet und bemaßt.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
  1. Über der Tabelle Maße das Symbol Korrekturwert ShowCorrectionValueColumn aktivieren.
    • Die Korrekturwert-Spalten für Längenmaße CorrectionValueByInch und Maschen CorrectionValueByStitch erscheinen.
  2. Auf die gewünschte Zeile in der Tabelle Maße wechseln.
  3. In der Spalte CorrectionValueByInch den Korrekturwert als Längenwert eintragen.
    • Gemäß der Maschendichte erscheint die entsprechende Maschenanzahl in der CorrectionValueByStitch Spalte.
    • Die Lage der Schnittpunkte passt sich an die Bemaßungslänge plus Korrekturwert an.
    • Bei aktivem CorrectionDimensionShapeView Symbol in der Statuszeile der Bemaßungsansicht erscheint der Korrekturwert in Maschen in Klammern über den entsprechenden Bemaßungen.
      DimensioningWithCorrectionValue
Genauso tragen Sie einen Korrekturwert für ein abhängiges Maß ein.

Als Maschenanzahl:

    • Einem Maß ist ein Korrekturwert zum Ausgleich von einer Stufung als Maschenanzahl zuzuweisen.
    • Bemaßungsschnitt ist in der Bemaßungsansicht FormularShapeView geöffnet.
    • Die Maßeinheit cm ist vorgegeben.
    • Ausgangsgröße ist komplett gezeichnet und bemaßt.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
  1. Über der Bemaßungstabelle das Symbol Korrekturwert ShowCorrectionValueColumn aktivieren.
    • Die Korrekturwert-Spalten für Längenmaße CorrectionValueByInch und Maschen CorrectionValueByStitch erscheinen.
  2. Auf die gewünschte Zeile der Tabelle Maße wechseln.
  3. In die Spalte CorrectionValueByStitch den Korrekturwert als Maschenanzahl eintragen.
    • Gemäß der Maschendichte erscheint das entsprechende Längenmaß in der Spalte CorrectionValueByInch.
    • Die Lage der Schnittpunkte passt sich an die Bemaßungslänge plus Korrekturwert an.
    • Bei aktivem CorrectionDimensionShapeView Symbol in der Statuszeile der Bemaßungsansicht erscheint der Korrekturwert in Maschen in Klammern über den entsprechenden Bemaßungen.
      DimensioningWithCorrectionValue
Korrekturwerte können Sie auch eintragen, wenn es stricktechnisch erforderlich ist.
