So bestimmen Sie individuelle Stufungen

So überprüfen und korrigieren Sie in der Größe XS die Stufung in der Armlochminderung im Rückenteil:

    • Größensatz ist erstellt.
    • Alle-Größen-Anzeige ShapeSizeView ist in der Bemaßungsansicht aktiviert.
  1. Im Menüband im Menü Größe die Option SizeSelect_RibbonButton_XS auswählen.
    • In der Bemaßungsansicht erscheint diese Größe fett hervorgehoben.

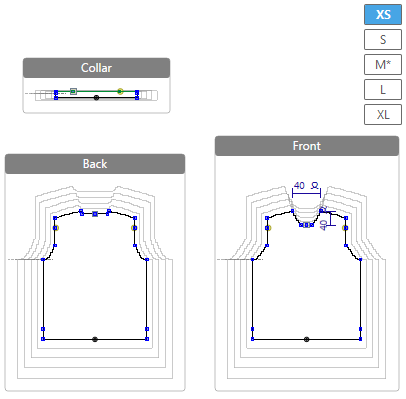

      checkEachSize_XSselected
  2. Kontextmenü für die hervorgehobene Schnittlinie der Armlochminderung im Rückenteil öffnen.
    checkEachSize_contextmenu
  3. ShapeLinePropertiesLinieneigenschaften wählen.
    • In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
      checkEachSize_DetailViewIni
    • Die erste Stufe der Armlochminderung ist drei Maschen breit.
    • In der Linientabelle, in der ersten Unterzeile, erscheint die Funktion Abketteln mit dem Abkettelmodul Abketteln RL, 02.
  4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
  5. Wert im Eingabefeld Linienbreite in MaschenTextBox+Spin_1 von 3 auf 6 erhöhen.
    ChangeNarrowingAttr_DetailViewSix
  6. Auf die erste Unterzeile der Linientabelle wechseln.
  7. Hinter Abketteln im Listenfeld List Box White das Modul Abketteln RL, 01 auswählen.
    • Im Linienfuß der Armlochminderung sind die Abkettel-Vorgaben ersetzt.

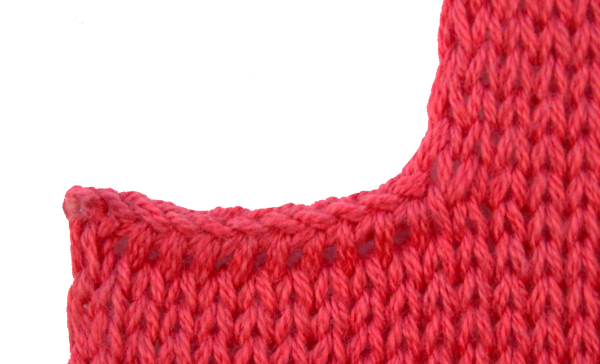

      BO-SJ-01 FRONT LEFT
  8. Schaltfläche Attribute für gespiegelte Linie übernehmen klicken.
    • In beide Armlochminderungen der Rückseite XS ist das Abkettelmodul ersetzt.

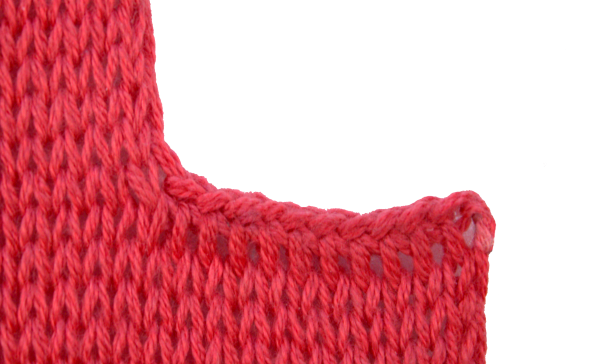

      BO-SJ-01 FRONT LEFTBO-SJ-01 FRONT RIGHT
Prüfen und korrigieren Sie nach der Erstellung eines Größensatzes die Stufungen in jeder Größe.
