So erstellen Sie einen Größensatz

Größen prozentual gradieren:

    • Auftrag erfordert einen Schnitt in den Größen XS, S, M, L, XL.
    • Größenunterschiede sind mit einem Prozentsatz vorgegeben.
    • Ausgangsgröße ist komplett fertig.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
  1. Kontextmenü im Spaltentitel M der Tabelle Maße öffnen.
    GradingShape_NewDimensioning_AddNewSize
  2. Neue Größen hinzufügen… auswählen.
    • Dialog Neue Größen hinzufügen erscheint.
  3. Im Gruppenfeld Größen die angeforderten Größen aktivieren.
    AddSizes_MarkDesiredSizes
    Nicht angebotene kleinere Größen über die Taste NewSizes_Add_Plus oben bei Bedarf hinzufügen.
    Nicht angebotene größere Größen über die Taste NewSizes_Add_Plus unten bei Bedarf hinzufügen.
  4. Bezeichnungen der Größen wenn nötig umbenennen.
  5. Beschreibungen der Größen eingeben.
  6. Das Kontrollkästchen CheckBoxOnGradieren aktivieren.
  7. Im Gruppenfeld Größenänderung das Optionsfeld RadioOnProzentual wählen.
  8. Für die Gradierungen über das Eingabefeld TextBox+Spin_10 den Prozentsatz eingeben.
  9. Mit Button OK bestätigen.
    • In der Bemaßungstabelle erscheinen bei aktivierter Anzeigeoption ShapeSizeView die hinzugefügten Größen mit den berechneten Maßen.
      MeasureTable_AddSizesByPercent
      F1-Help_Philosophy_smallGrößensätze
      		•
      Bei eingeschaltetem ShowCorrectionValueColumn Symbol erscheinen zusätzlich für jede Größe die Korrekturwert-Spalten. Korrekturwerte werden nicht gradiert.

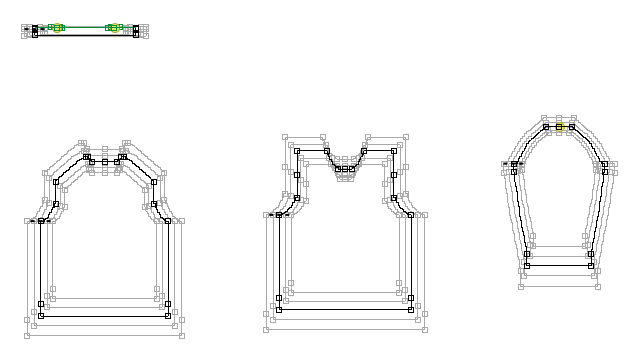

    • In der Bemaßungsansicht erscheinen bei aktiviertem Statussymbol ShapeSizeView alle Größen.
      DimensioningView_AllSizes

Größen absolut gradieren:

    • Auftrag erfordert einen Bemaßungsschnitt in den Größen XS, S, M, L, XL.
    • Für jedes Maß ist ein absoluter Differenzwert vorgegeben.
    • Ausgangsgröße ist komplett fertig.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
  1. In der Tabelle Maße in der Spalte Diff. für jedes Maß die absolute Differenz eingeben.
  2. Kontextmenü im Spaltentitel M der Tabelle Maße öffnen.
    GradingShape_NewDimensioning_AddNewSize
  3. Neue Größen hinzufügen… auswählen.
    • Dialog Neue Größen hinzufügen erscheint.
  4. Im Gruppenfeld Größen die angeforderten Größen aktivieren.
    AddSizes_MarkDesiredSizes
    Nicht angebotene kleinere Größen über die Taste NewSizes_Add_Plus oben bei Bedarf hinzufügen.
    Nicht angebotene größere Größen über die Taste NewSizes_Add_Plus unten bei Bedarf hinzufügen.
  5. Bezeichnungen der Größen wenn nötig umbenennen.
  6. Beschreibungen der Größen eingeben.
  7. Das Kontrollkästchen CheckBoxOnGradieren aktivieren.
  8. Im Gruppenfeld Größenänderung das Optionsfeld RadioOnAbsolut (Differenz aus Tabelle) wählen.
  9. Mit Button OK bestätigen.
    • In der Bemaßungstabelle erscheinen bei aktivierter Anzeigeoption ShapeSizeView die hinzugefügten Größen mit den berechneten Maßen.
      MeasureTable_AddSizesByDif

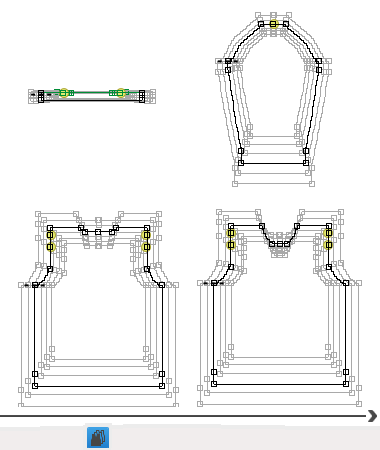

    • In der Bemaßungsansicht erscheinen bei aktiviertem Statussymbol ShapeSizeView alle Größen.
      DimensioningView_AddSizesByDif
Kontrollieren und korrigieren Sie nach dem Gradieren einzelne Maße jeder Größe gemäß Auftrag.
