So setzen Sie die Bezugslinie für Alle-Größen-Anzeige

Bezugslinie für alle Größen des Rückenteils auf den Armloch-Startpunkt setzen:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Statussymbol ShapeSizeView ist aktiviert.
  1. Kontextmenü für gewünschten Schnittpunkt in der momentan fetten Schnittlinie des Rückenteils öffnen.
    AllSizes_ReferenceLine
  2. Y-Position für die Anzeige aller Größen setzen auswählen.

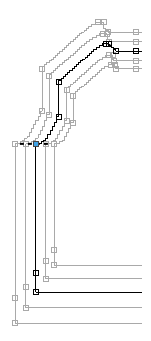

    • Alle Größen des Rückenteils richten sich in der Bemaßungsansicht an dem gewählten Schnittpunkt aus.
      DimensioningView_AllSizes_ShapePointAligned
    Genauso gehen Sie vor, um die Ausrichtung der anderen Strickteile anzupassen.
