S-Kurve

So definieren Sie eine S-Kurve im Ärmel-Armloch:

• Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
• Armloch-Startpunkt und -Endpunkt sind horizontal und vertikal bemaßt.

1. Kontextmenü für die linke diagonale Schnittlinie des Armlochs im Ärmel öffnen.

2. Linieneigenschaften wählen.
• Toolfenster Linieneigenschaften erscheint.
3. Linienvorschau anzeigen aktivieren.
• In der Linienvorschau erscheinen die ausgewählte Schnittlinie und die gespiegelte, gegenüberliegende Schnittlinie.

4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
5. Im Listenfeld Stufungsverlauf die Option S-Kurve auswählen.
• Detailansicht aktualisiert sich.

6. Im Eingabefeld Min. Stufenhöhe den Wert 2 wählen.
• Detailansicht aktualisiert sich.

7. Im Eingabefeld Stufenbreite den Wert 2 wählen.
8. Im Listenfeld Höhenstufung die Option geradzahlig auswählen.
9. Im Eingabefeld Min. Höhe am Linienende den Wert 4 wählen.
• Detailansicht aktualisiert sich.

10. Kontrollkästchen Abketteln am Linienfuß aktivieren.
• Eingabefeld Prozentangabe der Linienbreite erscheint freigeschaltet.
11. Im Eingabefeld Prozentangabe der Linienbreite den Wert 15 wählen.
• Detailansicht aktualisiert sich.

• In der Linie S. 1 erscheint in der Spalte Funktion der Eintrag Abketteln.
12. In der Linientabelle die Linien-Kennung M der Hauptzeile anklicken.
• Im Gruppenfeld unten erscheinen die Attribute der Linie M.
13. Auf die Rubrik Attribute wechseln.
14. Im Gruppenfeld Mindern im Listenfeld das Modul Mindern, aufliegend Masche ^ / unterliegend Masche v, gemeinsames Umhängen auswählen.
15. Im Eingabefeld Breite den Wert 4 wählen.
16. Im Listenfeld Optik die Option unterliegend lassen.

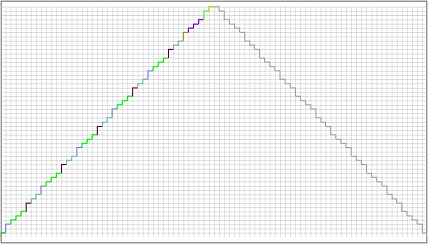

• Die Stufungen des Armlochs im Ärmel bilden eine S-Kurve.
