Abketteln

So definieren Sie einen Abkettelbereich im Ausschnitt:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Start- und Endpunkt des Abkettelbereichs sind horizontal und vertikal bemaßt.
      BindingOff_ShapePointsWithDimensionings
  1. Kontextmenü für die linke Schnittlinie des Abkettelbereichs öffnen.

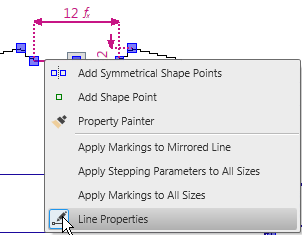

    BindingOff_ContextMenu
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.

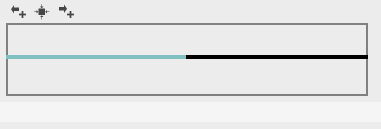

    • In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
      BindingOff_DetailViewIni
  3. Im Listenfeld VerhaltenList Box White die Option Standard belassen.
  4. Kontrollkästchen CheckBoxOffHalsausschnitt füllen inaktiv lassen.
  5. Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
  6. In der Linientabelle auf die Zeile mit Linien-Kennung M wechseln.
  7. In der Spalte Funktion im Listenfeld List Box White die Option Abketteln auswählen.
    • Spalte Abketteln Modul erscheint.
  8. In der Spalte Abketteln Modul im Listenfeld List Box White das Modul Abketteln, Ausschnitt, Beginn, schnell, 01 auswählen.
    • Die ausgewählten Abkettel-Vorgaben sind für die Schnittlinie festgelegt.
