Minder-Vorgaben

So ändern Sie die Minder-Vorgaben in der Armlochminderung im Leib:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Minder-Stufungsvorgaben der Armlochminderung sind eingegeben.
    • Minder-Modul Mindern, aufliegend Masche ^ / unterliegend Masche v, gemeinsames Umhängen ist erforderlich.
    • Minder-Breite 6 ist erforderlich.
    • Unterliegende Minder-Optik ist erforderlich.
  1. Kontextmenü für die linke Schnittlinie der Armlochminderung öffnen.
    ChangeNarrowingAttr_ContextMenu
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.

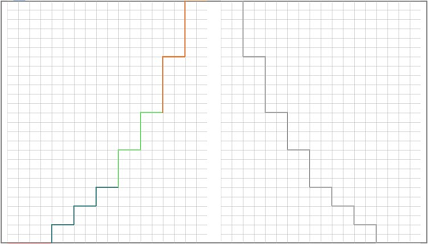

    • In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
      ChangeNarrowingAttr_DetailViewIni
  3. Im Listenfeld VerhaltenList Box White die Option Standard belassen.
  4. Kontrollkästchen CheckBoxOffHalsausschnitt füllen inaktiv lassen.
  5. Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
  6. In der Linientabelle die Linien-Kennung M der Hauptzeile anklicken.
    • Im Gruppenfeld unten erscheinen die Attribute der Linie M.
  7. Auf die Rubrik Attribute wechseln.
  8. Im Gruppenfeld Mindern im Listenfeld List Box White das Modul Mindern, aufliegend Masche ^ / unterliegend Masche v, gemeinsames Umhängen auswählen.
  9. Im Eingabefeld BreiteTextBox+Spin_1 den Wert 6 wählen.
  10. Im Listenfeld OptikList Box White die Option NarrowLookBelowunterliegend auswählen.
    • Die Minder-Vorgaben der Hauptlinie M vererben sich auf die Unterlinien.
    • Die ausgewählten Minder-Vorgaben sind für die Schnittlinie festgelegt.
