Optionen der Bemaßungsansicht

In der Statuszeile der Bemaßungsansicht FormularShapeView finden Sie folgende Darstellungsoptionen:

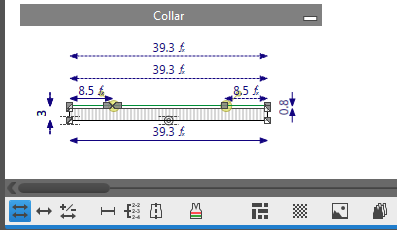

  • MainAndSubDimensionShapeView
    Bemaßungen anzeigen
    Zeigt die Haupt- und Nebenbemaßungen der aktuellen Größe im Schnitt an.
    GradingShapeCollarWidthAll

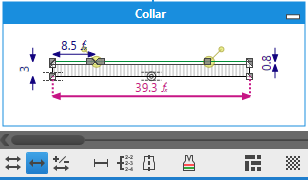

  • MainDimensionShapeView
    Nur Hauptbemaßungen anzeigen
    Zeigt nur die Hauptbemaßungen der aktuellen Größe im Schnitt an.
    Sie können beliebige Bemaßungen als Hauptbemaßung festlegen.
    GradingShapeViewCollarMainDimensionOnly

  • CorrectionDimensionShapeView
    Korrekturen anzeigen
    Zeigt die Korrekturwerte der aktuellen Größe im Schnitt an.
    Hier eine Korrektur um 5 zusätzliche Maschen:
    GradingShapeViewArrow+Correction

  • ControlDimensionShapeView
    Kontrollbemaßungen anzeigen
    Zeigt die Kontrollbemaßungen in Maschen an.
    GradingShapeViewControlDimensionStitch

  • SpecialShapeView
    Strickangaben anzeigen
    Zeigt die Strickangaben des aktuellen Schnitts an.
    Die Angaben zu Stufung, Anfang und eine Zusammenfassung werden automatisch erstellt.

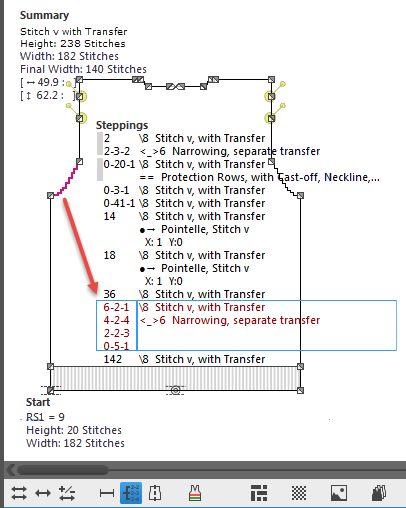

    Hier die Angaben zur Stufung im Armloch:
    GradingViewSteppingSpecs
    HowTo_Philosophy_SmallSo lesen Sie die Stufungsangaben

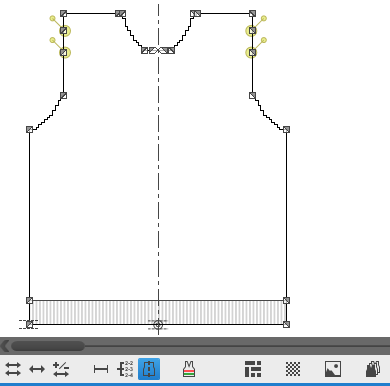

  • ShowSymmetryAxis
    Symmetrieachsen anzeigen
    Zeigt die Symmetrieachse durch Ursprungspunkt und Endpunkt
    Symmetrische Punkte sind an dieser Achse gespiegelt.
    GradingShapeView_SymmetryAxis_Front

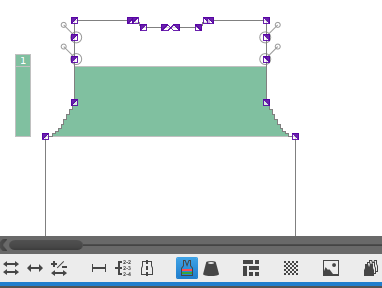

  • KnittingRangeType
    Strickbereiche anzeigen
    Zeigt die platzierten Strickbereiche des aktuellen Schnitts an.
    ShowKnittingArea_Number1Green

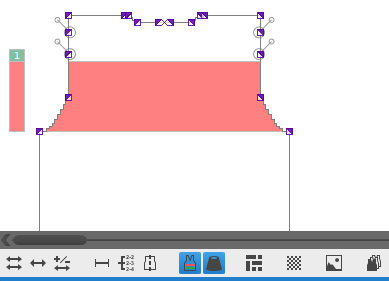

  • YarnColor
    Garnfarben anzeigen
    Zeigt statt der Erkennungsfarben der Strickbereiche die zugeordneten Garnfarben an.
    ShowKnittingArea_YarnColorRed
    Nur zusammen mit KnittingRangeTypeStrickbereiche anzeigen!

  • PatternRaster
    Rasterpunkte anzeigen
    Zeigt die Maschen (Rasterpunkte) entsprechend der Maschendichte des aktuellen Schnitts an.

  • ImageMode
    Bilder anzeigen
    Zeigt hinzugefügte Bitmap-Bilddateien.
    F1-Help_Philosophy_smallKontextmenü auf dem Hintergrund der Bemaßungsansicht
