So lesen Sie die Stufungsangaben

Die Option Strickangaben anzeigen der Bemaßungsansicht zeigt die Strickangaben des aktuellen Schnitts an.

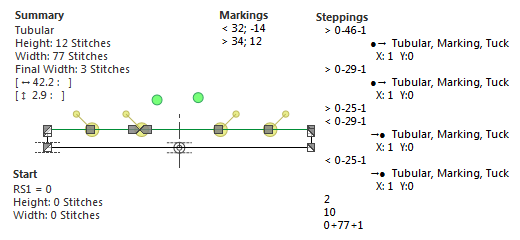

• Die Angaben zu Stufungen, Markierungen, Anfang und eine Zusammenfassung werden automatisch erstellt.

• Die Daten der ausgewählten Linie werden hervorgehoben.

• Im Basis-Seitenlayout legen Sie fest, ob die Stufungsangaben auf dem Ausdruck erscheinen

• Optionen der Bemaßungsansicht

• Basis-Seitenlayout (Dialog)

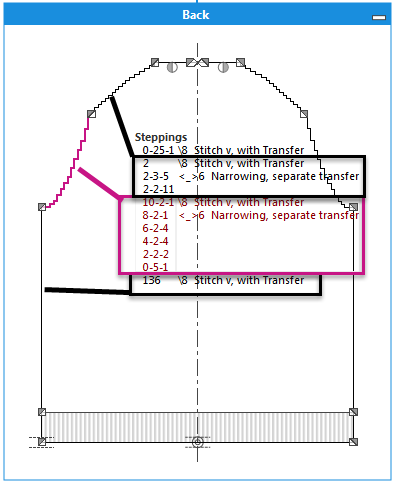

Stufungsangaben in der Bemaßungsansicht

• Von unten nach oben

• Bereich für den Anfang bleibt unberücksichtig

• Linieattribute sind hinter der Klammer zusammengefasst

• Die Daten der ausgewählten Linie werden hervorgehoben.

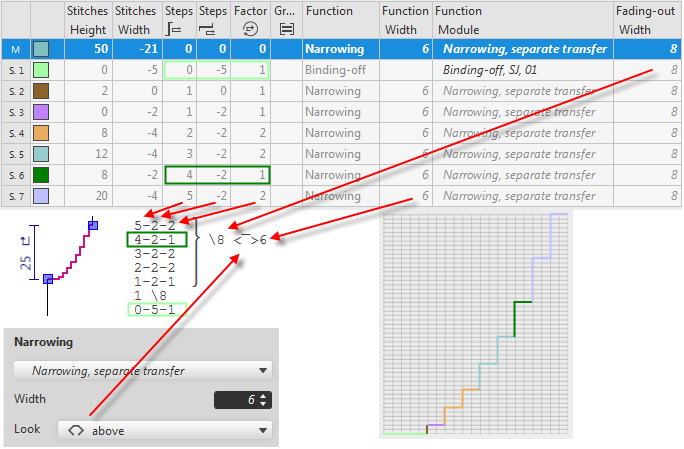

Stufungsangaben zu einer Schnittlinie

• Jede Zeile entspricht einer Unterzeile der Schnittlinie aus der Linientabelle

• Umgekehrte Reihenfolge gegenüber der Linietabelle

• Aufliegende oder unterliegende Minderoptik erscheint durch die Zeichen <_> und < > vor der Minderbreite

• \ 8 steht zum Beispiel für eine Ausblendbreite von 8 Maschen
