Schritt 3: Verbindungspunkte festlegen

Grafische Schnittanzeige öffnen

    1
    Mit der Taste in der Symbolleiste des Shapewizard die Schnittanzeige öffnen.

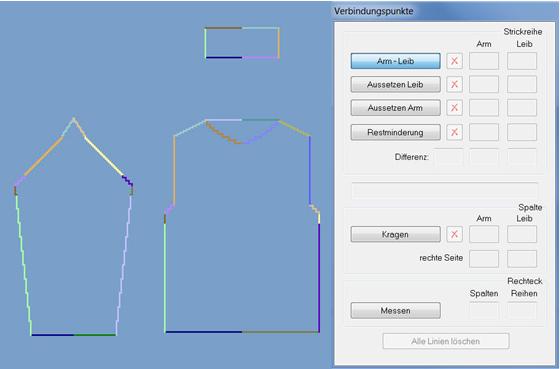

Verbindungspunkte festlegen

    1
    Verbindungspunkt auswählen.
    2
    Cursor an die Kante eines Formteiles setzen und linke Maus Taste gedrückt halten.
    3
    Cursor an die Kante des zu verbindenden Formteiles bewegen und Endposition der Verbindung festlegen, linke Maus Taste loslassen.
    4
    Zum Löschen einer bestehenden Verbindung, die Taste drücken.
    5
    Mit den Tasten + und - im Nummerisch Block kann die Formansicht vergrößert oder verkleinert werden.

Benötigte Verbindungspunkte

Verbindungspunkte

Funktion

Arm - Leib

Erster Verbindungspunkt, referenziert die Position vom Arm zum Leib.

Restminderung

Verbindung der Restminderung vom Arm mit dem Leib unterhalb Schulterspickel.

Kragen

Das Element Kragen wird durch die Verbindung auf die entsprechende Breite gesetzt.

Verbindungspunkt Arm-Leib

  1. Keine Zunahme oder Minderung innerhalb der Arm-Leib Verbindung.
    1
    Den Verbindungspunkt Arm - Leib im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie vom Arm zum Leib setzen.
  1. Die Arm/Leib- Verbindung bestimmt die Position aller Bereiche zueinander.
  2. Der Strickablauf für die Arm- Leibverbindung wird bis zur Verbindungslinie eingetragen.

Verbindungspunkt Restminderung

    1
    Den Verbindungspunkt Restminderung im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie von Restminderung Arm bis unterhalb Beginn Schulterspickel Leib setzen.

Verbindungspunkt Kragen

    1
    Den Verbindungspunkt Kragen im Dialog Verbindungspunkt definieren.
    2
    Verbindungslinie vom linken Kragenbeginn zur linken Kante Abschlusslinie Leib setzen.

Zum folgenden Schritt 4: k&w- Datei erstellen
