Schritt 2: Formen Laden und Einstellen im Shapewizard

Formteile im Shapewizard hochladen

Die Formteile VT, RT und Arm im Shapewizard zu einer k&w- Datei zusammenfügen.

    1
    Über Menü Form / Shapewizard (k&w Schnitt zusammenstellen)... das Programm Shapewizard aufrufen.
    2
    Mit Hilfe der Browser- Taste die entsprechenden Formteile hochladen.
  1. Der Dialog Öffnen erscheint zur Auswahl einer Formdatei.
    3
    Form auswählen und hochladen.

Beim Arm kann die geladene Form mit der Taste wieder entfernt werden.
Zum korrigieren geladener Formen mit der Taste den Schnitt-Editor aufrufen.

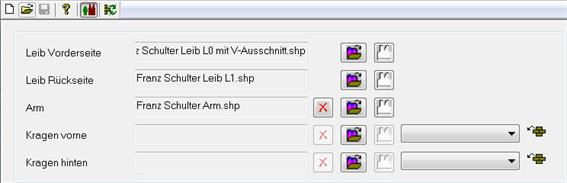

Einstellungen im Shapewizard

    1
    Die Einstellungen für die jeweiligen Formen im Shapewizard vornehmen.
  1. Verbindungspunkte werden kalkuliert.
  2. k&w Arrangements werden geladen.



Funktion

Einstellung

1

Verbindung

B1 – Typ1 (keine Verbindung L0-L1)

2

Maschenzahl bei Restminderung

2

3

Reihenzahl bei Restminderung

2

Zum folgenden Schritt 3: Verbindungspunkte festlegen
