Verwendung des DEVOUT Befehls mit der M1plus

I. Sintralfunktion für den Typ Kopf vorbereiten.

  1. Initialisieren in dieser Funktion muss zuerst erfolgen.
    1
    Absenkfadenspannung für die benutzen Gruppen einschalten und die Fadenspannung für die Absenkspannung definieren.
    (Hier wird die Absenkfadenspannung eingeschaltet. Ein weiteres Einschalten ist nicht mehr erforderlich)
    2
    Pendelspannung einschalten und die Fadenspannung für die Pendelspannung definieren.
    (Wenn die Pendelspannung später verändert werden soll, muss sie wieder erneut eingeschaltet werden)
    3
    Arbeitsfadenspannung definieren.
    (Es ist kein Einschalten der Arbeitsfadenspannung erforderlich)

Diese Funktion wird als Typ Kopf definiert

Die Funktion wird ab Zeile 2 in den Sintral Kopf eingefügt

Sintral Funktion in der M1plus aufrufen:

    1
    Sintral-Funktionen im Menü MC-Programm aufrufen.
    2
    Über Laden... die Funktion im Verzeichnis selektieren.
    3
    In der Spalte Typ die Eigenschaft Kopf auswählen.
    4
    In der Spalte Benutzt das Häkchen aktivieren.

II. Sintral mit dem Befehl für das Kalibrieren im Anfangsmodul in der Trennreihe eintragen

    1
    Mit RMT auf das Anfangsmodul klicken.
    Modul editieren auswählen.
    2
    Steuerspalte PRINT öffnen.
    3
    Anweisungen… im Kontextmenü der Steuerspalte PRINT klicken.
  1. Das Technikreihen-Daten Fenster öffnet sich in der Rubrik PRINT.
    2. 4

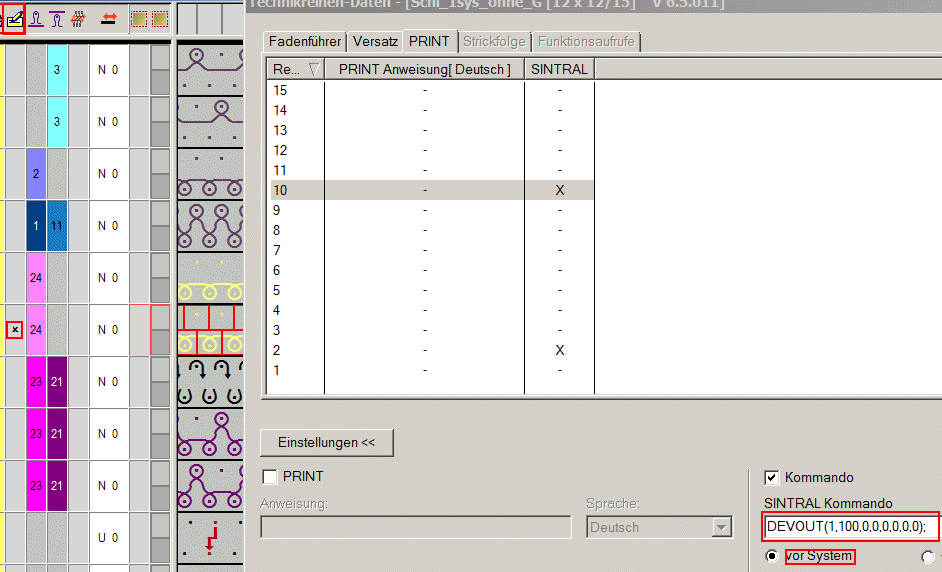

    Im Technikreihen-Daten Fenster die Taste Einstellungen >> klicken.
    5
    Kommando mit Häkchen aktivieren.
    6
    Die Reihe mit dem Trennfaden selektieren.
    7
    Den DEVOUT – Befehl für das Kalibrieren eingeben: DEVOUT(1,100,0,0,0,0,0,0);

III. Fadenspannung während des Strickens in den Technikreihen ändern

Es kann für jede Strickreihe die Fadenspannung des jeweiligen Modus: Arbeitsfadenspannung, Pendelspannung oder Absenkfadenspannung abgeändert werden.



Es empfiehlt sich für die Fadenspannungsänderungen Sintral Funktionen zu erstellen.

Es sind die oben beschriebenen Regeln zu beachten.

Vorgehensweise:

    1
    Sintral mit den DEVOUT-Befehlen erstellen und in einem dafür vorgesehenen Verzeichnis Abspeichern. (Name der Funktion = Name der Sintral Datei)

Beispiel:

    2
    Steuerspalte Funktionsaufruf öffnen und Technikreihe markieren ab welcher Reihe die neue Fadenspannung verwendet werden soll
    3
    Funktionsaufrufe... ausführen. Das Technikreihen-Daten Fenster öffnet sich in der Rubrik Funktionsaufrufe.
    4
    Im Technikreihen-Daten Fenster Einstellungen öffnen
    5
    Check Box Funktion aktivieren
    6
    In Funktion weitere Funktionen anklicken.
    7
    In das Verzeichnis wechseln, in welcher die oben beschriebene Funktion abgelegt wurde und die Funktion Öffnen. Der Name der geöffneten Funktion wird nun im Feld Funktion: angezeigt.
    8
    Vor Hub / nach Hub wählen. Achtung! Bei Vor Hub wird evtl. eine Leerreihe generiert. Deshalb wenn möglich nach Hub wählen.

Bei Vor Hub wird evtl. eine Leerreihe generiert

Deshalb wenn möglich nach Hub wählen. Was jedoch zur Folge hat, dass die Funktion eine Musterreihe vor der gewünschten Reihe angegeben werden muss.

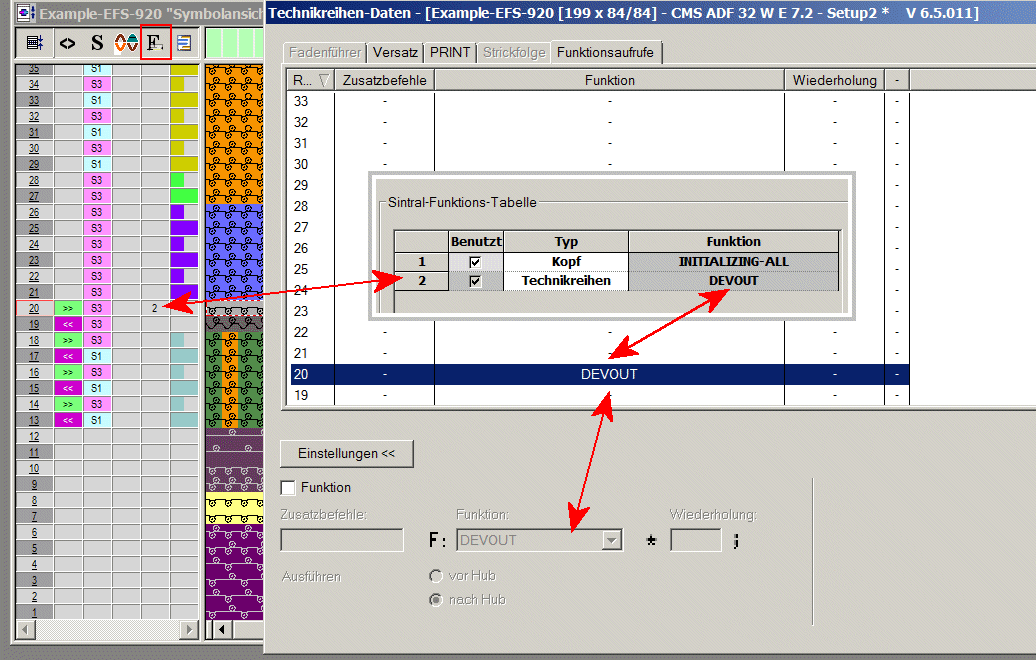

Zusammenhänge der Steuerspalte Funktionsaufruf:
