Muster erstellen mit Steuerung der Abwerffunktion durch RS17

Neues Muster anlegen:

    1
    In der Menüleiste Datei / Neu auswählen.
    -  oder  -
    klicken.
    2
    Mustername eintragen.
    3
    Maschinentyp und Setup-Typ auswählen.
    4
    Basismuster (Muster ohne Form) und Design-Muster auswählen.
    2. 5
    Mustergröße festlegen und Grundstrickart Masche vorne mit Umhängen auswählen.
    6
    Anfang auswählen unter Berücksichtigung der Abwerffunktion gesteuert durch RS17:

Maschine mit Kamm

Maschine mit Bandabzug

Klemmen verwenden:

Klemmen sind deaktiviert, d.h. die Fadenführer können nicht in die Klemme gebracht werden.

  • Resultat:
  • Es kann nicht abgeworfen werden.
  • Kamm kann nicht verwendet werden.

Klemmen verwenden:

Maschine arbeitet mit Klemmen und Schneiden.
Wenn diese Option verwendet wird, müssen vor dem Abwerfen des Gestrickes alle Fadenführer in die Klemme gebracht werden.

  • Bei Maschinen mit Kamm wird das neue Teil mit dem Kamm begonnen.
  • Bei Maschinen mit Bandabzug wird mit Restgarn in den Abzug gestrickt.

Abwerfen ein/aus (RS17)

Jedes Teil wird abgeworfen, da keine Steuerung über RS17 stattfindet.

Alle Fadenführer müssen am Gestrickende in der Klemme sein.

Abwerfen ein/aus (RS17)

Das Abwerfen kann mit dem RS17 gesteuert werden. (Abwerfen ein: RS17=0 /Abwerfen aus RS17=1) Mit Hilfe einer Sintralanweisung wird der Stückzähler abgefragt und bei ST= 0 wird der RS17 auf 0 gesetzt. Dadurch werden alle Fadenführer geklemmt und das Gestrick abgeworfen.

Sintral:

Mit einer Sintralfunktion wird die Anfangsbreite des neuen Strickteils durch Zunehmen oder Abwerfen ermöglicht. Diese Auswahl ist notwendig bei Formgestricken, bei Gestricken ohne Form ist diese Auswahl auch möglich.
Einschränkung: Es ist nicht möglich im Garnfeld Kammfaden und Trennfaden auf eine andere Seite zu verschieben. Die Seiten der Fadenführer sind fest durch das Sintral vorgegeben und können im Garnfeld nicht geändert werden.

Modul:

Nur für gleichbleibende Gestrickbreiten zu verwenden.

: Die Seitenwahl des Kammfadens und Trennfadens kann im Garnfeld frei gewählt werden.

    7
    Anfang aus Stoll mit Schutzfaden / Standard / 1 System / ohne Gummifaden / Übergang lose Reihe / Schlauch auswählen.
    8
    Die Angaben mit Design-Muster erstellen bestätigen.
  1. Die Symbolansicht [Basis] wird geöffnet.

Einstellungen in der Konfiguration:

    1
    Im Menü Musterparameter den Dialog Konfiguration aufrufen.
    2
    Die Registerkarte Kamm, Klemmen öffnen.
    3
    Unter der Rubrik Kamm, Klemmen werden automatisch folgende Funktionen ausgewählt, wenn beim Auswählen des Anfangs Abwerfen ein/aus (RS17) ausgewählt wurde.

Klemmen am Gestrickende in der Abwerffunktion (RS17=0):

Ist der RS17=0, werden alle Fadenführer am Gestrickende geklemmt, bevor das Gestrick abgeworfen wird. Ist der RS17=1, dann wird das Klemmen der Fadenführer übersprungen.

Sintralbefehl:

Über den Sintral-Befehl RS17=1 IF #100=1 RS17=0 wird das Abwerfen an den Stückzähler gekoppelt.

    4

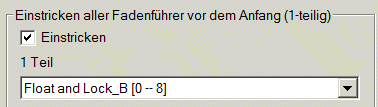

    Bei Maschinen mit Bandabzug wird automatisch Einstricken Float and Lock_B [8-8] für CMS530 HP B eingestellt.
    Im Beispiel wird jedoch nur Klemmen und Schneiden auf der rechten Seite Verwendet. Deshalb wurde Float and Lock_B [0-8] eingestellt.
    5
    Die Angaben mit der Taste OK bestätigen.

Sintral-Funktions-Tabelle aufrufen:

    1

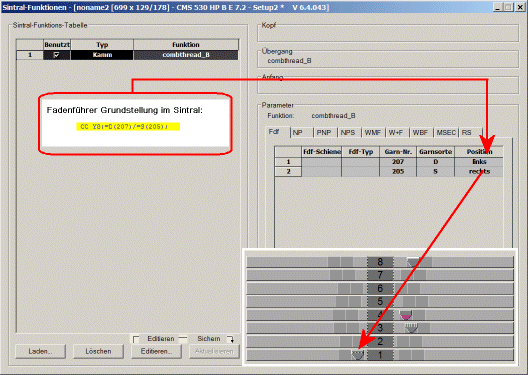

    Es wird automatisch die Default Sintral Funktion für die CMS530HP_B verwendet: combthread_B.sin. Bei dieser Sintral Funktion ist die Fadenführergrundstellung für den Trennfaden links auf Spur 1 und für das Sauberstricken rechts auf Spur 8

Aufruf und Zuordnung von Sintralfunktionen: MC-Programm / Sintralfunktionen...

    2

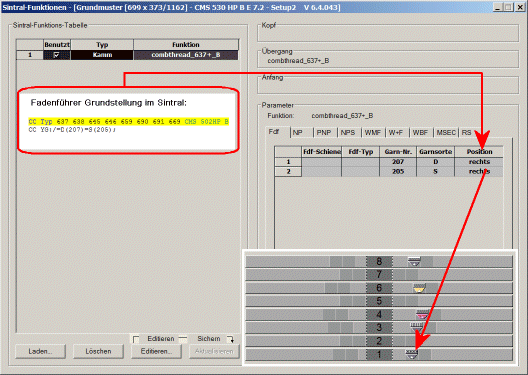

    Für alle nachfolgenden Beispielmuster wurde das Sintral von einer CMS502HP_B verwendet, bei welchem der Trennfaden auch rechts ist.
    Bitte die Sintral Funktion combtread_B.sin löschen und die Sintralfunktion combthread_637_B.sin laden:


Stoll-Anfang modifizieren:

    1
    Eingefügten Stoll-Anfang modifizieren.
    2
    Über Menü Modul / Modul-Explorer Muster… das Verzeichnis Anfänge öffnen.
    3
    Container-Modul Technik Schlauch mit Doppelklick öffnen.
    4
    Element Schl_1sys_ohne_G öffnen und alle Strickreihen nach der Netzreihe löschen.
    5
    Element Schl_1sys_LR öffnen und die Strickreihen mit Masche hinten löschen.
    6
    Elemente speichern und Anfang ersetzen.

Zeichnen des Musters:

    1
    Das Grundmuster mit vorgegebenem Grundmodul und Strickablauf erstellen.

Grundmodul:

Das Grundmuster wird mit diesem Modul komplett gefüllt.

Strickablauf Muster (CA)

Strickablauf wird als CA über die komplette Musterhöhe eingetragen



Im CA haben die Bezugsreihen (blau) keine Nadelaktion. Das Modul aus dem Grundmuster wird eingesetzt.

Strickablauf Muster Ende (CA)

Die letzten beiden Reihen des Musters werden mit diesem CA überschrieben. Es ermöglicht sicheres Umhängen für die Schutzreihen.







Beispiel Grundmuster

Zeichnen mit Grundmodul

Muster nach Technikbearbeitung

(1
)Anfangsmodul muss angepasst werden



(2)
Strickablauf Muster



(3)
Strickablauf Muster Ende



(4)
Sauberstricken



    2

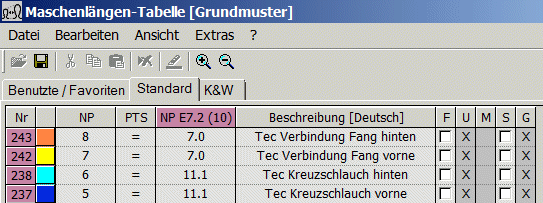

    Einstellungen für Maschenlänge überprüfen

Es sind eigene NP Werte für Tech Knits Muster vorhanden:

    2. 3
    Einstellungen für Warenabzug überprüfen.

Bei einer Maschine mit Bandabzug mit der Feinheit E7.2 ist der Abzugswert WB=3.0 ausreichend. Ein höherer Abzugswert kann das Band auf Dauer beschädigen.

Muster fertigstellen:

    1
    Zu Registerkarte Strickbereiche wechseln und unter Sonderstrickteile Garnfarbe verwenden aktivieren.
    2
    Im Eingabefeld daneben die Farbnummer des Schutzgarnes #205 eingeben.
    Die Schutzreihen am Ende des Strickteils werden mit Schutzgarn (Restgarn) gestrickt.
    3
    [nicht notwendig, nur wenn Änderungen nach dem Form ausschneiden notwendig sind] In der Symbolleiste Bearbeitungsschritte Form ausschneiden aufrufen.
    4
    [nicht notwendig, nur wenn Änderungen nach expandieren notwendig sind] Mit Taste in der Symbolleiste Bearbeitungsschritte das Muster expandieren.
    5
    Mit Taste die Technikbearbeitung starten.
  1. Die Abfrage MC-Programm erstellen erscheint.
    6
    Die Abfrage mit OK bestätigen.
    7
    Sintral-Check über Menü MC-Programm / Sintral-Check durchführen... aufrufen.
    - oder -
    In der Symbolleiste Bearbeitungsschritte anklicken.
