Form in der Symbolansicht [Basis] ändern

I. Form in der Symbolansicht [Basis] korrigieren:

    1
    In der Symbolansicht [Basis] die aufgelegte Form (shv / shp / shr) darstellen.
  1. Die Symbole in der Symbolleiste Muster-Darstellungen werden aktiv.



Darstellung

Formkanten anzeigen.

Formsymbole anzeigen.

Diese Symbole können hinzugeschaltet werden, um die gewünschte Darstellung des Grundmusters zu erhalten.

:
Beim Deaktivieren dieser Anzeigen wird die Formteilfarbe1 angezeigt und man arbeitet nur in der ‚Form’.
Die Formteilfarbe1 wird in den Color Arrangements verwendet.

    2
    In der Symbolansicht [Basis] und aktivieren.
    3
    In der Symbolansicht [Basis mit Form] das Kontextmenü Formattribute... aufrufen.

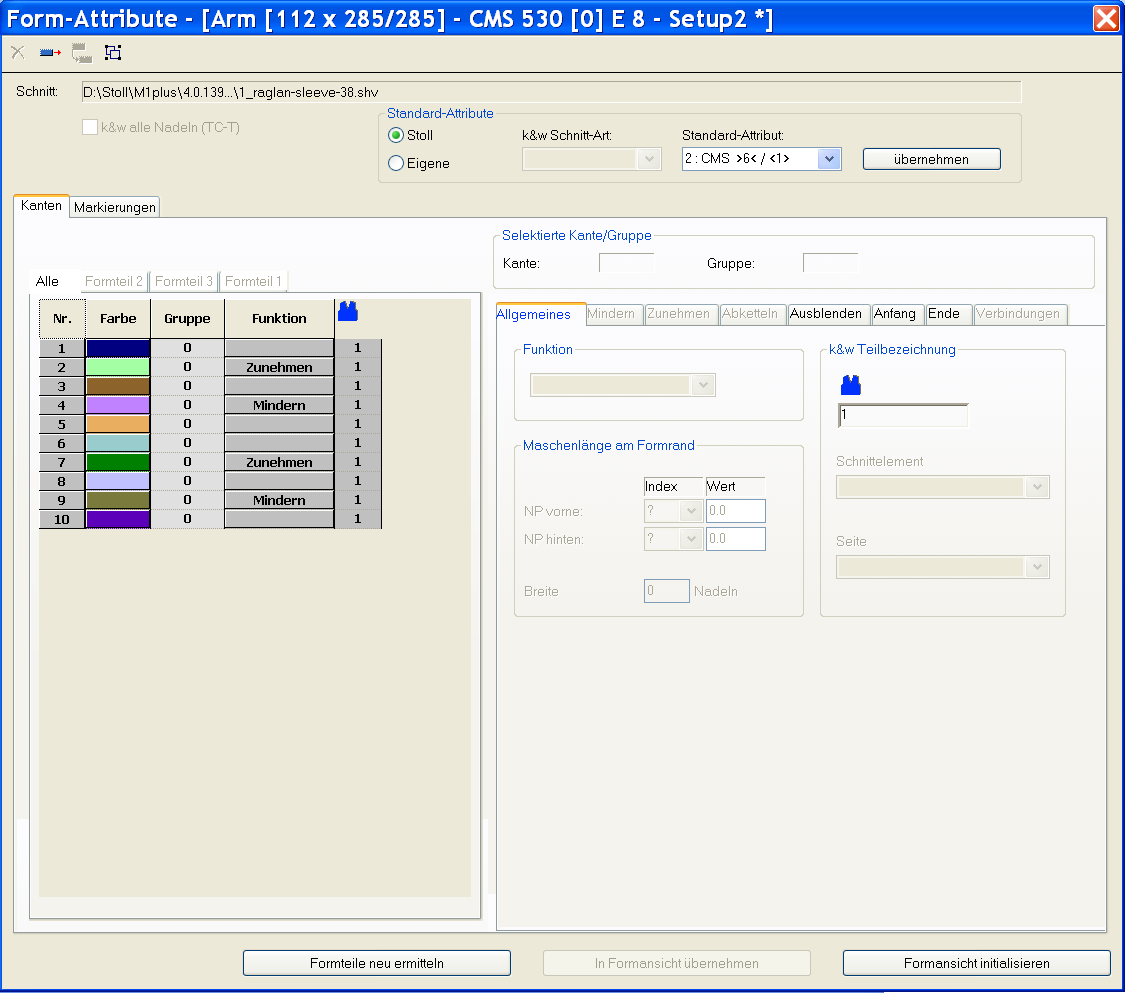

  1. Der Dialog wird geöffnet.
    4
    Im Dialog Form-Attribute die zu ändernde Formkantenfarbe in der Nr.-Spalte selektieren.
    -  oder  -
    Die Formkantenfarbe im Basismuster mit oder Taste F6 aufnehmen.
    5
    Zeichenwerkzeug und Symbol aus Formattribute auswählen.

Symbolleiste Formattribute

Funktion

Bedeutung

Außerhalb Form

Bereiche bearbeiten, welche nicht zur Form gehören.

Formteilfarbe (Innerhalb Form): <Nr.>

Einem Formteil eine Formteil-Farbe zuweisen.
Mit aus Auswahlliste eine Farbe auswählen.

Kante: <Nr.>

Einer Kante eine Kantenfarbe zuweisen.
Mit aus Auswahlliste eine Farbe auswählen.

Markierungen: <Nr.>

Formmarkierung zuweisen.
Mit aus Auswahlliste eine Farbe auswählen

Spickeln

Spickelbereiche einzeichnen oder ändern

Mindern / Zunehmen

Symbol Mindern / Zunehmen in die Formkante einzeichnen.

Ausblenden

Symbol Ausblenden in die Formkante einzeichnen.

Trennung

Automatisch erzeugte Trennung bearbeiten.

Abketteln

Symbol Abketteln in die Formkante einzeichnen.

Maschenlängen-Änderung

Symbol Maschenlängen-Änderung (PTS) in die Formkante einzeichnen.

Ausrichten innerhalb Formteil nach links

Ausricht-Symbole innerhalb einer Form eintragen.

Der Bereich rechts vom Symbol wird nach links verschoben.
: Verwendung bei Fair Isle Technik.

Ausrichten innerhalb Formteil nach rechts

Ausricht-Symbole innerhalb einer Form eintragen.

Der Bereich links vom Symbol wird nach rechts verschoben.

: Verwendung bei Fair Isle Technik.

Ausrichten links

Ausricht-Symbole nach links eintragen.

Formteil wird nach rechts verschoben.
: Verwendung bei Fully-Fashion innerhalb V-Ausschnitt

Ausrichten rechts

Ausricht-Symbole nach rechts eintragen.

Formteil wird nach links verschoben.
: Verwendung bei Fully-Fashion innerhalb V-Ausschnitt

Aussetzen nach unten

Bereich für das Aussetzen bei knit and wear Formen nach unten vergrößern

Aussetzen nach oben

Bereich für das Aussetzen bei knit and wear Formen nach oben vergrößern

Randmarkierung links platzieren

Symbol für Randmarkierung an Formkante links

: Ausschnitt wird durchgestrickt, kann manuell ausgeschnitten werden

Randmarkierung rechts platzieren

Symbol für Randmarkierung an Formkante rechts

: Ausschnitt wird durchgestrickt, kann manuell ausgeschnitten werden

: Ausschnitt wird mit „Innerhalb Form“ aufgearbeitet.

Mehrstufiges Mindern
unterliegend

Symbol für mehrstufiges Mindern einzeichnen.

Minderungen unterliegend

Mehrstufiges Mindern
aufliegend

Symbol für mehrstufiges Mindern einzeichnen.

Minderungen aufliegend

Auswahlmenü

Auswahl für Versatzstufe (Überdeckweite) beim Mehrstufigen Mindern
Werte: 1 - 3

Einzelne Formattribute entfernen

Eingezeichnetes Formattribut löschen.

Dazu Formsymbol (z.B. ) und zusätzlich auswählen.

Alle Formattribute entfernen

Alle eingezeichnete Formattribute und Kantenfarbe löschen.

    6
    Mit ausgewählten Form-Attributen die Formkante korrigieren.

Vorhandene Formattribute können mit Taste F7 aufgenommen werden.

    7
    Im Kontextmenü Referenzkanten anzeigen aktivieren.
  1. Rote Umrisslinien entlang der Formkanten werden angezeigt.

Die Referenzkanten (Umrisslinien) sind bei Änderungen der Form hilfreich, da die Abweichungen von der ursprünglichen Form dargestellt werden.

    8
    Selektierte Formkante korrigieren:

Vor Korrektur:

    9
    Im Kontextmenü Referenzkanten aktualisieren auswählen.
  1. Rote Umrisslinien werden der neuen Außenkante angepasst.

Nach Korrektur:

II. Neue Formkante anlegen:

    1
    In der Symbolansicht [Basis] mit geöffneter Form die Formkantenfarben mit und die Formattribute mit anzeigen.
    2
    In der Symbolansicht [Basis] im Kontextmenü Formattribute... aufrufen.
    -  oder  -

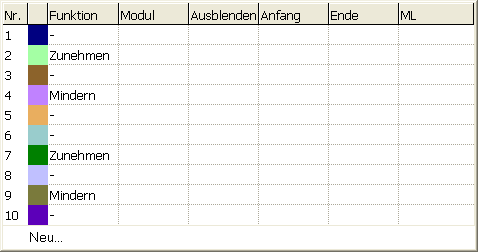

    In der Symbolleiste Formattribute mit die Auswahlliste öffnen und Neu… auswählen.
  2. Der Dialog Form-Attribute wird geöffnet.
    3

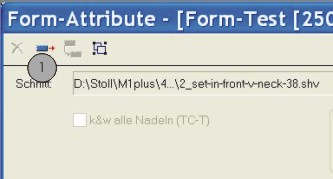

    Im Dialog Form-Attribute das Symbol Neue Formkante/Markierung (1) drücken.
  2. Eine neue Formkante wird angelegt.
    4

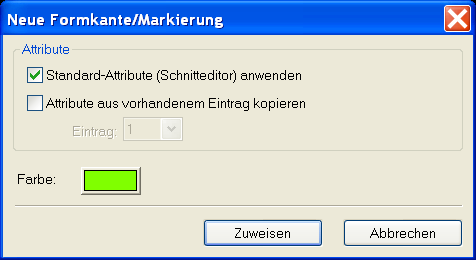

    Im Dialog Neue Formkante/Markierung gewünschte Einstellungen auswählen.

Kontrollkästchen

Bedeutung

Standard-Attribute (Schnitteditor) anwenden

Es wird eine neue Kantenfarbe mit Stoll Standardattribute angelegt.

: Die neue Kante wird nicht gruppiert.

Attribute aus vorhandenem Eintrag kopieren

Es wird eine neue Kantenfarbe mit den Attributen der ausgewählten Kantennummer angelegt.

: Die neue Kante wird mit der ausgewählten Kante gruppiert.



Eintrag

Auswahl der Kantennummer, welche zur Übernahme der Attribute verwendet werden soll.

    5
    Mit Taste Zuweisen im Dialog Neue Formkante/Markierung die neue Kantenfarbe in der Tabelle hinzuzufügen.

III. Neue Formkante anwenden:

    1
    Im Dialog Form-Attribute die neu erstellte Formkante selektieren.
    -  oder  -
    In der Symbolleiste Formattribute mit die Auswahlliste öffnen und Formkante auswählen.
    2
    Aus der Symbolleiste Formattribute mit gedrückter Taste Strg zusätzlich das gewünschte Formattribut auswählen.
    3
    Die neue Formkante mit gewähltem Formattribut in das Basismuster einzeichnen.
    4
    Der Formkantenfarbe durch die Taste Formteile neu ermitteln die Formteilfarbe 1 zuordnen.
    5
    Eventuell im Dialog Form-Attribute unterhalb der Tabelle der Kantenfarben mit rechter Maustaste das Kontextmenü öffnen:
    6
    Mit Symbol Dialog Form-Attribute schließen.
  1. Der Dialog Form-Attribute wird geschlossen und Vorgaben gespeichert.

Die Schaltflächen im Dialog Form-Attribute :

Schaltfläche

Bedeutung

Formteile neu ermitteln

Die Formteile / Formteilfarben werden neu ermittelt.
Die Kanten und Markierungen werden neu aufgelistet.

In Formansicht übernehmen

Nur die Änderungen in Form-Attribute werden in die Symbolansicht (mit Form) übernommen.

Formansicht initialisieren

Alle Einträge in Form-Attribute werden in die Symbolansicht (mit Form) übernommen und gespeichert.
: Manuell eingezeichnete Änderungen werden überschrieben.

IV. Maschenlänge am Formrand:

    1
    Im Dialog Formattribute die gewünschte Formkante selektieren.
    2
    Registerkarte Allgemeines auswählen.
    3
    Unter der Rubrik Maschenlänge am Formrand gewünschte Einstellungen vornehmen:



Index

Wert

NP vorne:

NP Index auswählen

NP Wert eintragen

NP hinten:

NP Index auswählen

NP Wert eintragen

Breite

Anzahl Nadeln für PTS am Formrand eingeben

: Symbol wird in der Formansicht angezeigt.

    4
    Bearbeitungsschritt Form ausschneiden ausführen.
  1. Im Dialog Konfiguration ist automatisch Unterschiedliche Maschenlänge am Formrand aktiv.
    5
    Im Dialog Konfiguration die Registerkarte Weitere Einstellungen öffnen.
    6
    In der Rubrik Variable Maschenlänge bei Bedarf Einstellungen vornehmen:

Variable Maschenlänge am Formrand

NPJ: . =
NPJ: N =

Wert eintragen

: Wert für Symbol N:
nur bei MC ST211 – ST811 notwendig

Schlittengeschwindigkeit bei NPJ (MSECNPJ)

Maschinengeschwindigkeit MSEC =1.0

Maschinengeschwindigkeit MSEC nach Vorgabe

Bei Verwendung von PTS / NPJ sind die Verstell- und Ruhezeiten zu beachten.
