Muster mit Form erstellen

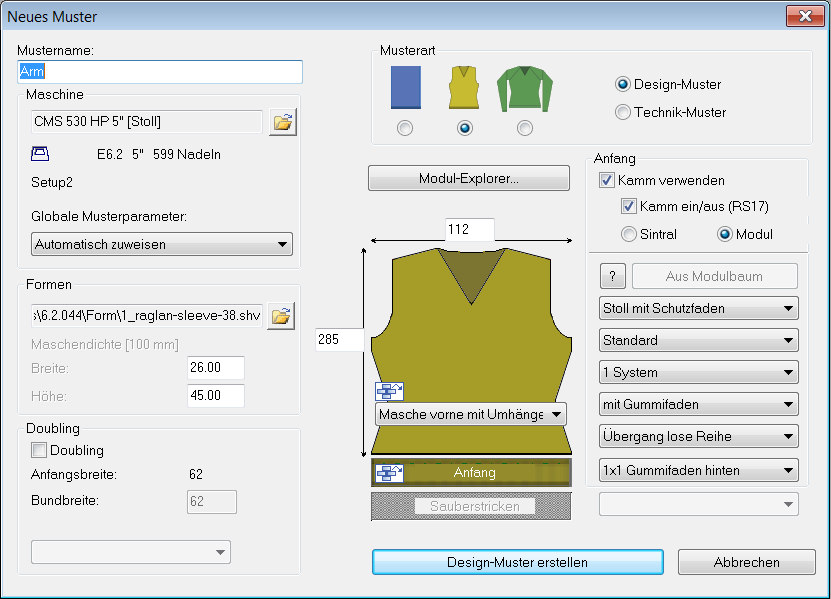

Neues Muster mit Form anlegen:

    1
    In der Menüleiste Datei / Neu auswählen.
    -  oder  -
    Symbol klicken.



Einstellung

Bedeutung

Design-Muster

Musterbearbeitung mit den neuen Funktionalitäten der M1plus

Technik-Muster

Musterbearbeitung ähnlich der M1

    2
    Mustername eintragen.
    3
    Maschinentyp und Setup-Typ auswählen.
    4

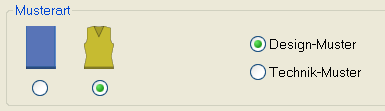

    Basismuster (Muster mit Form) und Design-Muster auswählen.
    5

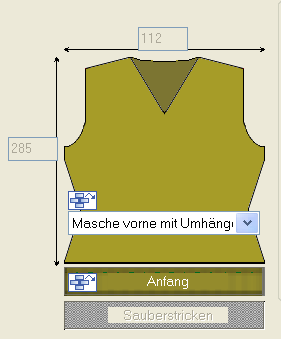

    Schnitt / Form auswählen und Maschendichte angeben.
  1. Mustergröße wird automatisch aufgrund der gewählten Form eingetragen.
    6
    Über die Auswahlliste die Bindung für das Grundmuster festlegen.
    7
    Anfang auswählen.

Ein Anfang kann auch nach dem Zeichnen des Basismusters eingefügt werden.

    8
    Die Angaben mit Design-Muster erstellen bestätigen.
  1. Eine Symbolansicht [Basis] mit aufgelegter Form wird geöffnet.
