Änderungen in der Symbolansicht

I. Änderungen an Form-Außenkante und V-Ausschnitt vornehmen:

Schnitt / Form liegt auf dem Muster.

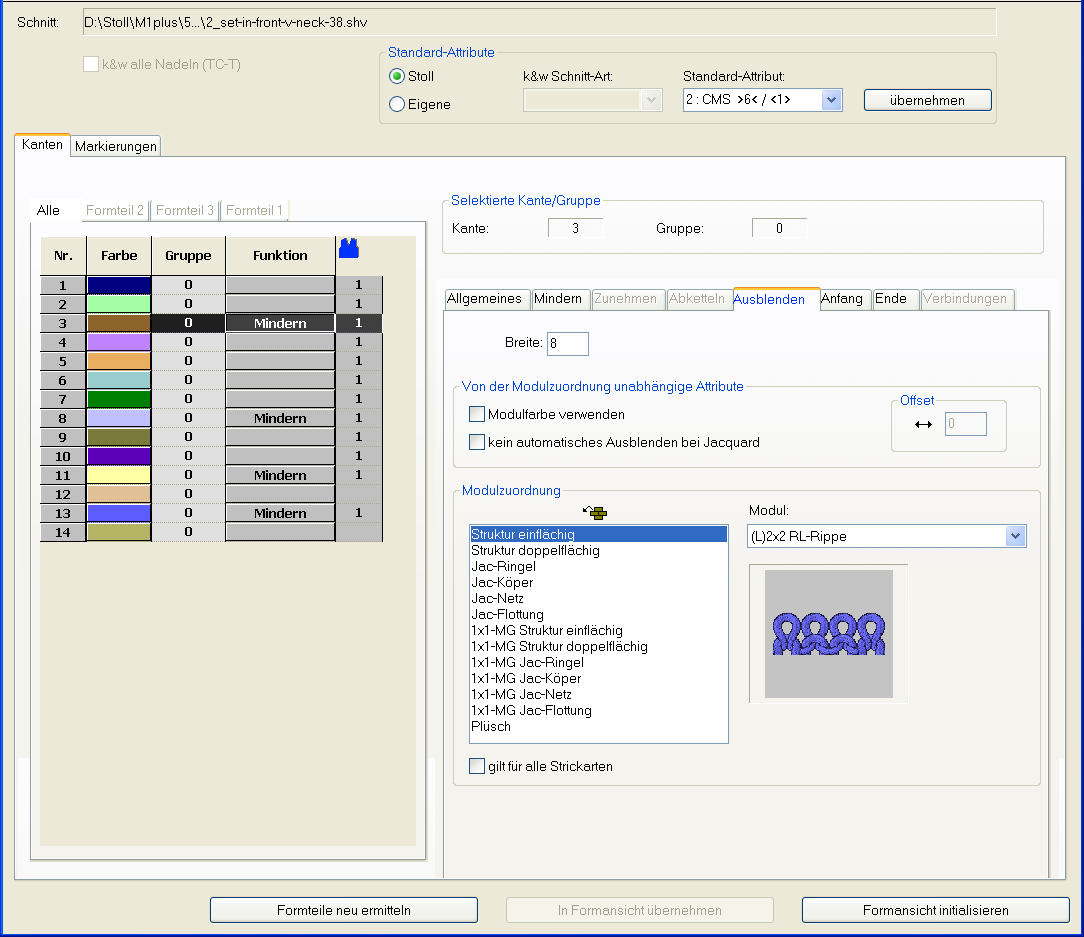

1: Dialog Form-Attribute über Kontextmenü Formattribute… öffnen.
- oder -
Menü Form / Formattribute… aufrufen.

2: Änderungen in den Registerkarten durchführen.

Änderungen an Außenform und V-Ausschnitt
Registerkarte	Änderung	Darstellung
Ausblenden	2x2 RL-Rippe
Mindern	L-R getrenntes Umhängen (Struktur einflächig)
Mindern	L-R gemeinsames Umhängen (Struktur einflächig)
Minderbreite	8 Maschen	Armausschnitt V - Ausschnitt
Minderstufe	4 Maschen (2x2 Maschen)
Ausblendbreite	8 Maschen

II. Änderungen im Beginn des V-Ausschnitts vornehmen:

Vorhandene Formkantenfarben verwenden und die Korrektur der Formkanten unterhalb des V-Beginns in der Symbolansicht [Basis] mit aktiviertem und / oder einzeichnen.
Neue Formkanten anlegen, Formattribute zuordnen und die Formkanten einzeichnen.
Im Dialog Form-Attribute die Eingaben mit Taste In Formansicht übernehmen bestätigen.

Die Reihenzahl bis zum Beginn des V-Ausschnitts muss geradzahlig sein.

1: Geänderte Form über Menü Form / Form speichern unter… speichern.

Die Form wird im shr-Format gespeichert.

2: Mit Taste in der Symbolleiste Bearbeitungsschritte die Form ausschneiden.

Vorgaben für Ausblenden und Maschenlänge am Formrand werden eingetragen.

3: Nachfolgende Bearbeitungsschritte durchführen.
