Form im M1plus Schnitteditor ändern

Die Standard-Schnitte im Ordner Form können Sie als Grundlage benutzen und an die eigenen Bedürfnisse angepassen.

I. Element Grundschnitt modifizieren:

    1
    Über Form / Schnitteditor (erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    klicken.
  1. Dialog Öffnen wird angezeigt.
    3
    Pfad zum gewünschten Ordner Form (mit Standard-Schnitten) eingeben.
    D:\ Stoll \ M1plus \ <Versionsnummer> \ Form \...
    4
    Gewünschten Schnitt im *shv auswählen.
    Beispiel: 3_set-in-I-round-front-r-neck-38.shv
    5
    Über Menü Datei / Umrechnen und Speichern unter... die geöffnete Form in das Format *.shp umrechnen.
    6
    Außenkante des Vorderteils ändern:

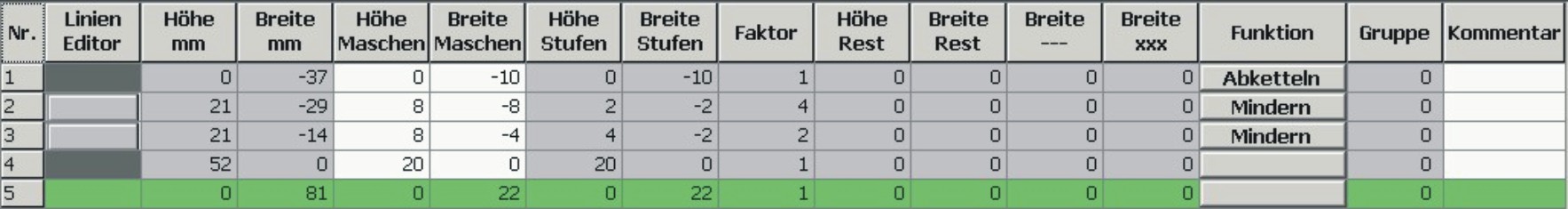

Grundelement Vorderteil:

    7
    In Linie Nr.3 unter Funktion auf Mindern klicken.
  1. Der Dialog mit den Registerkarten wird geöffnet.
    8
    In der Registerkarte Allgemein unter Funktion über die Auswahlliste Abketteln auswählen.
  1. Die Registerkarte Abketteln wird aktiv.
    9
    Registerkarte Abketteln öffnen und in der Auswahlliste die gewünschte Abkettel-Methode auswählen:
    10
    Die Einstellungen mit OK bestätigen.
  1. Der Dialog wird geschlossen.

II. Element Ausschnitt-Hals modifizieren:

    1
    Das Element Ausschnitt-Hals im M1plus Schnitteditor selektieren.
  1. Die Tabelle für Linien links wird angezeigt.
    2
    Element Ausschnitt-Hals modifizieren:

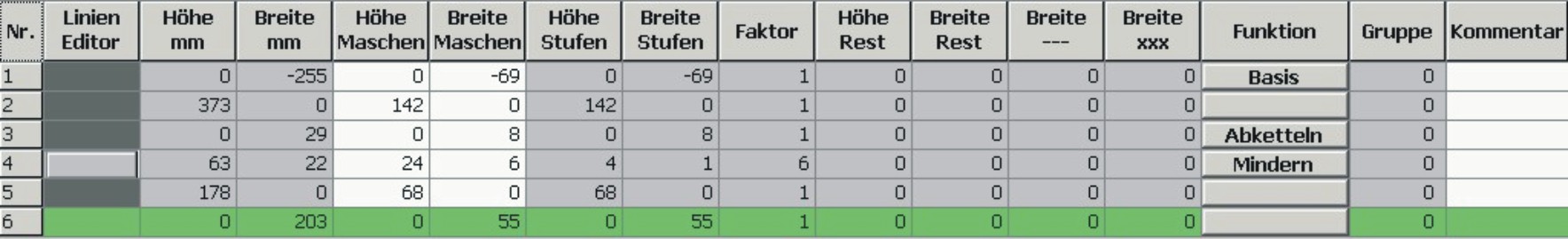

Element Halsausschnitt

    3
    In Linie Nr.1 in der Spalte Funktion auf Abketteln klicken.
  1. Der Dialog mit den Registerkarten wird geöffnet.
    4
    Die Registerkarte Ende öffnen und unter Funktion in der Auswahlliste Ausschn. Hals unten Mitte auswählen.
    5
    Aus der Modul-Explorer Datenbank das Startmodul Struktur einflächig V2 mit Drag & Drop der entsprechenden Strickart zuordnen.
    6
    Startmodul durch Vorgaben unter Offset positionieren.

Zum Positionieren des Startmoduls muss Gespiegelt ausgeschalten sein.

    7
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp-Format gespeichert.

III. Möglichkeiten beim Abketteln:

Das Abketteln ist richtungsabhängig!

Höhe bis Beginn des Halsausschnitts:

Auswirkungen auf die Position des Elements Halsausschnitt haben:

Platzierung des Startmoduls im Element Ausschnitt-Hals:

Abketteln

Schlittenrichtung

Position

Nach links

Rechte Kante:
am Ende der Basislinie mit Abketteln

Nach rechts

Linke Kante:
am Ende der Basislinie mit Abketteln


Symbol Trennung in der Symbolansicht [Basis] mit Form einzeichnen.

Nach links und nach rechts

Linke Kante:
am Start der Basislinie mit Abketteln.
