Form im M1plus Schnitteditor erstellen
I. Form erstellen:
- 1
- Über Menü / den Dialog M1plus-Schnitteditor öffnen.
- Der Dialog wird geöffnet.
- 2
- Einen bestehenden Schnitt über Menü / oder mit
öffnen und ins Format shp umrechnen.
- oder -
im Schnitteditor einen neuen Schnitt im shp Format erstellen über / oder mit Taste
. - 3
- Element für ein Vorderteil erstellen:
- Kontrollkästchen ist aktiviert.
Grundelement Vorderteil:
- 4
- Neues Element mit Taste
erstellen. - 5
- Unter über das Auswahlmenü Ausschnitt Hals auswählen.
- Kontrollkästchen ist aktiviert.
Element Ausschnitt:
- 6
- Neues Element mit Taste erstellen.
- 7
- Unter über das Auswahlmenü Spickel auswählen.
- Kontrollkästchen ist aktiviert.
Element Spickel:
Das Element Spickel wird gespiegelt, d.h. die beiden Spickel haben die gleiche Stufung und Platzierung.
- 8
- Element Spickel mit und positionieren.
|

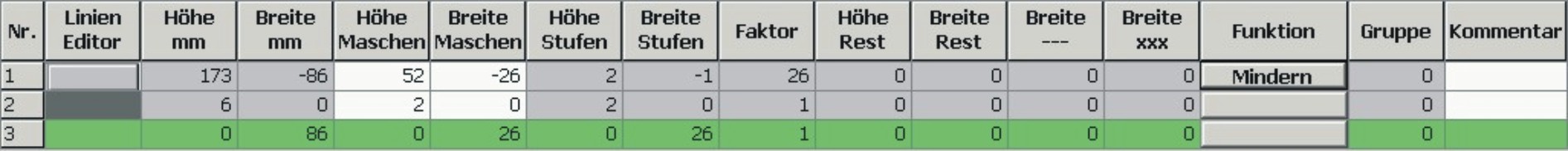

Spickelposition | |
|---|---|
|
Rubrik x-Abstand zur… | |
|
Abstand zur Mittelachse |
Horizontale Position des Spickel festlegen |
|
Rubrik y-Abstand zur… | |
|
Abstand zur Abschlusslinie |
Vertikale Position des Spickel festlegen |
- 9
- Schnitt speichern über Menü / oder .
- Der Schnitt wird im shp Format gespeichert.
- 10
- M1plus Schnitteditor mit
schließen.
II. Element Spickel:
- Element Spickel enthält die Information Nicht Stricken innerhalb Form.
- Spickel können symmetrisch oder asymmetrisch sein:
- Element Spickel gespiegelt:
Zwei Spickel werden in einem Element angezeigt und die Positionierung ist für beide Spickel gleich. - Element Spickel nicht gespiegelt:
Die Spickel werden in verschiedenen Elementen angezeigt und die Positionierung kann unterschiedlich sein.

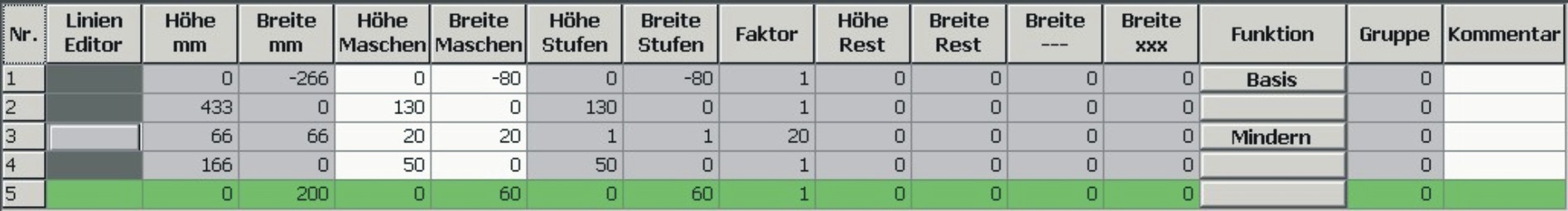

Regel zum Erstellen des Elements Spickel
|
|
|
