Form im M1plus Schnitteditor erstellen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    klicken.
    Beispiel: D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    -  oder  -
    Mit Symbol einen neuen Schnitt erstellen.
    3
    Über Menü Datei / Umrechnen und Speichern unter... die Form *.shv ins Format *.shp umrechnen.
    4
    Grundelement erstellen.

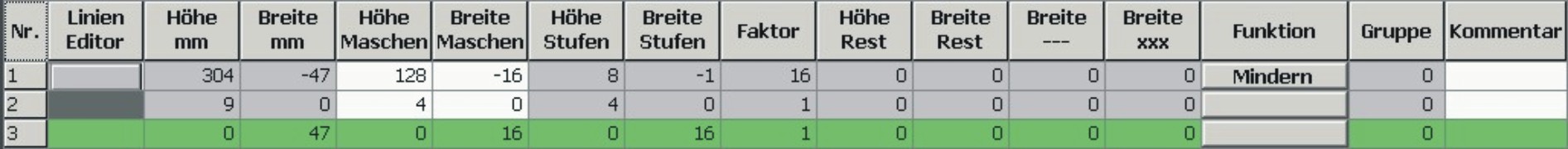

Grundelement Vorderteil:

    5
    Im Grundelement den Abstand der Formhälften auf 1 setzen.
  1. Der V-Ausschnitt wird mit einer Nadel begonnen.
    6
    Element Ausschnitt erstellen.

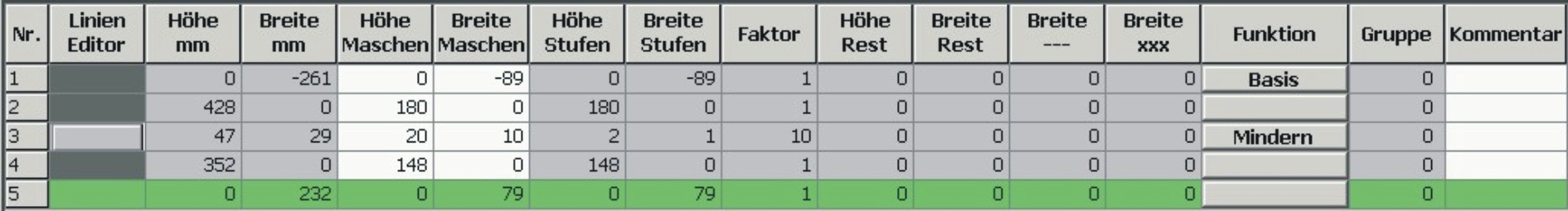

Element Hals:

Nach Erstellen der Elemente Vorderteil und Hals deaktivieren Sie die Option Gespiegelt, um an den Außenkanten des Grundelements sowie am Halsausschnitt links und rechts unterschiedliche Ausblendmodule zuordnen zu können.

    7
    Element Ausschnitt Hals selektieren.
    8
    Die Taste in der Symbolleiste anklicken.
  1. Der Dialog Linien links Nr.: 1 wird geöffnet.
    9
    Unter Modulzuordnung Struktur doppelflächig anklicken und im Auswahlmenü das Modul Struktur doppelflächig V1 für den Start des V-Ausschnitts auswählen.
    10
    Die horizontale- und vertikale Offset Position festlegen.
    11
    Den Kanten des Grundelements und des Elements Ausschnitt Hals Ausblendmodule zuordnen.
  1. Standard-Attribut Masche vorne – Masche hinten wird durch die Zuordnung ausgeblendet.

Ausblendmodule aus dem Modul-Explorer Datenbank verwenden:

    12
    Bei Ausblendbreite den Wert (2) eintragen.
    13
    Den Kanten des Grundelements und des Elements Ausschnitt Hals Mindermodule zuordnen.
    2. 14
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    15
    Schnitt-Editor mit schließen.

Darstellung:

Gestrickdarstellung

Symboldarstellung

II. Doppelflächiges Mindern mit beliebiger Minderbreite:



    1

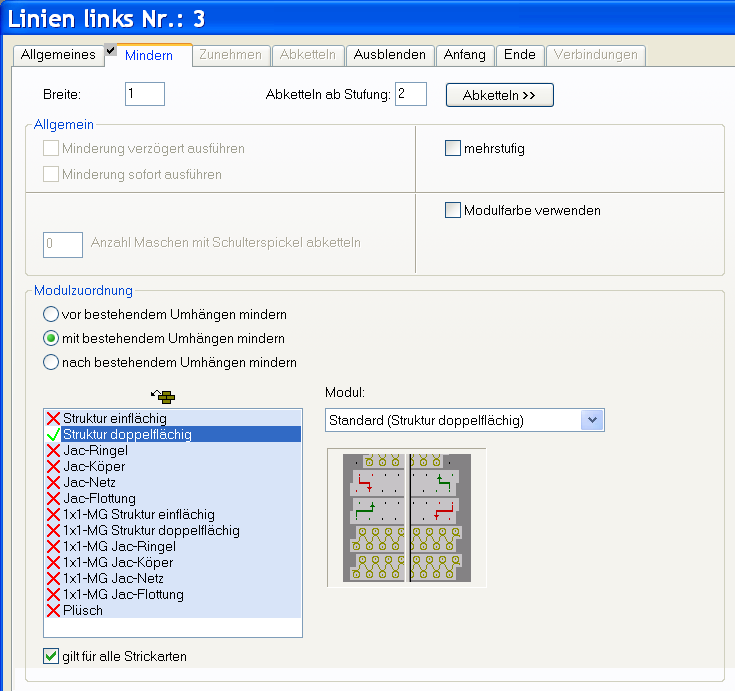

    Den Kanten des Grundelements und des Elements Ausschnitt Hals in der Registerkarte Mindern unter Breite einen Wert größer 1 zuweisen.

Darstellung:

Gestrickdarstellung

Symboldarstellung
