Form im M1plus Schnitteditor erstellen

I. Eigene Form erstellen:

    1
    Menü Form / Schnitteditor (erstellen/bearbeiten)... aufrufen.
  1. Der Schnitt-Editor erscheint.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen und ändern.
    -  oder  -
    Mit einen neuen Schnitt erstellen.

Element Vorderteil:

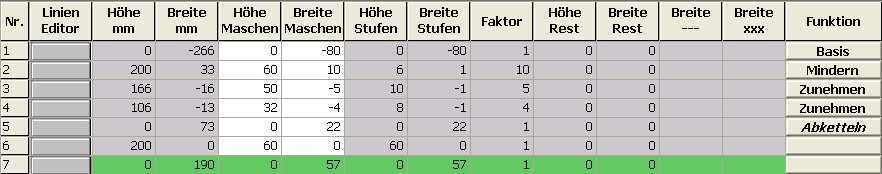

Einstellungen in Tabelle Vorderteil:

Kantenlinie

Registerkarte Allgemeines

Registerkarte Mindern

Registerkarte Zunehmen

Registerkarte Abketteln

Nr. 2

Mindern

L-R getrennt Umhängen





Nr. 3

Zunehmen



Stopfmasche



Nr. 4

Zunehmen



Stopfmasche



Nr. 5

Abketteln





Abk-RL-01

    3
    Formelement V-Ausschnitt gespiegelt erstellen.

Element Halsausschnitt:

    4
    Kontrollkästchen Gespiegelt deaktivieren.
    5
    Mit und die Tabellen der linken und rechten Formhälfte anzeigen.

Der linken Formkante wird das Attribut Knopfschlaufe zugeordnet. An der rechten Kante ist kein Ausblenden erforderlich.

II. Ausblendmodul für Knopfschlaufen erstellen:

    1
    Ausblendmodul für die Schlaufen erstellen.
    2
    Ausblendmodul ausschließlich den Kantenlinien 2, 4, 6, 8, 10 und 12 der linken Kante zuordnen.

Modul für Knopfschlaufe an linker Formkante

    3
    Zur Längenregulierung der Schlaufen in das Modul einen Rapport eintragen.
    -  oder  -
    Rapporte zur Längenregulierung der Schlaufen nach Expandieren in der Technikansicht eintragen.
  1. Den Schlaufen können dadurch unterschiedliche Rapporte zugeordnet werden.

III. Ausblendmodul für Knopfmarkierungen erstellen:

    1
    Für die Knopfmarkierungen an der rechten Kante unter eine Tabelle erstellen.

Markierungen für Knopf an rechter Kante

    2
    Modul für die Knopfmarkierung erstellen.
    3
    Den Kantenlinien in der Tabelle unter Funktion Normal das erstellte Markierungsmodul zuordnen.

Soll das Modul für die Markierungen im Schnitteditor auswählbar sein, so muss es im Modul-Explorer Datenbank unter Stoll / Technik-Formmarkierungen angelegt sein.

    4
    Den Abstand zwischen Ausschnittöffnung und Knopfmarkierung festlegen.
    5
    Im Element Ausschnitt Hals unter x-Abstand zur... Mittelachse den Abstand der Knopfmarkierung zur Kante festlegen.
    6
    Die Form mit den Vorgaben für das Ausblenden und den Markierungen speichern.
