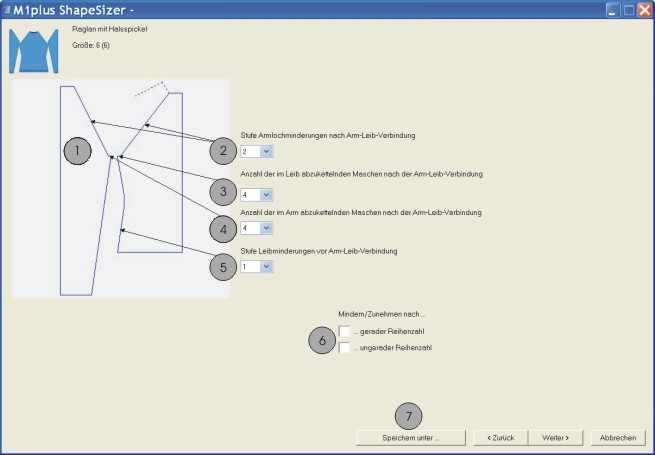

ShapeSizer: Stufungen und Abketteln festlegen

Nr.

Funktion

1

Grafische Darstellung der Formkanten

2

Definition der Stufenbreite der Minderungen in Arm und Leib

3

Anzahl der im Leib abzukettelnden Maschen
Die Anzahl der Maschen wird von der ursprünglichen Anzahl subtrahiert und die Minderungen neu berechnet.

4

Anzahl der im Arm abzukettelnden Maschen

5

Definition der Stufenbreite der Minderungen im Leib

6

Minderung / Zunahme auf gerad- oder ungerader Reihenzahl durchführen

7

Größentabelle als *.shz File speichern

    1
    Mit Weiter> zum nächsten Dialogfenster wechseln.
  1. Der Dialog Speichern unter… wird geöffnet.

Der Dialog wird nur angezeigt, wenn die Daten noch nicht gespeichert wurden.
